La velocità di alimentazione è di 80 m/min.

La velocità di alimentazione è di 80 m/min.

Introduzione al prodotto:

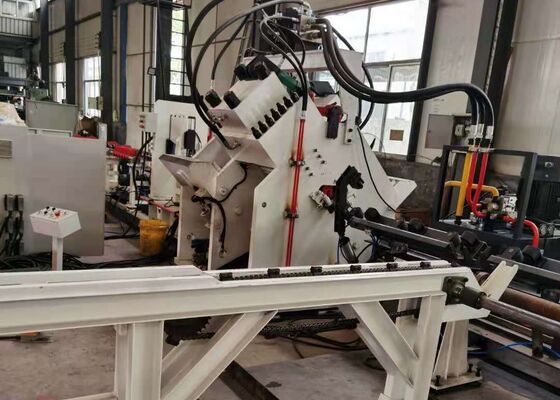

La linea di produzione di perforazione, marcatura e taglio ad angolo CNC ad alta velocità della serie JNC comprende principalmente l'unità di perforazione, l'unità di marcatura, l'unità di taglio, il trasportatore trasversale, il trasportatore rotativo,trasportatore di alimentazione, trasportatore di scarico, carrello di alimentazione CNC, sistema idraulico, sistema elettrico, sistema pneumatico e altri componenti essenziali.Confezionati specificamente per la lavorazione automatizzata di acciaio angolare nella fabbricazione di torri, questa linea di produzione opera con controllo numerico completo, garantendo un funzionamento facile da usare.

Parametri del prodotto:

Caratteristiche del prodotto:

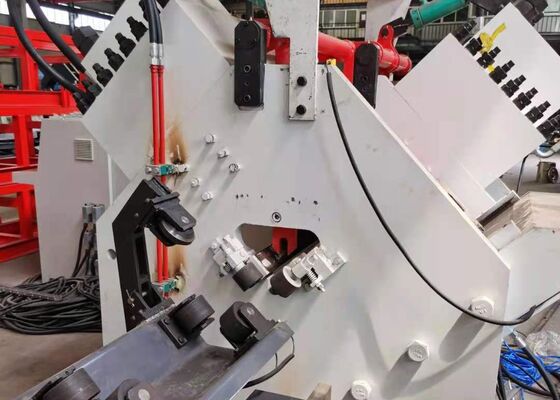

1La macchina per perforare il ferro angolare CNC è dotata di due o tre unità di perforazione, ciascuna in grado di ospitare tre dimensioni di perforazione distinte.Queste unità sono controllate con precisione mediante controllo numerico (NC)La macchina è in grado di produrre fori sia rotondi che ovali.migliora significativamente l'efficienza della produzionePer l'acciaio ad angolo 50×50×4 mm, la macchina raggiunge una produzione di 9-10 tonnellate in un turno di otto ore.

2. L'unità di marcatura della macchina per perforare angolare CNC è collocata in un involucro robusto e resistente.offrendo flessibilità per regolare la posizione di marcaturaInoltre, la macchina utilizza una tecnica di marcatura a disco con 10 righe, selezionando automaticamente i caratteri senza la necessità di inserire manualmente, migliorando così notevolmente l'efficienza della marcatura.

3. La macchina di taglio a barre angolari CNC è dotata di un'unità di taglio a lame singole, rinomata per la sua forza di taglio superiore.con una superficie di taglio pulito e liscioLa cassa della lama è dotata di una progettazione a porta aperta, che facilita la sostituzione rapida e sicura della lama.

4La tabella orizzontale di materiali trasferisce in modo efficiente la barra angolare sul supporto di materiali rotanti, che è alimentato da un motore e da un riduttore.Questo meccanismo garantisce il posizionamento preciso della barra angolare sul trasportatore di alimentazione per ulteriori lavorazioni.

5Il pezzo di lavoro è tenuto e avanzato con sicurezza da un carrello di alimentazione CNC, garantendo un allineamento e un posizionamento accurati.Il carrello di alimentazione è azionato da un servomotore e incorpora il feedback da un codificatore fotoelettrico, operando all'interno di un sistema di controllo a circuito chiuso per una maggiore precisione.

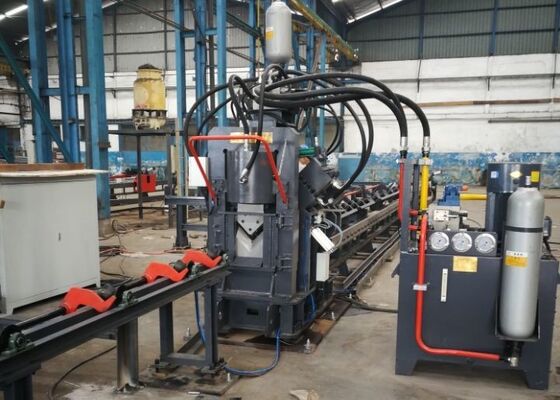

6. La macchina CNC per la punzonatura e la marcatura di acciaio a angolo funziona attraverso un sistema idraulico che alimenta le funzioni di punzonatura, marcatura e taglio.È dotato di una stazione idraulica ad alta velocità che include un accumulatore, e le linee idrauliche sono dotate di collegamenti di tipo ferrule, che garantiscono prestazioni a prova di perdite e semplificano la sostituzione e la manutenzione.I blocchi principali delle valvole idrauliche provengono dal marchio Atos, garantendo un sistema idraulico affidabile e ad alte prestazioni.

7Il sistema di raffreddamento della stazione idraulica offre molteplici opzioni, tra cui raffreddamento ad acqua, raffreddamento ad aria o raffreddamento ad olio.Questa versatilità consente ai clienti di scegliere il metodo di raffreddamento più adatto in base alle loro specifiche esigenze operative.

8Il sistema di controllo è costituito da un computer superiore, PLC, servomotore, interruttori di rilevamento esterni e altri componenti vitali.e il sistema genera automaticamente il programma di elaborazione corrispondente. È pienamente compatibile con formati di file come DXF, NC e altri prodotti da software CAD. L'interfaccia uomo-macchina del computer superiore è altamente intuitiva,con un display facile da usare e un funzionamento semplificatoInclude funzionalità quali la visualizzazione grafica dei pezzi da lavoro, l'ampio archivio dati, il monitoraggio dei dati di posizione e le notifiche di allarme di guasto.

Questi campioni, che rappresentano le specifiche standard e i parametri di lavorazione tipici nell'industria delle torri angolari in acciaio, consentono agli utenti di valutare direttamente la qualità di lavorazione dell'apparecchiatura.precisione, e di lavorazione. Esse servono da punto di riferimento tangibile per valutare le prestazioni dell'apparecchiatura e la sua idoneità a specifiche esigenze di produzione, sostenendo così una produzione informata,processo decisionale basato sui dati per le potenziali applicazioni.

Nella costruzione di linee di trasmissione ad ultraalta tensione (UHV), dove le torri sono esposte a condizioni meteorologiche estreme e a carichi considerevoli,Questa attrezzatura è cruciale per la lavorazione dei componenti in acciaio angolare che costituiscono la struttura strutturale primaria delle torri.- esegue in modo efficiente operazioni di perforazione e stampaggio sull'acciaio angolare utilizzato per i corpi delle torri, i bracci incrociati e altri elementi strutturali chiave,garantire dimensioni accurate e connessioni sicure che mantengano la stabilità generale e l'integrità strutturale delle torri.
