Introduzione al prodotto:

Questa macchina è un dispositivo versatile che combina funzioni di punzonatura, marcatura e taglio per acciaio angolare, acciaio a canalizzazione e piastre.tre operazioni possono essere eseguite su tre diversi tipi di materiali metallici.

Struttura della macchina:

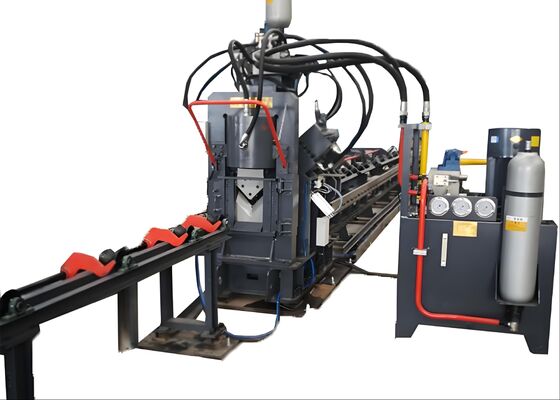

Questa linea di produzione è composta da sei componenti chiave: la sezione di carico del pezzo, la sezione di alimentazione, la macchina principale, la sezione di scarico del pezzo finito, la sezione di controllo elettrico,e unità di alimentazione idraulica.

Parametri del prodotto:

Caratteristiche e componenti:

1Sezione di alimentazione

La sezione di alimentazione è costituita da un canale di alimentazione e da un carrello di alimentazione CNC.

Canali di alimentazione: includono rotelle trasportatrici, supporti, scaffalature, guide lineari di precisione e ruote di posizionamento laterale.

Carrozzina di alimentazione CNC: composta da un servomotore, ingranaggio azionato, cintura di sincronizzazione, telaio del carrello di alimentazione, canna di fissaggio e un artiglio di fissaggio.

Il pezzo di lavoro viene inizialmente inserito manualmente nella pinza e la pinza di alimentazione viene quindi spostata automaticamente dal servomotore alla macchina principale per la foratura e il taglio,seguendo le istruzioni fornite dal computer.

2. Macchina ospitante

Questa sezione è costituita dall'unità di stampa, dall'unità di stampaggio, dall'unità di supporto, dall'unità di foratura laterale e dall'unità di taglio.

Unità di premitura: questa unità è progettata per fissare il pezzo da lavorare, impedendo ogni deviazione e per resistere alle forze generate durante le operazioni di foratura e taglio.

Unità di digitazione: l'unità di digitazione è composta da una base di macchina fissa, da una bombola di olio che muove la base, da una bombola idraulica,un cilindro a quattro posizioni che facilita il riposizionamento delle quattro caselle di caratteri, e un meccanismo di regolazione manuale.

Unità di supporto: durante l'alimentazione del materiale, l'unità di supporto è posizionata più in alto rispetto alle unità di foratura e stampatura per evitare che l'acciaio angolare colpisca la lama inferiore.l'unità di supporto è abbassata al di sotto delle unità di perforazione e di stampaggio per garantire la qualità della stampatura, perforazione e taglio.

Unità di perforazione: questa unità dispone di tre posizioni di perforazione su ciascun lato.Il posizionamento del punzonamento è guidato da un servomotore tramite una vite a sfera e una rotaia quadrata, garantendo un'elevata precisione nel posizionamento.

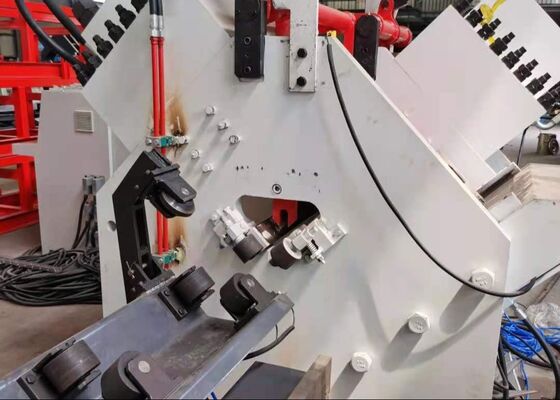

Unità di taglio: Questa unità è composta da un corpo a telaio, cilindro idraulico, scatola superiore del coltello, scatola inferiore del coltello, meccanismi di traslazione, componenti della stampa e parti portanti.La macchina è in grado di tagliare acciaio angolo, acciaio di canalizzazione e piastre sostituendo diverse matrici di taglio.

Il dispositivo di alimentazione è progettato per impedire che l'acciaio angolare entri in contatto con la lama inferiore.

3Unità di scarico del pezzo finito

Questa unità è costituita da un rullo di supporto del pezzo da lavorare e da un albero di supporto.

Premendo il pulsante, il pezzo può essere espulso verso il lato sinistro o destro, secondo le specifiche del cliente.

4Sezione idraulica
Questa macchina è dotata di una stazione idraulica autonoma, che rende la manutenzione più conveniente.Le valvole idrauliche sono integrate con un blocco di valvole, utilizzando simultaneamente le valvole a piastra e le valvole a cartuccia.ridurre al minimo le perdite delle condotte e ottimizzare pienamente l'efficienza del sistema.

5Controllo elettrico
Il sistema di controllo elettrico della macchina è avanzato e ben progettato, offrendo una programmazione del pezzo di lavoro facile da usare e facile da imparare.Il software di controllo monitora continuamente le prestazioni della macchinaIn caso di malfunzionamento, il CRT visualizzerà informazioni dettagliate sulla causa del guasto e sulle azioni correttive raccomandate.

Questi campioni, che rappresentano le specifiche standard e le condizioni di lavorazione tipiche dell'industria delle torri angolari in acciaio, consentono agli utilizzatori di valutare direttamente la qualità, la precisione, la precisione e la qualità delle attrezzature.e lavorazioneEssi forniscono un riferimento concreto per valutare le prestazioni della macchina e la sua conformità alle norme di produzione definite, sostenendo così unaprocesso decisionale basato sui dati per applicazioni future.

Nella costruzione di linee di trasmissione ad ultraalta tensione (UHV), dove le torri devono sopportare condizioni meteorologiche estreme e carichi considerevoli,Questa attrezzatura svolge un ruolo fondamentale nella lavorazione dei componenti in acciaio angolare che formano la struttura centrale della torre.. esegue in modo affidabile operazioni di perforazione e stampaggio sull'acciaio angolare utilizzato per i corpi delle torri, i bracci incrociati e altri elementi strutturali essenziali,garantire dimensioni precise e connessioni sicure che mantengono la stabilità complessiva delle torri.
