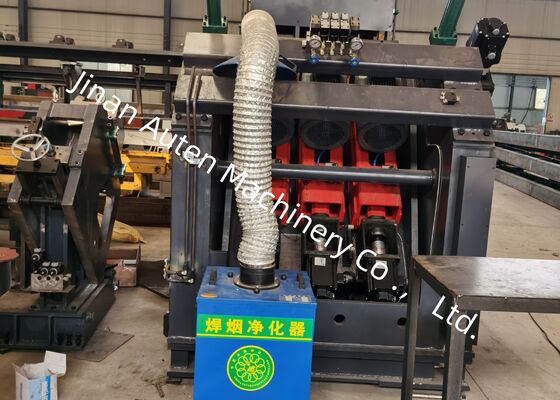

Componenti di torre di ferro fabbricazione angolo acciaio apparecchiature di perforazione CNC modello JNC2532
Uso del prodotto:
La linea di produzione è progettata per la marcatura e la perforazione di componenti utilizzati nelle torri di trasmissione di energia, nelle infrastrutture di telecomunicazione e nelle strutture in acciaio.
Caratteristiche della struttura del prodotto:
La macchina è costituita principalmente da una piattaforma di alimentazione laterale, un meccanismo di alimentazione a ribaltamento, un canale di alimentazione, un sistema di marcatura del carrello CNC, un'unità di stampaggio, un'unità di perforazione, un'unità di pressatura,un trasportatore di materiali finiti, un sistema idraulico, un sistema pneumatico, un sistema di controllo e altri componenti correlati.
Parametri principali:
| Modello |
JNC2532 |
| Dimensione dell'angolo (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
| Lunghezza massima del vuoto (m) |
14 |
| Taper del mandrino di perforazione |
/ |
| Diametro massimo della trivellazione (mm) |
F40 |
| Quota di trivellazione su ciascun lato (pc) |
3 (6 in totale su entrambi i lati) |
| Velocità di rotazione massima del mandrino (r/min) |
Regolazione senza passaggio del trasduttore |
| Velocità di taglio massima della trivella (m/min) |
/ |
| Azzi CNC |
3 |
| Intervallo di segno di retro (mm) |
50-220 (senza passo) |
| Velocità massima di alimentazione angolare (m/min) |
40 |
| Forza di marcatura (kN) |
1000/1200 |
| Qty. del gruppo di caratteri |
4 |
| Quoti di carattere in ciascun gruppo |
18 |
| Dimensione del carattere (mm) |
14 × 10 × 19 |
| Sistema di raffreddamento del trapano |
raffreddamento esterno |
| Modalità di programmazione |
Programmazione di software o di istruzioni per lofting |
| Dimensioni complessive (m) |
32x7x2.5 |
Caratteristiche del prodotto:
1Questa linea di lavorazione è composta da un trasportatore trasversale, da un trasportatore di ribaltamento, da un trasportatore di alimentazione, da un trasportatore di alimentazione CNC, da due unità di perforazione, da un'unità di marcatura, da un trasportatore di scarico automatico, da un trasportatore di carico automatico e da un trasportatore di carico automatico.insieme alla relativa stazione idraulica e al sistema di raffreddamento elettrico. Integra la tecnologia CNC e i servomotori per l'alimentazione dei materiali, garantendo un'efficienza superiore e una precisione costante del pezzo.
2Le unità di perforazione sono dotate di un movimento controllato CNC per la regolazione della profondità.garantendo un posizionamento preciso del foro.
3La velocità di rotazione di tutti i fusi è regolabile continuamente tramite un trasduttore, mentre le velocità di alimentazione sono infinitamente variabili attraverso valvole di controllo della velocità.,L'alimentazione operativa e il ritiro rapido dei fusi è completamente automatizzato.
4La linea di perforazione è dotata di un'unica unità di marcatura, che consente una semplice impostazione predefinita delle posizioni di marcatura.e il processo di alimentazione per la perforazione sono tutti alimentati dal sistema idraulicoI componenti chiave sono acquistati da fornitori internazionali di fama. Un sistema di raffreddamento a ricircolazione è integrato per migliorare la durata dei trapano.
5I processi di marcatura e di perforazione sono completamente automatizzati.ridurre lo sforzo fisico degli operatori e offrire vantaggi significativi rispetto ai produttori concorrenti.
6Il sistema di controllo comprende il computer principale, i servomotori, il PLC, gli interruttori di controllo esterni e altri componenti associati.il programma di elaborazione è generato automaticamenteInoltre, il programma può essere salvato, recuperato, visualizzato e trasmesso in base al numero del pezzo.
7La linea di lavorazione è dotata di un meccanismo di supporto e di pressatura per soddisfare le esigenze di lavorazione di angoli con più gradi di piegatura.
Questi campioni comprendono una vasta gamma di specifiche standard e di disegni di fori per acciaio angolare utilizzato nella costruzione di torri di linee di trasmissione.Consentono ai potenziali utilizzatori o agli ispettori di valutare visivamente le prestazioni operative dell'apparecchiatura, offrendo riferimenti chiari e concreti per determinare se l'apparecchiatura soddisfa le norme di fabbricazione necessarie per la produzione di torri di linea di trasmissione.
Nella costruzione di linee di trasmissione ad ultraalta tensione (UHV), dove le torri di trasmissione devono sopportare condizioni meteorologiche estreme e carichi considerevoli,Questa attrezzatura svolge un ruolo vitale nella lavorazione dei componenti in acciaio angolare che formano le strutture portanti principali delle torri- svolge operazioni di perforazione e stampaggio sull'acciaio angolare utilizzato nei corpi delle torri, nei bracci incrociati e in altri elementi strutturali critici,garantire dimensioni precise e prestazioni di connessione affidabiliQuesto, a sua volta, garantisce la stabilità strutturale a lungo termine delle torri di trasmissione durante tutta la loro vita utile.
