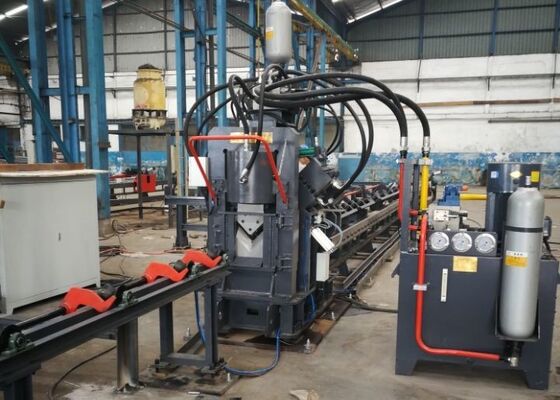

Linea idraulica CNC per la produzione di torri di telecomunicazione per linee di trasmissione di potenza

Torre di Trasmissione di Energia per la Produzione di Torri di Telecomunicazioni con Linea CNC Idraulica

Introduzione al Prodotto:

Questa attrezzatura è un dispositivo multifunzionale che combina capacità di punzonatura, marcatura e taglio per profilati angolari, profilati a U e lamiere. Con una sola macchina, è possibile eseguire tre diverse funzioni su tre tipi di materiali metallici.

Struttura della macchina:

Questa linea di produzione è composta da sei componenti: sezione di carico del pezzo, sistema di alimentazione, macchina principale, sezione di scarico del prodotto finito, sistema di controllo elettrico e unità di potenza idraulica.

Parametri del Prodotto:

Caratteristiche e componenti:

1. Sezione di Alimentazione

La sezione di alimentazione è composta da un canale di alimentazione e un carrello di alimentazione CNC.

Canale di Alimentazione: Include rulli trasportatori, staffe, telai, guide lineari di precisione e ruote di posizionamento laterale.

Carrello di Alimentazione CNC: Il carrello di alimentazione è costituito da un servomotore, ingranaggi di trasmissione, cinghie di sincronizzazione, telaio del carrello, aste di bloccaggio e artigli di bloccaggio.

Il pezzo viene inizialmente posizionato manualmente nel morsetto. Il morsetto di alimentazione viene quindi trasportato automaticamente alla macchina principale per la punzonatura e il taglio, azionato dal servomotore, in conformità con le istruzioni fornite dal computer.

2. Macchina Principale

Questa sezione è composta da un'unità di pressatura, un'unità di marcatura, un'unità di supporto, un'unità di punzonatura laterale e un'unità di taglio.

Unità di Pressatura: Questa unità è progettata per fissare il pezzo e prevenire qualsiasi deviazione, resistendo anche alle forze generate durante la punzonatura e il taglio.

Unità di Marcatura: L'unità di marcatura è costituita dalla base fissa della macchina, un cilindro dell'olio che muove la base, un cilindro della testa di potenza idraulica, un cilindro a quattro posizioni che consente il traslazione di quattro cassette di caratteri e un meccanismo di regolazione manuale.

Unità di Supporto: Durante l'alimentazione del materiale, l'unità di supporto è posizionata più in alto rispetto alle unità di punzonatura e marcatura per evitare che il profilato angolare entri in contatto con la lama inferiore. Durante la punzonatura, l'unità di supporto viene abbassata sotto le unità di punzonatura e marcatura per garantire la qualità delle operazioni di punzonatura, marcatura e taglio.

Unità di Punzonatura: Questa unità presenta tre posizioni di punzonatura su ciascun lato. Queste posizioni possono essere dotate di teste di punzonatura di diverso diametro in base alle specifiche del cliente. Il posizionamento della punzonatura è azionato da un servomotore tramite un sistema a vite a ricircolo di sfere e guide quadre, garantendo un'elevata precisione nel posizionamento.

Unità di Taglio: Questa unità è composta da un corpo telaio, un cilindro di potenza idraulica, una scatola lama superiore, una scatola lama inferiore, un meccanismo di traslazione, componenti di pressatura e un sistema di trasporto. La macchina è in grado di tagliare profilati angolari, profilati a U e lamiere scambiando diverse matrici di taglio.

Il sistema di alimentazione è progettato per evitare che il profilato angolare entri in contatto con la lama inferiore. Diversi profili possono essere tagliati modificando opportunamente gli stampi.

3. Unità di Scarico Pezzo Finito

Questa sezione include un rullo di supporto del pezzo e un albero di supporto.

Premendo il pulsante, il pezzo può essere espulso sul lato sinistro o destro, a seconda delle specifiche del cliente.

4. Sezione di Potenza Idraulica
Questa macchina è dotata di una stazione idraulica autonoma, che facilita la manutenzione dell'attrezzatura. Tutti i giunti delle tubazioni sono collegati utilizzando raccordi a ghiera, prevenendo efficacemente le perdite dai giunti. Le valvole idrauliche sono integrate tramite un blocco valvole, utilizzando contemporaneamente valvole a piastra e valvole a cartuccia. Le connessioni delle tubazioni sono ottimizzate per un sistema idraulico più compatto, riducendo al minimo le perdite di linea e garantendo il pieno utilizzo dell'efficienza del sistema.

5. Controllo Elettrico
Il sistema di controllo elettrico della macchina è sia avanzato che ben strutturato, offrendo una programmazione semplice e un funzionamento intuitivo. Il software di controllo monitora continuamente le prestazioni della macchina e, in caso di malfunzionamento, lo schermo CRT visualizza informazioni dettagliate sul guasto e le azioni correttive suggerite.

Questi campioni, rappresentativi delle specifiche standard e dei parametri di lavorazione tipici dell'industria delle torri in profilato angolare, consentono agli utenti di valutare direttamente la qualità, la precisione e la lavorazione dell'attrezzatura. Fungono da punto di riferimento tangibile per la valutazione delle prestazioni dell'attrezzatura e della conformità agli standard di produzione definiti, supportando così decisioni informate e basate sui dati per l'utilizzo futuro.

Nella costruzione di linee di trasmissione ad altissima tensione (UHV), dove le torri devono resistere a condizioni meteorologiche estreme e a carichi considerevoli, questa attrezzatura svolge un ruolo cruciale nella lavorazione dei componenti in profilato angolare che costituiscono la struttura principale della torre. Esegue in modo affidabile operazioni di foratura e stampaggio sul profilato angolare utilizzato per i corpi delle torri, le traverse e altri elementi strutturali vitali, garantendo dimensioni precise e connessioni sicure che mantengono la stabilità complessiva delle torri.
