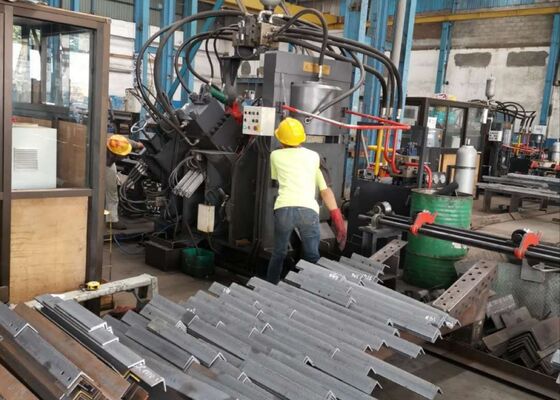

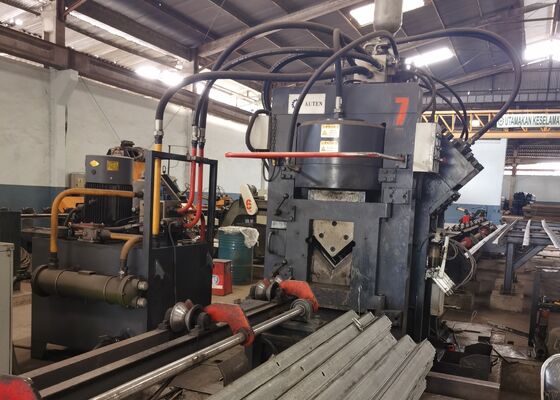

Macchina per punzonatura angolare CNC per la produzione di torri di trasmissione

Fabbricazione di torri di trasmissione Macchine per perforare angoli CNC Fabbricazione di torri di telecomunicazioni

Introduzione al prodotto:

La linea di produzione di perforazione, marcatura e taglio ad angolo CNC ad alta velocità della serie JNC è composta da componenti chiave, tra cui l'unità di perforazione, l'unità di marcatura, l'unità di taglio, il trasportatore trasversale,convogliatore rotante, trasportatore di alimentazione, trasportatore di scarico, carrello di alimentazione CNC, sistema idraulico, sistema elettrico, sistema pneumatico e altri elementi essenziali.Specificamente progettati per l'elaborazione automatizzata di acciaio angolare nella fabbricazione di torri, questa linea di produzione opera interamente attraverso il controllo numerico, garantendo la facilità d'uso.

Parametri del prodotto:

Caratteristiche del prodotto:

1La macchina di perforazione CNC è dotata di due o tre unità di perforazione, ciascuna in grado di gestire tre dimensioni di perforazione diverse.Queste unità di perforazione sono controllate con precisione dal controllo numerico (NC)La macchina è in grado di produrre fori sia rotondi che ovali.migliora significativamente l'efficienza della produzionePer l'acciaio ad angolo 50×50×4 mm, la macchina raggiunge una capacità produttiva di 9-10 tonnellate per turno di otto ore.

2L'unità di marcatura della macchina per perforazione angolare CNC è collocata in un involucro robusto e resistente.offrendo flessibilità nell'adeguamento della posizione di marcaturaInoltre, la macchina utilizza un metodo di marcatura a disco con 10 righe, selezionando automaticamente i caratteri senza inserimento manuale, migliorando notevolmente l'efficienza della marcatura.

3. La macchina di taglio a barre angolari CNC è dotata di un'unità di taglio a lame singole, nota per la sua forza di taglio superiore.superficie di taglio lisciaL'alloggiamento della lama è dotato di una progettazione a porta aperta, che consente di cambiare la lama in modo rapido e sicuro.

4La tabella orizzontale di materiali trasferisce in modo efficiente la barra angolare sul supporto di materiali rotanti, che è alimentato da un motore e da un riduttore.Questo sistema garantisce il posizionamento sicuro della barra angolare sul trasportatore di alimentazione per ulteriore lavorazione.

5Il pezzo di lavoro è tenuto e alimentato con sicurezza da un carrello di alimentazione CNC, che garantisce un allineamento preciso e una precisione di posizionamento.con retroalimentazione della posizione fornita da un codificatore fotoelettrico, operando all'interno di un sistema di controllo a circuito chiuso.

6. La macchina per la punzonatura e la marcatura metallica in acciaio ad angolo CNC è alimentata da un sistema idraulico che guida le operazioni di punzonatura, marcatura e taglio.È dotato di una stazione idraulica ad alta velocità con un accumulatore, e le linee idrauliche utilizzano collegamenti di tipo ferrule per garantire un funzionamento privo di perdite, semplificando al contempo la manutenzione e la sostituzione.I blocchi di valvole idrauliche primari provengono dal rinomato marchio Atos, garantendo un sistema idraulico affidabile e di elevate prestazioni.

7Il sistema di raffreddamento della stazione idraulica offre varie opzioni, tra cui raffreddamento ad acqua, raffreddamento ad aria o raffreddamento ad olio.Questa flessibilità consente ai clienti di scegliere il metodo di raffreddamento più appropriato in base alle loro esigenze operative specifiche.

8Il sistema di controllo comprende un computer superiore, un PLC, un servomotore, interruttori di rilevamento esterni e altri componenti integrati.e il sistema genera automaticamente il programma di elaborazione corrispondente. È pienamente compatibile con formati di file come DXF, NC e altri generati da software CAD.con un display intuitivo e un funzionamento semplificatoOffre funzionalità quali la visualizzazione grafica del pezzo di lavoro, l'ampio archivio dati, il monitoraggio della posizione e le notifiche di allarme di guasto.

Questi campioni, che riflettono le specifiche standard e le condizioni di lavorazione tipiche dell'industria delle torri angolari in acciaio,fornire agli utenti l'opportunità di valutare direttamente la qualità di lavorazione dell'apparecchiaturaEssi servono da riferimento concreto per valutare le prestazioni dell'apparecchiatura e il suo allineamento con le esigenze specifiche di produzione, facilitando in tal modo l'informazione, l'analisi e l'apprendimento dei prodotti.processo decisionale basato sui dati per le potenziali applicazioni.

Nella costruzione di linee di trasmissione ad ultraalta tensione (UHV), dove le torri sono esposte a condizioni meteorologiche estreme e a carichi considerevoli,Questa attrezzatura è essenziale per la lavorazione dei componenti angolari in acciaio che formano il nucleo strutturale delle torri.- esegue efficacemente operazioni di perforazione e stampaggio sull'acciaio angolare utilizzato per i corpi delle torri, i bracci e altri elementi strutturali critici,garantire dimensioni precise e connessioni forti che mantengono la stabilità e l'integrità complessive delle torri.
