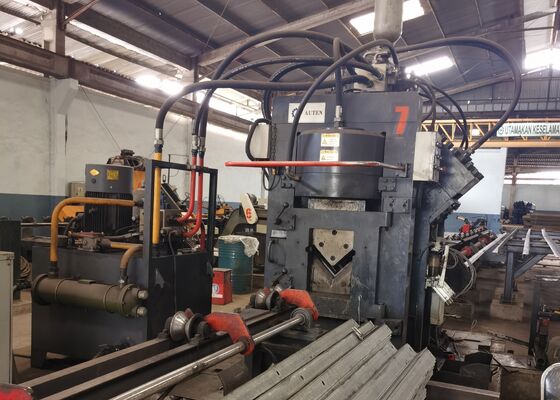

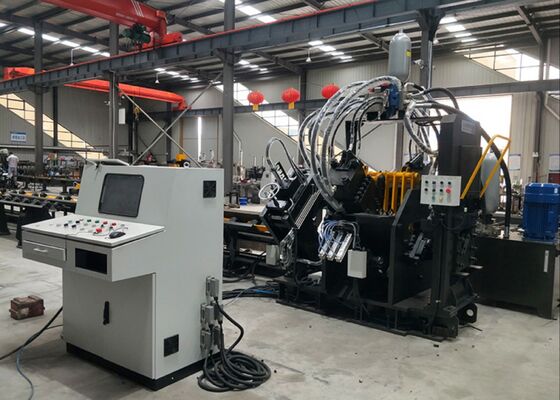

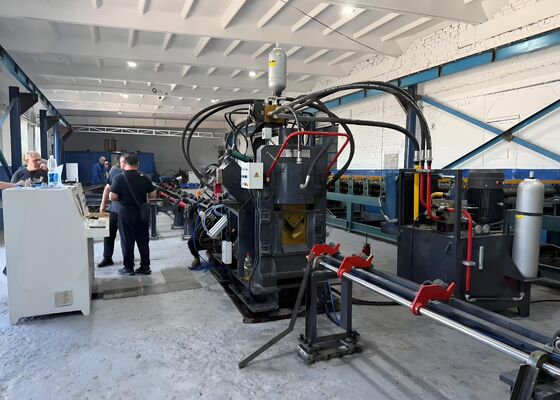

32x7x3m Dimensione complessiva Profil angolare Processing CNC angolare torre di ferro e acciaio linea 3 assi CNC

32x7x3m Dimensione complessiva Profil angolare Processing CNC angolare torre di ferro e acciaio linea 3 assi CNC

Introduzione al prodotto:

La linea di produzione di perforazione, marcatura e taglio ad angolo CNC ad alta velocità della serie JNC comprende principalmente l'unità di perforazione, l'unità di marcatura, l'unità di taglio, il trasportatore trasversale, il trasportatore rotante,trasportatore di alimentazione, trasportatore di scarico, carrello di alimentazione CNC, sistema idraulico, sistema elettrico, sistema pneumatico e altri componenti essenziali.Confezionati specificamente per la lavorazione automatizzata di acciaio angolare nella fabbricazione di torri, questa linea di produzione opera interamente sotto controllo numerico, offrendo un funzionamento facile da usare.

Parametri del prodotto:

Caratteristiche del prodotto:

1La macchina per perforare il ferro angolare CNC è dotata di due o tre unità di perforazione, ciascuna in grado di ospitare tre dimensioni di perforazione distinte.Queste unità di perforazione sono controllate con precisione dal controllo numerico (NC)La macchina è in grado di produrre fori sia rotondi che ovali.aumenta notevolmente l'efficienza della produzionePer l'acciaio ad angolo 50×50×4 mm, la macchina raggiunge una capacità produttiva di 9-10 tonnellate in un turno di otto ore.

2L'unità di marcatura della macchina per perforazione angolare CNC è ospitata in una custodia robusta e resistente.fornire flessibilità nell'adeguamento della posizione di marcaturaInoltre, la macchina utilizza un metodo di marcatura a disco con 10 righe, selezionando automaticamente i caratteri senza la necessità di inserire manualmente, migliorando notevolmente l'efficienza della marcatura.

3. La macchina di taglio a barre angolari CNC è dotata di un'unità di taglio a una lama, rinomata per la sua eccezionale forza di taglio.con una superficie di taglio pulito e liscioLa cassa della lama è dotata di una progettazione a porta aperta, che facilita la sostituzione rapida e sicura della lama.

4La tabella orizzontale dei materiali trasferisce efficacemente la barra angolare sul supporto di materiali rotanti, che è alimentato da un motore e da un riduttore.Questo sistema garantisce il posizionamento sicuro della barra angolare sul trasportatore di alimentazione per ulteriore lavorazione.

5. Il pezzo di lavoro è tenuto e alimentato con sicurezza da un carrello di alimentazione CNC, che garantisce un allineamento preciso e una precisione di posizionamento.con retroalimentazione fornita da un codificatore fotoelettrico, operando all'interno di un sistema di controllo a circuito chiuso.

6. La macchina per la punzonatura e la marcatura metallica in acciaio ad angolo CNC è alimentata da un sistema idraulico che guida le funzioni di punzonatura, marcatura e taglio.È dotato di una stazione idraulica ad alta velocità dotata di un accumulatore, e le linee idrauliche utilizzano collegamenti di tipo ferrule, garantendo prestazioni senza perdite, semplificando al contempo la manutenzione e la sostituzione.I blocchi di valvole idrauliche primarie sono forniti dal marchio Atos, garantendo un sistema idraulico affidabile e ad alte prestazioni.

7Il sistema di raffreddamento della stazione idraulica offre molteplici opzioni, tra cui raffreddamento ad acqua, raffreddamento ad aria o raffreddamento ad olio.Questa versatilità consente ai clienti di scegliere il metodo di raffreddamento più adatto in base alle loro specifiche esigenze operative.

8Il sistema di controllo è costituito da un computer superiore, un PLC, un servomotore, interruttori di rilevamento esterni e altri componenti integrali.e il sistema genera automaticamente il programma di elaborazione corrispondente. È pienamente compatibile con formati di file come DXF, NC e altri creati da software CAD. L'interfaccia uomo-macchina del computer superiore è progettata per la facilità d'uso,offrendo un display intuitivo e un funzionamento semplificatoInclude funzionalità quali la visualizzazione grafica del pezzo di lavoro, l'ampia memorizzazione dei dati, il monitoraggio della posizione e le notifiche di allarme di guasto.

Questi campioni, che rappresentano specifiche standard e condizioni di lavorazione comuni nell'industria delle torri angolari in acciaio, consentono agli utilizzatori di valutare direttamente la qualità di lavorazione dell'apparecchiatura.precisione, e di lavorazione.Serve come riferimento tangibile per valutare le prestazioni dell'apparecchiatura e la sua idoneità alle esigenze specifiche di produzione, sostenendo così unaprocesso decisionale basato sui dati per le potenziali applicazioni.

Nella costruzione di linee di trasmissione ad ultraalta tensione (UHV), dove le torri devono sopportare condizioni meteorologiche estreme e carichi pesanti,Questa attrezzatura svolge un ruolo cruciale nella lavorazione dei componenti in acciaio angolare che costituiscono la struttura strutturale primaria delle torri- esegue in modo efficiente operazioni di perforazione e stampaggio sull'acciaio angolare utilizzato per i corpi delle torri, i bracci incrociati e altri elementi strutturali chiave,garantire dimensioni precise e connessioni robuste che mantengono la stabilità e l'integrità complessive delle torri.
