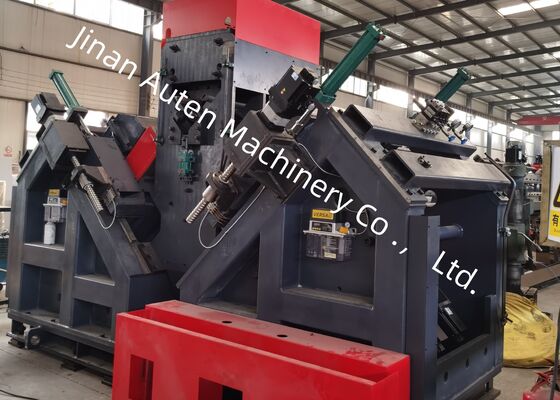

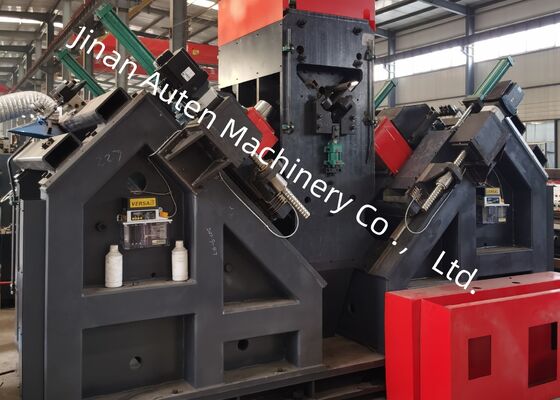

50-330 mm Distanza di ritorno Marchio Cnc angolo macchina di perforazione aria atomizzazione secca raffreddamento interno
Introduzione al prodotto:
La linea di perforazione angolare e di marcatura CNC è stata progettata per la perforazione e la marcatura di acciaio angolare di grande resistenza utilizzato nelle torri delle linee di trasmissione.Questo sistema garantisce la perforazione precisa di tutti i fori nell'acciaio angolareInoltre, migliora l'efficienza della produzione fornendo un elevato livello di automazione.
Parametri principali:
| Modello |
ADM2532 |
| Dimensione dell'angolo (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
| Lunghezza massima del vuoto (m) |
14 |
| Taper del mandrino di perforazione |
BT1 commercio |
| Diametro massimo della trivellazione (mm) |
F40 |
| Quota di trivellazione su ciascun lato (pc) |
3 (6 in totale su entrambi i lati) |
| Velocità di rotazione massima del mandrino (r/min) |
6000 |
| Velocità di taglio massima della trivella (m/min) |
200 |
| Azzi CNC |
9 |
| Intervallo di segno di retro (mm) |
50-220 (senza passo) |
| Velocità massima di alimentazione angolare (m/min) |
40 |
| Forza di marcatura (kN) |
1000/1200 |
| Qty. del gruppo di caratteri |
4 |
| Quoti di carattere in ciascun gruppo |
18 |
| Dimensione del carattere (mm) |
14 × 10 × 19 |
| Sistema di raffreddamento del trapano |
Atomizzazione dell'aria raffreddamento interno a secco |
| Modalità di programmazione |
Programmazione di software o di istruzioni per lofting |
| Dimensioni complessive (m) |
34×8×3 |
Caratteristiche del prodotto:
1La linea di produzione è dotata di un sistema di carico automatico, composto da un canale di alimentazione orizzontale, un portacarico rotante e un sistema di scarico automatico.insieme ad un meccanismo di alimentazione avanzato. Tutte le operazioni di perforazione e stampaggio dell'acciaio sull'acciaio angolare sono integrate in un flusso di lavoro continuo ed efficiente.eliminare la necessità di interventi manuali e ridurre significativamente i requisiti di manodopera per gli operatori.
2Il fusibile di perforazione è dotato di un fusibile di precisione BT40 di Taiwan (con liquido di raffreddamento interno), garantendo un'efficienza e una precisione di perforazione superiori.L'unità di perforazione è dotata di sei teste di perforazione CNC, con tre posizionati su ciascun lato dell'acciaio angolare.Le teste su entrambi i lati sono in grado di perforare simultaneamente fori con diametri identici e a intervalli costanti dalle estremità superiori delle flange angolari in acciaio.
3Il software dispone di un'interfaccia bilingue cinese/inglese, che offre una navigazione intuitiva e una visualizzazione chiara dei disegni del pezzo.
4Il processo di programmazione è semplice ed efficiente; gli utenti devono inserire le dimensioni del pezzo, il diametro del foro, la distanza e la quantità per generare automaticamente il programma.Inoltre,Il sistema è pienamente compatibile con i file NC1 generati dal software TEKLA.
5I componenti idraulici, pneumatici ed elettrici critici sono acquistati da marchi affermati e di alte prestazioni per garantire un'eccellente affidabilità e una durata di vita prolungata.
6Il sistema è dotato di una funzione di autodiagnosi integrata, che consente un'efficace identificazione e risoluzione dei problemi.
7L'unità di taglio è offerta come miglioramento opzionale, con un meccanismo di taglio a doppia lama progettato per ottimizzare le prestazioni.
Questi esemplari esemplificano una varietà di specifiche standard e configurazioni di fori di acciaio angolare tipicamente utilizzato nella costruzione di torri di linee di trasmissione.Esse servono da riferimento visivo per i potenziali utilizzatori o ispettori per valutare le prestazioni operative dell'apparecchiatura., offrendo parametri di riferimento chiari e misurabili per determinare se l'apparecchiatura è conforme alle norme di fabbricazione richieste per la produzione di torri di linea di trasmissione.
Nella costruzione di linee di trasmissione ad ultraalta tensione (UHV), dove le torri di trasmissione sopportano condizioni meteorologiche estreme e carichi considerevoli,Questa attrezzatura svolge un ruolo cruciale nella lavorazione dei componenti in acciaio angolare che formano le strutture portanti del nucleo delle torri. esegue efficacemente operazioni di perforazione e stampaggio sull'acciaio angolare utilizzato nei corpi delle torri, nei bracci incrociati e in altri elementi strutturali essenziali,garantire una precisione dimensionale precisa e prestazioni di connessione affidabiliDi conseguenza, contribuisce in modo significativo all'integrità strutturale e alla stabilità a lungo termine delle torri di trasmissione durante tutta la loro vita utile.
