2200/4300KN Forza di taglio CNC angolo di foratura taglio torre di produzione di acciaio 18 lettere per gruppo

2200/4300KN Forza di taglio CNC angolo di foratura taglio torre di produzione di acciaio 18 lettere per gruppo

Introduzione al prodotto:

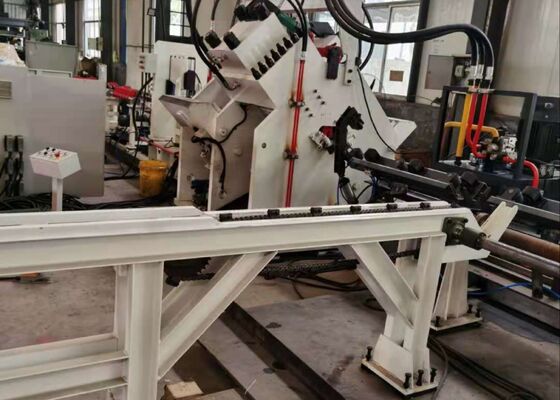

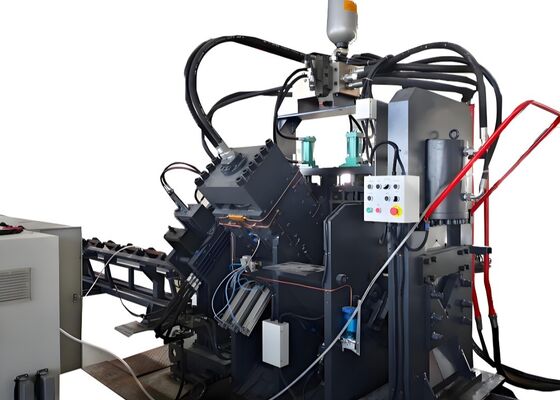

La linea di produzione di perforazione, marcatura e taglio per angolo CNC ad alta velocità della serie JNC è costituita principalmente da unità di perforazione, unità di marcatura, unità di taglio, trasportatore trasversale, trasportatore rotante,trasportatore di alimentazione, trasportatore di scarico, carrello di alimentazione CNC, sistema idraulico, sistema elettrico, sistema pneumatico e altri componenti critici.Concepiti specificamente per la lavorazione automatizzata di acciaio angolare nel settore della produzione di torri, questa linea di produzione opera sotto pieno controllo numerico, garantendo la facilità d'uso.

Parametri del prodotto:

Caratteristiche del prodotto:

1La macchina per perforare il ferro angolare CNC è dotata di due o tre unità di perforazione, ciascuna in grado di ospitare tre diverse dimensioni di foratura.Queste unità di perforazione sono controllate con precisione dal controllo numerico (NC)La macchina è in grado di produrre fori sia rotondi che ovali, con capacità di alimentazione e perforazione ad alta velocità, migliora notevolmente l'efficienza della produzione.per acciaio ad angolo di 50 × 50 × 4 mm, la macchina raggiunge una capacità produttiva di 9-10 tonnellate durante un turno di otto ore.

2L'unità di marcatura della macchina per perforazione angolare CNC è collocata in un involucro robusto e resistente.offrendo flessibilità nell'adeguamento della posizione di marcaturaInoltre, la macchina utilizza un metodo di marcatura a dischi con 10 righe, selezionando automaticamente i caratteri senza la necessità di inserire manualmente, migliorando così significativamente l'efficienza della marcatura.

3. La macchina di taglio a barre angolari CNC è dotata di un'unità di taglio a lame singole, nota per la sua eccezionale forza di taglio.fornire una superficie di taglio pulita e lisciaL'alloggiamento della lama è progettato con una struttura a porta aperta, che consente la sostituzione rapida e sicura della lama.

4La tabella orizzontale di materiali trasferisce in modo efficiente la barra angolare sul supporto di materiali rotanti, che è azionato da un motore e da un riduttore.Questo sistema garantisce il posizionamento sicuro della barra angolare sul trasportatore di alimentazione per la successiva lavorazione.

5Il pezzo di lavoro è tenuto e alimentato con sicurezza da un carrello di alimentazione CNC, che garantisce un allineamento preciso e una precisione di posizionamento.con retroalimentazione da un codificatore fotoelettrico, operando all'interno di un sistema di controllo a circuito chiuso.

6. La macchina CNC per perforare e segnare metallo in acciaio ad angolo opera attraverso un sistema idraulico che guida le funzioni di perforare, segnare e tagliare.È dotato di una stazione idraulica ad alta velocità con un accumulatore, e le linee idrauliche utilizzano collegamenti di tipo ferrule, garantendo un funzionamento a prova di perdite e semplificando la sostituzione e la manutenzione.I principali blocchi di valvole idrauliche sono provenienti dal rinomato marchio Atos, garantendo un sistema idraulico affidabile e di elevate prestazioni.

7Il sistema di raffreddamento della stazione idraulica offre varie opzioni, tra cui raffreddamento ad acqua, raffreddamento ad aria o raffreddamento ad olio.Questa flessibilità consente ai clienti di scegliere il metodo di raffreddamento più appropriato in base alle loro esigenze operative specifiche.

8Il sistema di controllo comprende un computer superiore, un PLC, un servomotore, interruttori di rilevamento esterni e altri componenti essenziali.e il sistema genera automaticamente il programma di elaborazione corrispondente. È anche compatibile con formati di file come DXF, NC e altri generati da software CAD. L'interfaccia uomo-macchina del computer superiore è altamente intuitiva,offrendo un display facile da usare e un funzionamento semplificatoSupporta funzionalità come la visualizzazione grafica del pezzo di lavoro, l'ampia memorizzazione dei dati, il monitoraggio dei dati di posizione e le notifiche di allarme di guasto.

Questi campioni, che riflettono le specifiche standard e le condizioni di lavorazione tipiche dell'industria delle torri angolari in acciaio, consentono agli utilizzatori di valutare direttamente la qualità di lavorazione dell'apparecchiatura.accuratezza, e artigianalità. Forniscono un punto di riferimento tangibile per valutare le prestazioni dell'apparecchiatura e la sua idoneità alle esigenze specifiche di produzione, facilitando cosìprocesso decisionale basato sui dati per le potenziali applicazioni.

Nella costruzione di linee di trasmissione ad ultraalta tensione (UHV), dove le torri sono esposte a condizioni meteorologiche estreme e a carichi significativi,Questa attrezzatura è essenziale per la lavorazione dei componenti in acciaio angolare che formano la struttura strutturale primaria delle torri- esegue efficacemente operazioni di perforazione e stampaggio sull'acciaio angolare utilizzato per i corpi delle torri, i bracci e altri elementi strutturali critici,garantire dimensioni precise e connessioni sicure che mantengano la stabilità e l'integrità complessive delle torri.
