100×100×10~250×250×32mm Angolo Dimensione CNC Acciaio Tavola di trivellazione Marcatura macchina 40mm Max di trivellazione

100×100×10~250×250×32mm Angolo Dimensione CNC Acciaio Tavola di trivellazione Marcatura macchina 40mm Max di trivellazione

Introduzione al prodotto:

La linea di perforazione angolare e di marcatura della macchina CNC è stata progettata meticolosamente per la perforazione e la marcatura di acciaio angolare grande e ad alta resistenza utilizzato nelle torri delle linee di trasmissione.Questo sistema garantisce la perforazione precisa di tutti i fori nell'acciaio angolareInoltre, aumenta l'efficienza della produzione offrendo un elevato grado di automazione.

Parametri principali:

Caratteristiche del prodotto:

1La linea di produzione è dotata di un sistema di carico automatico, con un canale di alimentazione orizzontale, un portacarico rotante e un sistema di scarico automatico insieme a un meccanismo di alimentazione.Tutte le operazioni di perforazione e di stampaggio dell'acciaio sull'acciaio angolare sono integrate in modo continuo in un processo diL'intero processo è completamente automatizzato, eliminando la necessità di interventi manuali e riducendo sostanzialmente le richieste di manodopera degli operatori.

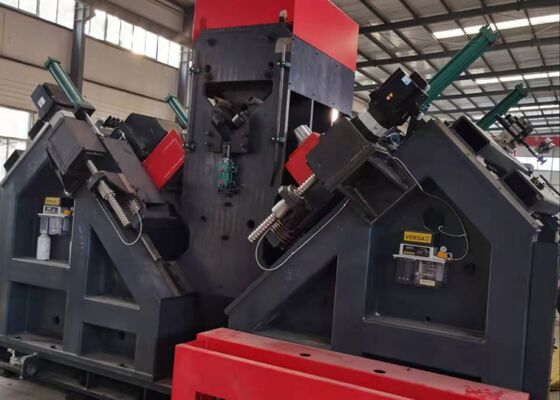

2Il mandrino di perforazione è dotato di un mandrino di precisione BT40 di Taiwan (con liquido di raffreddamento interno), che garantisce un'eccezionale efficienza e precisione di perforazione.L'unità di perforazione è dotata di sei teste di perforazione CNC, tre posizionati su ciascun lato dell'acciaio angolare.Le teste su entrambi i lati sono in grado di perforare simultaneamente fori con diametri identici e a intervalli costanti dalle estremità superiori delle ali angolari in acciaio.

3Il software è dotato di un'interfaccia bilingue cinese/inglese, che fornisce una navigazione facile da usare e una presentazione chiara dei disegni del pezzo da lavorare.

4. Il processo di programmazione è intuitivo ed efficiente; gli utenti devono solo inserire le dimensioni del pezzo, il diametro del foro, la distanza e la quantità per generare il programma.Il software di lofting CAD/CAM può essere utilizzato per la conversione di file senza soluzione di continuitàIl sistema è pienamente compatibile con i file NC1 generati dal software TEKLA.

5I principali componenti idraulici, pneumatici ed elettrici sono provenienti da marchi rinomati e ad alte prestazioni per garantire un'eccezionale affidabilità e una durata di vita prolungata.

6Il sistema è dotato di una funzione di autodiagnosi integrata, che facilita l'efficiente rilevazione dei guasti e la risoluzione dei problemi.

7L'unità di taglio è disponibile come aggiornamento opzionale, con un meccanismo di taglio a doppia lama per ottimizzare le prestazioni.

Questi esemplari rappresentano una gamma di specifiche standard e configurazioni di fori di acciaio angolare comunemente utilizzati nella costruzione di torri di linee di trasmissione.Esse servono da riferimento visivo per i potenziali utilizzatori o ispettori per valutare le prestazioni operative dell'apparecchiatura, fornendo parametri di riferimento chiari e misurabili per valutare se l'apparecchiatura soddisfa le norme di fabbricazione necessarie per la produzione di torri di linea di trasmissione.

Nella costruzione di linee di trasmissione ad ultraalta tensione (UHV), dove le torri di trasmissione sono esposte a condizioni meteorologiche estreme e a carichi considerevoli,Questa apparecchiatura svolge un ruolo essenziale nella lavorazione dei componenti in acciaio angolare che costituiscono le strutture portanti di base delle torri.. esegue in modo efficiente operazioni di perforazione e stampaggio sull'acciaio angolare utilizzato nei corpi delle torri, nei bracci incrociati e in altri elementi strutturali critici,garantire una precisione dimensionale precisa e prestazioni di connessione affidabiliDi conseguenza, esso contribuisce in modo significativo all'integrità strutturale e alla stabilità a lungo termine delle torri di trasmissione durante l'intera durata di servizio.
