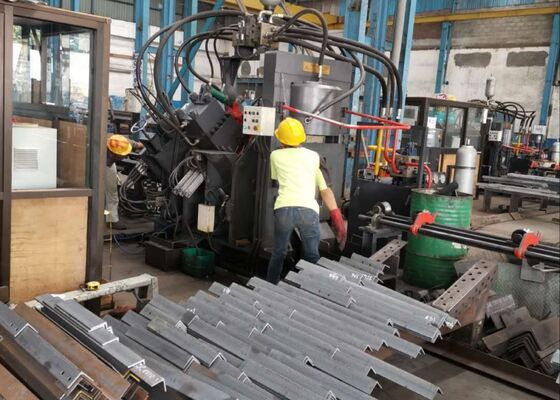

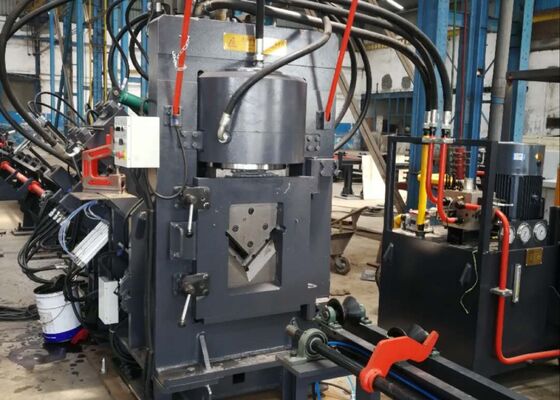

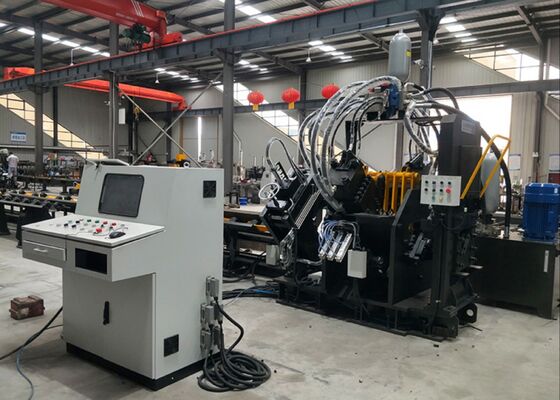

Macchina per perforare l'alimentazione automatica CNC macchina di lavorazione della barra angolare per torre di trasmissione di potenza

Macchina per perforare l'alimentazione automatica CNC macchina di lavorazione della barra angolare per torre di trasmissione di potenza

Introduzione al prodotto:

La linea di produzione di perforazione, marcatura e taglio ad angolo CNC ad alta velocità della serie JNC è composta principalmente da unità di perforazione, unità di marcatura, unità di taglio, trasportatore trasversale, trasportatore rotante,trasportatore di alimentazione, trasportatore di scarico, carrello di alimentazione CNC, sistema idraulico, sistema elettrico, sistema pneumatico e altri componenti essenziali.Questa linea di produzione è specificamente progettata per la lavorazione automatizzata di acciaio angolare nell'industria manifatturiera delle torriL'intera operazione è controllata numericamente, facilitando un'operazione user-friendly.

Parametri del prodotto:

Caratteristiche del prodotto:

1La macchina per la perforazione in ferro angolare CNC è dotata di due o tre unità di perforazione, ciascuna progettata per gestire tre dimensioni di perforazione diverse.Queste unità di perforazione sono controllate con precisione tramite controllo numerico (NC)La macchina è in grado di produrre fori sia rotondi che ovali.Le sue capacità di alimentazione e punzione ad alta velocità migliorano significativamente l'efficienza della produzionePer l'acciaio ad angolo 50×50×4 mm, la macchina raggiunge una capacità di 9-10 tonnellate durante un turno di otto ore.

2. L'unità di marcatura della macchina CNC per perforazione angolare è collocata in una custodia robusta e rigida.che consente una regolazione flessibile della posizione di marcaturaInoltre, la macchina incorpora un metodo di marcatura a disco con 10 righe, selezionando automaticamente i caratteri senza richiedere l'inserimento manuale, migliorando in tal modo significativamente l'efficienza della marcatura.

3. La macchina di taglio a barre angolari CNC è dotata di un'unità di taglio a lame singole, rinomata per la sua forza di taglio superiore.e la superficie di taglio risultante sia pulita che lisciaLa cassa della lama è progettata con una struttura a porta aperta, che facilita la sostituzione rapida e sicura della lama.

4La tabella orizzontale di materiali trasporta efficacemente la barra angolare al supporto di materiale rotante, alimentato da un motore e da un riduttore.Questo meccanismo assicura che la barra angolare sia posizionata saldamente sul trasportatore di alimentazione per ulteriori lavorazioni.

5Il pezzo di lavoro è tenuto saldamente e alimentato da un carrello di alimentazione CNC, che garantisce un allineamento preciso e una precisione di posizionamento.con retroalimentazione da un codificatore fotoelettrico, operando all'interno di un sistema di controllo a circuito chiuso.

6. La macchina CNC per la punzonatura e la marcatura di acciaio a angolo funziona tramite un sistema idraulico che guida le funzioni di punzonatura, marcatura e taglio.È dotato di una stazione idraulica ad alta velocità con un accumulatore, e le linee idrauliche utilizzano collegamenti di tipo ferrule, garantendo prestazioni a prova di perdite e facilitando la facile sostituzione e manutenzione.I principali blocchi di valvole idrauliche sono forniti dal noto marchio Atos, garantendo un sistema idraulico affidabile e ad alte prestazioni.

7Il sistema di raffreddamento della stazione idraulica offre una serie di opzioni, tra cui raffreddamento ad acqua, raffreddamento ad aria o raffreddamento ad olio.Questa versatilità consente ai clienti di scegliere il metodo di raffreddamento più adatto in base alle loro specifiche esigenze operative.

8Il sistema di controllo è costituito da un computer superiore, PLC, servomotore, interruttori di rilevamento esterni e altri componenti critici.e il sistema genera automaticamente il programma di elaborazione corrispondente. È anche in grado di leggere formati di file come DXF, NC e altri prodotti da software CAD.con un display intuitivo e un facile utilizzoSupporta funzioni come la visualizzazione grafica del pezzo di lavoro, l'ampio archivio dati, il monitoraggio dei dati di posizione e le notifiche di allarme di guasto.

Questi campioni, che rappresentano specifiche standard e condizioni di lavorazione tipiche nell'industria delle torri angolari in acciaio, consentono agli utilizzatori di valutare direttamente la qualità di lavorazione delle attrezzature,precisioneEssi servono da riferimento concreto per valutare le prestazioni dell'apparecchiatura e la sua idoneità a particolari esigenze di produzione, sostenendo così una produzione informata,processo decisionale basato sui dati per le potenziali applicazioni.

Nella costruzione di linee di trasmissione ad ultraalta tensione (UHV), dove le torri sono esposte a condizioni meteorologiche estreme e a carichi considerevoli,Questa attrezzatura svolge un ruolo vitale nella lavorazione dei componenti in acciaio angolare che costituiscono la struttura primaria delle torri. esegue in modo efficiente operazioni di perforazione e stampaggio sull'acciaio angolare utilizzato per i corpi delle torri, i bracci incrociati e altri elementi strutturali essenziali,garantire dimensioni accurate e connessioni affidabili che preservino la stabilità e l'integrità complessive delle torri.
