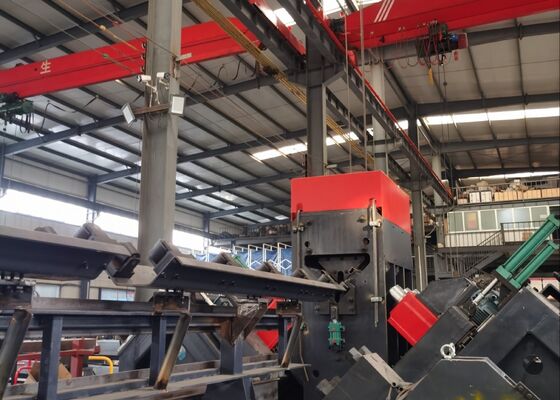

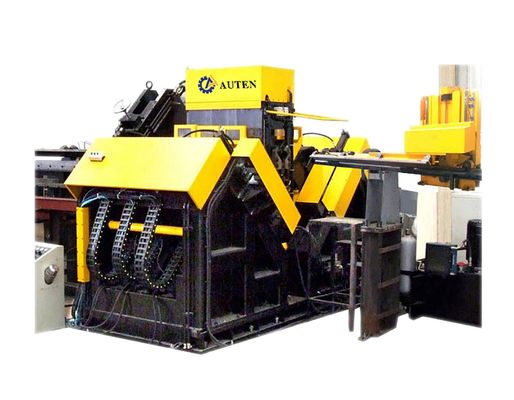

ADM2532 Modello CNC angolo di acciaio Tavola di trivellazione Marcatore macchina PLC Motore 40mm Max di trivellazione
Introduzione al prodotto:
La linea di perforazione angolare e di marcatura CNC è stata progettata per la perforazione e la stampatura di acciaio angolare di grande resistenza utilizzato nelle torri delle linee di trasmissione.Questo sistema garantisce la perforazione precisa di tutti i fori nell'acciaio angolareInoltre, migliora l'efficienza della produzione e fornisce un elevato livello di automazione.
Parametri principali:
| Modello |
JNC2532 |
ADM2532 |
ADM3635 |
| Dimensione dell'angolo (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
100×100×10~360×360×35 |
| Lunghezza massima del vuoto (m) |
14 |
| Taper del mandrino di perforazione |
/ |
BT1 commercio |
| Diametro massimo della trivellazione (mm) |
F40 |
| Quota di trivellazione su ciascun lato (pc) |
3 (6 in totale su entrambi i lati) |
| Velocità di rotazione massima del mandrino (r/min) |
120-560, regolazione senza passaggio del trasduttore |
6000 |
| Velocità di taglio massima della trivella (m/min) |
/ |
200 |
| Azzi CNC |
3 |
9 |
| Intervallo di segno di retro (mm) |
50-220 (senza passo) |
50-330 (senza passo) |
| Velocità massima di alimentazione angolare (m/min) |
40 |
| Forza di marcatura (kN) |
1000/1200 |
| Qty. del gruppo di caratteri |
4 |
| Quoti di carattere in ciascun gruppo |
18 |
| Lato del carattere (mm) |
14 × 10 × 19 |
| Sistema di raffreddamento del trapano |
raffreddamento esterno |
Atomizzazione dell'aria raffreddamento interno a secco
|
| Modalità di programmazione |
Programmazione di software o di istruzioni per lofting |
| Dimensioni complessive (m) |
32x7x2.5 |
34×8×3 |
34×8,9×3 |
Caratteristiche del prodotto:
1La linea di produzione è dotata di un sistema di caricamento automatico che comprende un canale di alimentazione orizzontale, un portacarico rotante, un sistema di caricamento automatico, un sistema di caricamento automatico, un sistema di caricamento automatico, un sistema di caricamento automatico, un sistema di caricamento automatico e un sistema di caricamento automatico.un sistema di scarico automatico e un meccanismo di alimentazione. Tutte le operazioni di perforazione e stampaggio dell'acciaio sull'acciaio angolare sono integrate in un processo continuo ed efficiente.eliminare la necessità di un intervento manuale e ridurre significativamente il fabbisogno di manodopera dell'operatore.

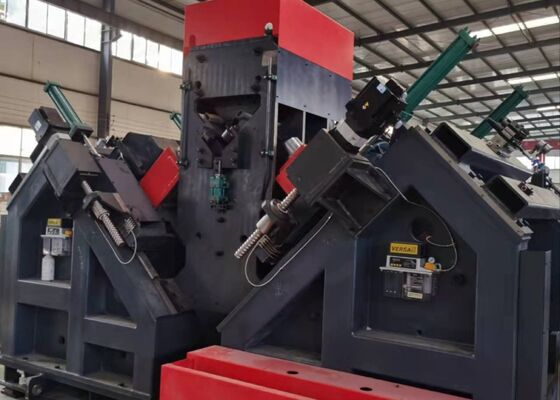

2Il fusibile di perforazione è dotato di un fusibile di precisione BT40 di Taiwan (con liquido di raffreddamento interno), garantendo un'efficienza e una precisione di perforazione superiori.L'unità di perforazione è dotata di sei teste di perforazione CNC, tre posizionati su ciascun lato dell'acciaio angolare.Le teste su entrambi i lati sono in grado di perforare simultaneamente fori di identico diametro e a intervalli costanti dalle estremità superiori delle ali angolari in acciaio.
3Il software dispone di un'interfaccia bilingue cinese/inglese, che garantisce la facilità d'uso e una chiara visualizzazione dei disegni del pezzo.
4Il processo di programmazione è semplice ed efficiente; gli utenti devono semplicemente inserire le dimensioni del pezzo, il diametro del foro, la distanza e la quantità per generare il programma.Il software di lofting CAD/CAM può essere utilizzato per la conversione diretta di fileIl sistema è pienamente compatibile con i file NC1 prodotti dal software TEKLA.
5I componenti idraulici, pneumatici ed elettrici critici sono provenienti da marchi consolidati e ad alte prestazioni per garantire affidabilità e durata prolungata.
6Il sistema è dotato di una funzione di autodiagnosi integrata, che consente un'efficiente rilevazione dei guasti e la risoluzione dei problemi.
7L'unità di taglio è offerta come opzionale e utilizza un meccanismo di taglio a doppia lama per migliorare le prestazioni.
Questi esemplari comprendono una varietà di specifiche standard e configurazioni di fori di acciaio angolare tipicamente impiegato nella costruzione di torri di linee di trasmissione.Forniscono ai potenziali utenti o ispettori un riferimento visivo per valutare le prestazioni operative dell'apparecchiatura, offrendo parametri di riferimento chiari e misurabili per determinare se l'apparecchiatura soddisfa le norme di fabbricazione pratiche richieste per la produzione di torri di linea di trasmissione.
Nella costruzione di linee di trasmissione ad ultraalta tensione (UHV), dove le torri di trasmissione sopportano condizioni meteorologiche estreme e carichi pesanti,Questa attrezzatura svolge un ruolo fondamentale nella lavorazione dei componenti in acciaio angolare che formano le strutture portanti del nucleo delle torri. esegue in modo efficiente operazioni di perforazione e stampaggio sull'acciaio angolare utilizzato nei corpi delle torri, dei bracci incrociati e di altri elementi strutturali essenziali,garantire una precisione dimensionale precisa e prestazioni di connessione affidabiliDi conseguenza, contribuisce in modo significativo all'integrità strutturale e alla stabilità a lungo termine delle torri di trasmissione durante tutta la loro vita utile.
