Linea di punzonatura e taglio CNC modello JNC2020 per profilati angolari, forza di punzonatura 1000/1200KN

Modello JNC2020 CNC Punch Cutting Machine Line For Angle Steel 1000/1200KN Forza di punzione

Introduzione al prodotto:

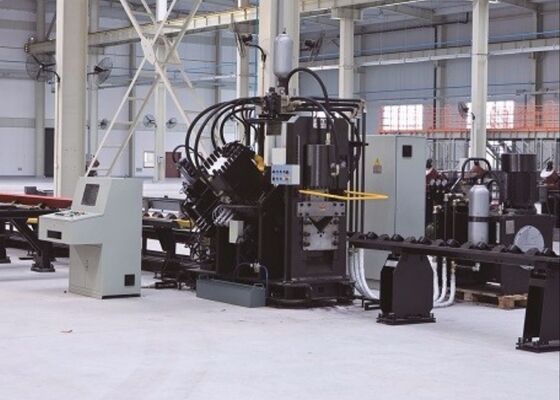

JLa linea di produzione di perforazione, marcatura e taglio ad angolo CNC ad alta velocità NC è composta principalmente da unità di perforazione, unità di marcatura, unità di taglio, trasportatore trasversale, trasportatore rotante, trasportatore di alimentazione,trasportatore di scaricoQuesta linea di produzione è utilizzata principalmente per la lavorazione automatica di acciaio angolare nell'industria delle torri.Il processo di lavorazione è numericamente controllato e l'operazione è molto convenientePuò realizzare la produzione automatica, ad alta precisione, multi-varietà e di massa.

Parametri del prodotto:

Caratteristiche del prodotto:

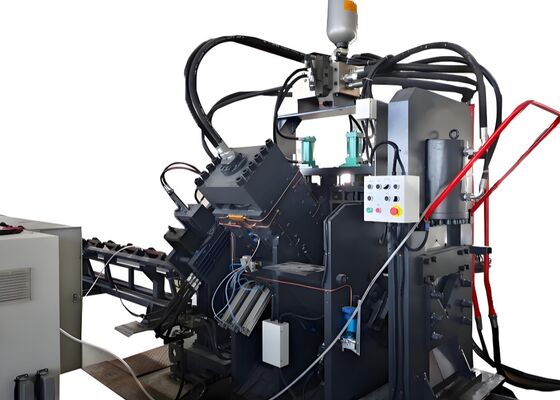

1La macchina per perforare il ferro angolare CNC è dotata di due o tre unità di perforazione, ciascuna in grado di ospitare tre diverse dimensioni di foratura.Queste unità di perforazione sono controllate con precisione da un controllo numerico (NC) per regolare le posizioni di perforazione. La macchina è in grado di perforare sia fori rotondi che ovali. Le sue operazioni di alimentazione e perforazione ad alta velocità migliorano significativamente l'efficienza di produzione.la capacità di produzione è di 9-10 tonnellate in un turno di otto ore.

2. L'unità di marcatura della macchina per perforazione angolare CNC è dotata di un involucro robusto e rigido.e la posizione di digitazione può essere regolata liberamenteInoltre, è disponibile un metodo di marcatura del disco, composto da 10 righe, che seleziona automaticamente i caratteri senza intervento manuale, aumentando notevolmente l'efficienza della marcatura.

3. La macchina di taglio a barre angolari CNC è dotata di un'unità di taglio a lame singole, rinomata per la sua elevata forza di taglio.e la superficie di taglio risultante è pulita e lisciaLa cassa della lama è dotata di un design a porta aperta, che facilita la sostituzione rapida e sicura della lama.

4La tabella orizzontale di materiali trasferisce in modo efficiente la barra angolare sul supporto di materiali rotanti, che è alimentato da un motore e da un riduttore.Questo sistema assicura che la barra angolare sia posizionata saldamente sul trasportatore di alimentazione per ulteriori lavorazioni.

5. Il pezzo di lavoro è tenuto e alimentato da un carrello di alimentazione CNC, garantendo un'elevata precisione di posizionamento.con retroalimentazione fornita da un codificatore fotoelettrico, utilizzando un sistema di controllo a circuito chiuso.

6. La macchina per la punzonatura e la marcatura metallica in acciaio ad angolo CNC è alimentata da un sistema idraulico che guida le operazioni di punzonatura, marcatura e taglio.È dotato di una stazione idraulica ad alta velocità con un accumulatore, e le linee idrauliche utilizzano collegamenti di tipo ferrule, che sono resistenti alle perdite e facilitano la facile sostituzione e manutenzione.I principali blocchi di valvole idrauliche sono provenienti dal rinomato marchio Atos, garantendo un sistema idraulico affidabile ed efficiente.

7Il sistema di raffreddamento della stazione idraulica offre opzioni di raffreddamento ad acqua, raffreddamento ad aria o raffreddamento ad olio.I clienti hanno la flessibilità di scegliere il metodo di raffreddamento più adatto in base alle loro specifiche esigenze operative.

8Il sistema di controllo è costituito principalmente da un computer superiore, PLC, servomotore, interruttori di rilevamento esterni e altri componenti.e il sistema genera automaticamente il programma di elaborazione corrispondente. È anche in grado di leggere DXF, NC e altri formati di file generati da software CAD.offrendo un display intuitivo e un funzionamento sempliceSupporta funzioni quali la visualizzazione grafica del pezzo di lavoro, l'ampia memorizzazione dei dati, la visualizzazione dei dati di posizione e le notifiche di allarme di guasto.

Questi campioni, che rappresentano specifiche standard e scenari di lavorazione tipici nell'industria delle torri angolari in acciaio, consentono agli utilizzatori di valutare direttamente la qualità di lavorazione dell'apparecchiatura.precisioneEssi costituiscono un punto di riferimento concreto per valutare le prestazioni dell'apparecchiatura e la sua idoneità alle esigenze specifiche di produzione, sostenendo in tal modo una produzione informata,processo decisionale basato sui dati per le potenziali applicazioni.

Nella costruzione di linee di trasmissione ad ultraalta tensione (UHV), dove le torri devono sopportare condizioni meteorologiche estreme e carichi considerevoli,Questa attrezzatura svolge un ruolo vitale nella lavorazione dei componenti in acciaio angolare che costituiscono la struttura principale delle torri. esegue in modo efficiente operazioni di perforazione e stampaggio sull'acciaio angolare utilizzato per i corpi delle torri, i bracci incrociati e altri elementi strutturali essenziali,garantire dimensioni accurate e connessioni sicure che mantengono la stabilità complessiva delle torri.
