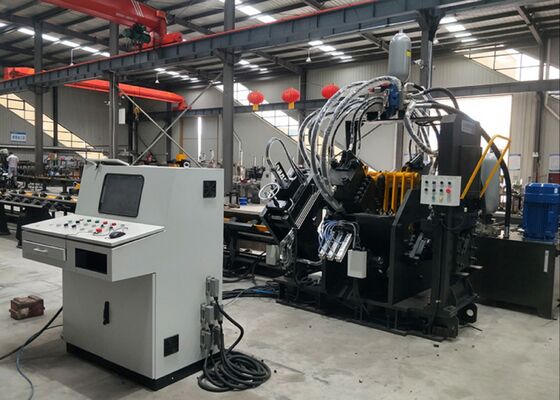

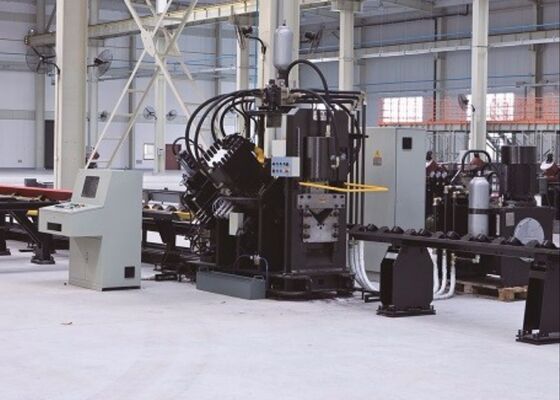

JNC1010 Modello CNC ad alta velocità per la marcatura e il taglio di forature
Introduzione al prodotto:
JLa linea di produzione di perforazione, marcatura e taglio ad angolo CNC ad alta velocità NC è composta principalmente da unità di perforazione, unità di marcatura, unità di taglio, trasportatore trasversale, trasportatore rotante, trasportatore di alimentazione,trasportatore di scaricoQuesta linea di produzione è utilizzata principalmente per la lavorazione automatica di acciaio angolare nell'industria delle torri.Il processo di lavorazione è numericamente controllato e l'operazione è molto convenientePuò realizzare la produzione automatica, ad alta precisione, multi-varietà e di massa.
Parametri del prodotto:
| Modello |
JNC1010 |
| Dimensione dell'angolo (mm) |
40×40×3~100×100×10 |
| Max. perforazione (Diametro х Thi.) (mm) |
Φ26х10 |
| Forza di punzione (kN) |
630 |
| Forza di marcatura (kN) |
630 |
| Forza di taglio (kN) |
1000 |
| Lunghezza massima del vuoto (m) |
12 |
| Lunghezza massima del prodotto finito (m) |
8 |
| Punte per lato |
2 |
| Gruppo di lettere di marcatura |
4 |
| Numero di lettere per gruppo |
12 |
| Dimensione del carattere (mm) |
14x10x19 |
| Azzi CNC |
3 |
| Modalità di taglio |
Con una lama singola |
| Metodo di raffreddamento |
raffreddamento ad acqua/raffreddamento ad aria/raffreddatore ad olio |
| Velocità massima di alimentazione (m/min) |
80 |
| Modalità di programmazione |
Programmazione di software o di istruzioni per lofting |
| Dimensione complessiva (m) |
Circa 25x6,5x2.5 |
| I parametri di cui sopra possono essere regolati e modificati in base alle esigenze specifiche del cliente. |
Caratteristiche del prodotto:
1. La macchina di perforazione in ferro ad angolo cnc è composta da tre o due serie di unità di perforazione, che possono essere installate con tre tipi di perforazioni con diametri diversi.Le tre serie di matrici di punzonatura sono spostate da controllo numerico per cambiare gli stadiPer un acciaio angolare da 50×50×4 mm, la produzione è di 9-10 tonnellate ogni otto ore.
2. L'unità di marcatura della macchina a perforazione angolare cnc è chiusa con buona rigidità. L'unità di marcatura dispone di quattro serie di cassette, che vengono scelte mediante programmazione e gli stadi di digitazione possono essere impostati a volontà.Inoltre, può scegliere il metodo di digitazione dei dischi. La digitazione dei dischi ha 10 righe e seleziona automaticamente i caratteri senza intervento manuale, il che migliora notevolmente l'efficienza della digitazione.
3. La macchina di taglio a barre d'angolo cnc adotta un taglio a lama singola che è popolare con una grande forza di taglio.La scatola della lama ha un design a porta aperta, il che rende il cambio di lama veloce e sicuro.
4La tabella orizzontale trasporta la barra angolare sul supporto rotante, che viene azionato da un motore e da un riduttore per posizionare la barra angolare stabilmente sul trasportatore di alimentazione.
5. Il pezzo di lavoro è tenuto e alimentato da un carrello di alimentazione CNC con elevata precisione di posizionamento. Il carrello di alimentazione CNC è azionato da un servomotore con retroalimentazione del codificatore fotoelettrico, controllo a ciclo chiuso.
6. Il sistema idraulico della macchina di marcatura per foratura metallica in acciaio ad angolo cnc fornisce potenza per perforare, stampare e tagliare.e le linee idrauliche utilizzano collegamenti di tipo ferruleI principali blocchi di valvole idrauliche sono tutti di marca Atos, garantendo un sistema idraulico stabile ed efficiente.
7Il sistema di raffreddamento della stazione idraulica comprende raffreddamento ad acqua, raffreddamento ad aria o raffreddatore ad olio.
8Il sistema di controllo è composto principalmente da un computer superiore, PLC, servomotore, interruttore di rilevamento esterno ecc. L'operatore ha solo bisogno di inserire i requisiti di elaborazione,il programma di elaborazione può essere generato automaticamente, può anche leggere DXF, NC e altri file di elaborazione generati dal software di lofting.Può realizzare la funzione di visualizzazione grafica del pezzo di lavoro, grande quantità di archiviazione dei dati, visualizzazione dei dati di posizione, allarme di guasto e così via.
Questi campioni, che riflettono le specifiche standard e gli scenari di lavorazione comuni nell'industria delle torri angolari in acciaio, consentono agli utilizzatori di valutare direttamente la qualità di lavorazione delle apparecchiature,accuratezza, e artigianalità.Serve come punto di riferimento tangibile per valutare le prestazioni dell'apparecchiatura e il suo allineamento con le esigenze specifiche di produzione, facilitando cosìprocesso decisionale basato sui dati per le potenziali applicazioni.
In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand severe weather conditions and significant loads—this equipment is crucial for processing the angle steel components that form the core framework of the towers. esegue in modo affidabile operazioni di perforazione e stampaggio sull'acciaio angolare utilizzato per i corpi della torre, i bracci e altre parti strutturali chiave,garantire dimensioni precise e connessioni sicure che mantengono la stabilità complessiva delle torri.
