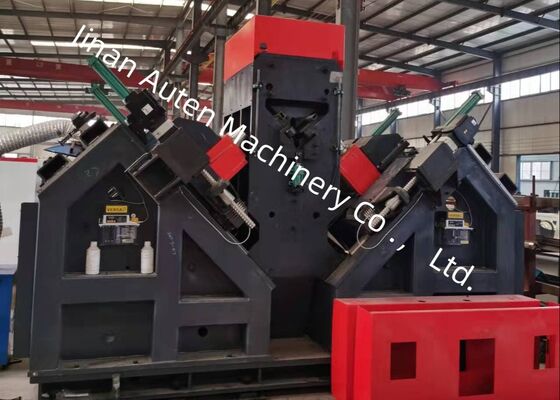

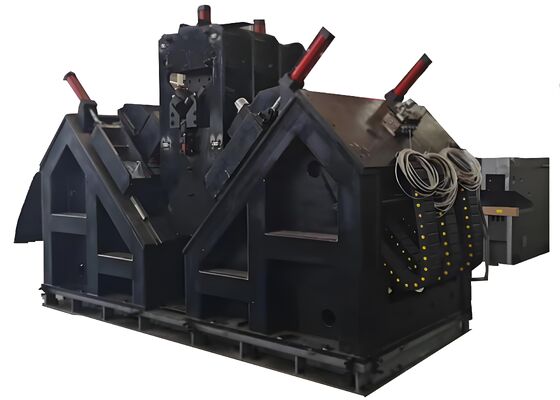

14m lunghezza di Cnc angolo vuoto macchina di perforazione di acciaio metallo linea 18 carattere in ogni gruppo
Uso del prodotto:
La linea di perforazione angolare e di marcatura della macchina CNC è progettata per la perforazione e lo stampaggio di acciaio angolare di grande resistenza utilizzato nelle torri delle linee di trasmissione.Questo sistema facilita la perforazione precisa di tutti i fori nell'acciaio angolare, garantendo una qualità dei fori superiore e una precisione di posizionamento.
Parametri principali:
| Modello |
JNC2532 |
ADM2532 |
ADM3635 |
| Dimensione dell'angolo (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
100×100×10~360×360×35 |
| Lunghezza massima del vuoto (m) |
14 |
| Taper del mandrino di perforazione |
/ |
BT1 commercio |
| Diametro massimo della trivellazione (mm) |
F40 |
| Quota di trivellazione su ciascun lato (pc) |
3 6 in totale su entrambi i lati) |
| Velocità di rotazione massima del mandrino (r/min) |
120-560, regolazione senza passaggio del trasduttore |
6000 |
| Velocità di taglio massima della trivella (m/min) |
/ |
200 |
| Azzi CNC |
3 |
9 |
| Intervallo di segno di retro (mm) |
50-220 (senza passo) |
50-330 (senza passo) |
| Velocità massima di alimentazione angolare (m/min) |
40 |
| Forza di marcatura (kN) |
1000/1200 |
| Qty. del gruppo di caratteri |
4 |
| Quoti di carattere in ciascun gruppo |
18 |
| Lato del carattere (mm) |
14 × 10 × 19 |
| Sistema di raffreddamento del trapano |
raffreddamento esterno |
Atomizzazione dell'aria raffreddamento interno a secco
|
| Modalità di programmazione |
Programmazione di software o di istruzioni per lofting |
| Dimensioni complessive (m) |
32x7x2.5 |
34×8×3 |
34×8,9×3 |
Caratteristiche del prodotto:
1- Automazione di alto livello: la linea di produzione è dotata di un sistema automatico di carico (con canale di alimentazione orizzontale e portacarico rotante), di un sistema automatico di scarico,e un meccanismo di alimentazione automaticoL'intero flusso di lavoro è completamente automatizzato, con un'intera serie di operazioni di perforazione e stampaggio dell'acciaio.eliminare la necessità di interventi manuali e ridurre significativamente l'intensità del lavoro degli operatori.
2Il fusibile di perforazione è dotato di un fusibile di precisione BT40 di Taiwan (compreso il liquido di raffreddamento interno), che garantisce un'eccellente efficienza e precisione di perforazione.L'unità di perforazione è dotata di sei teste di perforazione CNC, con tre posizionati su ogni ala dell'acciaio angolare.Le teste corrispondenti su entrambi i lati sono in grado di perforare contemporaneamente fori dello stesso diametro e a distanze identiche dalle estremità superiori delle ali angolari in acciaio.
3Il software dispone di un'interfaccia bilingue cinese/inglese, che fornisce un funzionamento senza soluzione di continuità e la possibilità di visualizzare i disegni del pezzo.
4. La programmazione è semplice ed efficiente; gli utenti sono tenuti solo a inserire le dimensioni del pezzo da lavoro, il diametro del foro, la distanza e la quantità durante la configurazione del programma.Il software CAD/CAM può essere utilizzato per la conversione diretta dei fileIl sistema è pienamente compatibile con i file NC1 generati dal software TEKLA.
5I principali componenti idraulici, pneumatici ed elettrici provengono da marchi di alta qualità.
6Il sistema include una funzione di autodiagnosi integrata per il rilevamento dei guasti.
7L'unità di taglio è offerta come componente opzionale e utilizza un meccanismo di taglio a doppia lama.
Questi esemplari coprono una varietà di specifiche standard e configurazioni di fori di acciaio angolare spesso utilizzato nella costruzione di torri di linee di trasmissione.Consentono ai potenziali utilizzatori o agli ispettori di valutare visivamente le capacità operative dell'apparecchiatura, offrendo riferimenti concreti e diretti per determinare se l'apparecchiatura soddisfa i requisiti pratici di produzione per la fabbricazione di torri di linea di trasmissione.
Nella costruzione di linee di trasmissione ad ultraalta tensione (UHV), dove le torri di trasmissione sono esposte a condizioni meteorologiche estreme e a carichi significativi,Questa attrezzatura svolge un ruolo vitale nella lavorazione di componenti in acciaio angolare per le strutture portanti primarie delle torri. esegue in modo efficiente operazioni di perforazione e stampaggio su acciaio angolare utilizzato nei corpi delle torri, dei bracci incrociati e di altri componenti strutturali essenziali,garantire una precisione dimensionale precisa e un'integrità affidabile della connessioneDi conseguenza, essa sostiene la resistenza strutturale e la stabilità a lungo termine delle torri di trasmissione durante tutta la loro vita utile.
