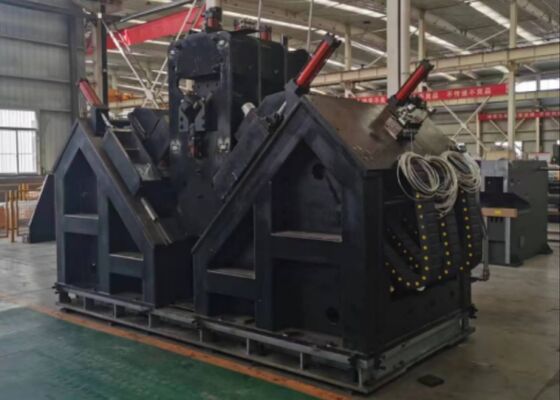

9 assi CNC angolo linea macchina per la perforazione Stampaggio di acciaio angolo di grandi dimensioni fino a 14m lunghezza
Uso del prodotto:
Questa linea di produzione di perforazione CNC per acciaio angolare è appositamente progettata per i processi di perforazione e stampaggio di grandi dimensioni,acciaio ad angolo ad alta resistenza ̇ materiale di base destinato alla fabbricazione di torri di linee di trasmissioneLa linea di produzione facilita l'elaborazione ad alta precisione di tutti i fori richiesti sull'acciaio angolare, fornendo una finitura superiore dei fori, una precisione di posizionamento precisa, un'efficienza di produzione eccezionale,e funzionalità automatizzate all'avanguardia.
Parametri principali:
| Modello |
JNC2532 |
ADM2532 |
ADM3635 |
| Dimensione dell'angolo (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
100×100×10~360×360×35 |
| Lunghezza massima del vuoto (m) |
14 |
| Taper del mandrino di perforazione |
/ |
BT1 commercio |
| Diametro massimo della trivellazione (mm) |
F40 |
| Quota di trivellazione su ciascun lato (pc) |
3 (6 in totale su entrambi i lati) |
| Velocità di rotazione massima del mandrino (r/min) |
120-560, regolazione senza passaggio del trasduttore |
6000 |
| Velocità di taglio massima della trivella (m/min) |
/ |
200 |
| Azzi CNC |
3 |
9 |
| Intervallo di segno di retro (mm) |
50-220 (senza passo) |
50-330 (senza passo) |
| Velocità massima di alimentazione angolare (m/min) |
40 |
| Forza di marcatura (kN) |
1000/1200 |
| Qty. del gruppo di caratteri |
4 |
| Quoti di carattere in ciascun gruppo |
18 |
| Lato del carattere (mm) |
14 × 10 × 19 |
| Sistema di raffreddamento del trapano |
raffreddamento esterno |
Atomizzazione dell'aria raffreddamento interno a secco |
| Modalità di programmazione |
Programmazione di software o di istruzioni per lofting |
| Dimensioni complessive (m) |
32x7x2.5 |
34×8×3 |
34×8,9×3 |
Caratteristiche del prodotto:
Questa linea di produzione di trivellazione CNC per acciaio ad angolo è caratterizzata da un elevato livello di automazione,integrato con un sistema di caricamento automatico composto da un canale di alimentazione trasversale e da un rack di caricamento rotativo un'unità di scarico automatico, e un modulo automatico di alimentazione del materiale. Tutte le operazioni di perforazione angolare in acciaio, nonché i processi di stampaggio e marcatura in acciaio possono essere eseguiti in un solo passaggio attraverso la linea di produzione,con zero interventi manuali necessari durante la fase di lavorazioneQuesta configurazione riduce efficacemente l'intensità del lavoro del personale operativo.
L'unità di marcatura della linea di produzione di perforatura e marcatura in acciaio angolare adotta una struttura a telaio chiuso, che garantisce una rigidità strutturale eccezionale e una stabilità operativa costante.L'insieme di marcatura è dotato di un supporto di letto fissato alla base della macchina, un letto mobile e una casella di caratteri con testa di pressione azionata idraulicamente.le operazioni di marcatura sono eseguite nelle posizioni indicate nei disegni tecnici;Per estendere la portata di lavorazione dell'apparecchiatura è stato aggiunto un meccanismo di regolazione manuale.la posizione verticale del corpo mobile, ossia, la posizione della testa del carattere può essere regolata, consentendo così l'adattamento alle posizioni di marcatura dei prodotti in acciaio angolare su una gamma completa di specifiche.

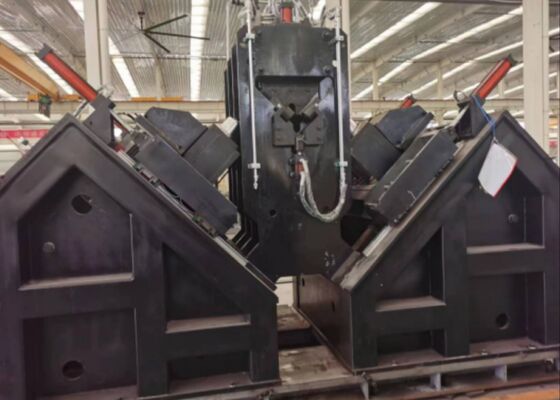

Il processo di perforazione dell'apparecchiatura di perforazione della torre di trasmissione CNC raggiunge un'eccezionale precisione posizionale.con trasmissione di potenza realizzata tramite un sistema di trazione rack-and-pinionÈ inoltre dotato di un'unità di rilevamento rack-and-pinion e di un codificatore di posizionamento per il feedback di precisione posizionale, che insieme formano un'architettura di controllo a circuito completamente chiuso.il movimento trasversale della testa di potenza di perforazione lungo le due direzioni della flangia dell'acciaio angolare è alimentato da un servomotore e trasmesso tramite un meccanismo a vite a sferaQuesta configurazione garantisce un'eccezionale precisione di posizionamento dei fori lavorati su pezzi angolari in acciaio.
Il computer host dispone di un'interfaccia in lingua cinese, che garantisce una funzionalità intuitiva per gli operatori generali.È dotato di funzionalità per visualizzare gli schemi del pezzo e le dimensioni coordinate delle posizioni dei foriInoltre, supporta l'importazione di programmi di lavorazione dei pezzi di lavoro generati da software di programmazione professionale.L'adozione della gestione basata su computer host migliora significativamente l'efficienza dell'archiviazione e del recupero dei programmi di elaborazione.
Questi campioni di prova comprendono una gamma completa di specifiche standard e configurazioni di fori relative all'acciaio angolare utilizzato nella fabbricazione di torri di linee di trasmissione.Essi consentono ai potenziali clienti o agli ispettori di condurre una convalida visiva delle prestazioni operative dell'apparecchiatura, fornendo così riferimenti tangibili e intuitivi per valutare se l'apparecchiatura soddisfa i requisiti pratici di produzione della fabbricazione di torri di linea di trasmissione.
In ultra-high voltage (UHV) transmission line projects—where transmission towers are mandated to withstand severe weather conditions and heavy-duty loads—this equipment serves a pivotal function in machining angle steel components for the towers’ primary load-bearing frameworks. esegue in modo efficiente operazioni di perforazione e stampaggio su acciaio angolare applicato ai corpi delle torri, ai bracci incrociati e ad altri componenti strutturali critici,garantire una precisione dimensionale superiore e un'integrità affidabile della connessioneQuesto, a sua volta, preserva la stabilità strutturale complessiva delle torri di trasmissione durante tutto il loro ciclo di vita.
