Introduzione del prodotto:

La linea di produzione di perforazione, marcatura e taglio in acciaio ad angolo CNC ad alta velocità della serie JNC è composta principalmente da componenti principali tra cui un'unità di perforazione, un'unità di marcatura, un'unità di taglio,trasversale, trasportatore rotativo, trasportatore di alimentazione, trasportatore di scarico, carrello di alimentazione CNC, sistema idraulico, sistema elettrico e sistema pneumatico.Questa linea di produzione è specificamente progettata per la lavorazione automatica di acciaio angolare nell'industria manifatturiera delle torriIl suo flusso di lavoro di elaborazione è controllato da una tecnologia numerica, con una funzionalità estremamente user-friendly.e capacità di produzione su larga scala.

Specificità:

I parametri di cui sopra possono essere regolati e modificati in base alle esigenze specifiche del cliente.

Caratteristiche del prodotto:

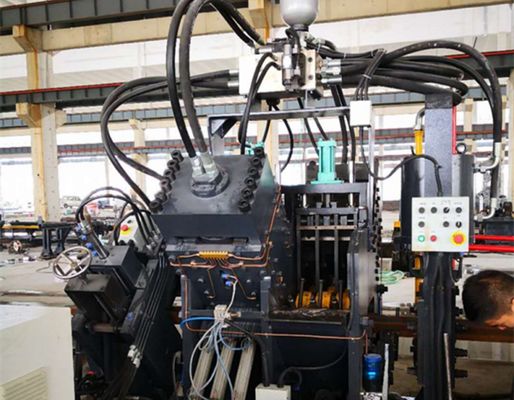

1L'unità di perforazione è dotata di due o tre serie, che possono essere configurate con tre tipi di perforazioni con diametri diversi.Le tre serie di matrici di foratura sono posizionati attraverso il controllo numerico per regolare la distanza. Questa unità è in grado di perforare sia fori rotondi che fori ovali.la potenza raggiunge 9-10 tonnellate per turno di lavoro di otto ore.

2L'unità di marcatura adotta un progetto strutturale chiuso con rigidità superiore ed è dotata di quattro serie di cassette di caratteri, selezionate tramite programma di controllo.e l'intervallo di marcatura può essere impostato arbitrariamenteInoltre, è disponibile come configurazione opzionale un metodo di marcatura a disco.Il sistema di marcatura del disco è composto da 10 righe di caratteri e consente la selezione automatica dei caratteri senza intervento manuale, migliorando così in modo significativo l'efficienza della marcatura.

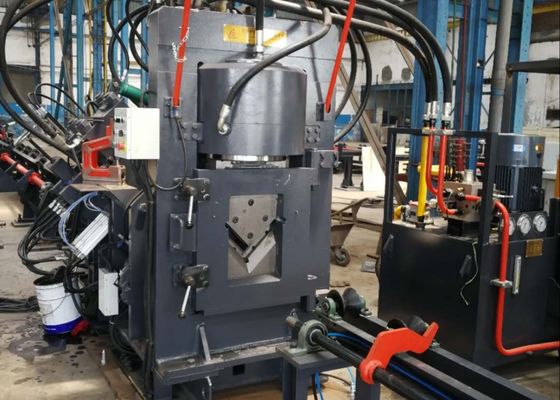

3L'unità di taglio utilizza un meccanismo di taglio a una sola lama, una struttura riconosciuta per la sua robusta forza di taglio, che non genera rifiuti durante ogni ciclo di taglio.e la superficie tagliata mantiene un'eccezionale pulizia e liscezzaL'alloggiamento della lama è dotato di una struttura a porta aperta, che facilita i processi di sostituzione rapida e sicura della lama.

4La tabella orizzontale trasporta l'acciaio angolare al supporto di materiale rotativo.il supporto di materiale rotativo consente il posizionamento stabile dell'acciaio angolare sul trasportatore di alimentazione.

5. Il pezzo di lavoro è fissato e alimentato dal carrello di alimentazione CNC, che offre un'eccellente precisione di posizionamento.integrato con funzionalità di feedback del codificatore fotoelettrico e di controllo a circuito chiuso.

Questi campioni di prova, provenienti dalla linea di produzione di foratura, taglio e marcatura in acciaio angolare,coprire le specifiche standard e gli scenari di lavorazione ampiamente utilizzati nell'industria manifatturiera delle torri angolari in acciaioEssi consentono agli utenti di valutare direttamente la qualità di lavorazione, le prestazioni di precisione e gli standard di artigianalità dell'apparecchiatura.

In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers are required to withstand extreme meteorological conditions and heavy-duty loads—this equipment plays a critical role in processing the angle steel components that constitute the towers’ main frameworkEsso esegue in modo affidabile operazioni di perforazione e stampaggio sull'acciaio angolare utilizzato per i corpi delle torri, i bracci incrociati e altri componenti strutturali chiave.Questo garantisce precisione dimensionale precisa e prestazioni di connessione forti, mantenendo così la stabilità strutturale generale delle torri di trasmissione.
