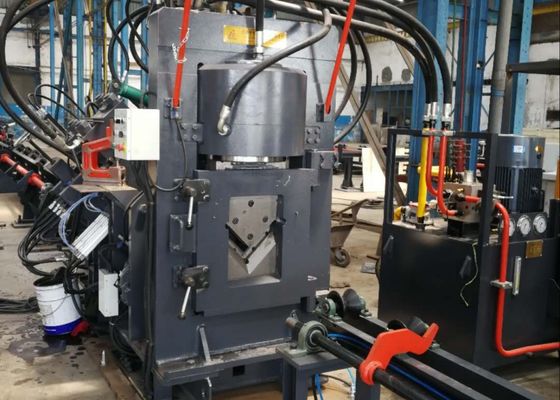

Linea di punzonatura, marcatura e taglio angolari 28000×6500×2200mm, input tramite tastiera e interfaccia USB
Industria applicabile:
Questa macchina è un dispositivo personalizzato, specifico per il settore, sviluppato esclusivamente per eseguire operazioni di punzonatura, marcatura e taglio di acciaio angolare ad alta precisione. È specificamente progettata per soddisfare i requisiti di lavorazione fondamentali del settore delle torri in acciaio angolare, un'industria in cui la precisione dei componenti influenza direttamente la stabilità strutturale. Integrando una logica di elaborazione ottimizzata, la macchina garantisce una gestione precisa ed efficiente delle parti in acciaio angolare fondamentali per la produzione di torri, fornendo così un supporto efficace per la produzione costante di strutture a torre di alta qualità.
Specifiche:
| Funzioni |
Punzonatura, marcatura, taglio |
| Dimensione angolare (mm) |
∟40×40×3～∟140×140×12 |
| Lunghezza massima del grezzo (m) |
12 |
| Lunghezza massima del finito (m) |
10 |
| Punzonatura massima (diam. х thi.) (mm) |
Φ26×12(Materiale:Q345 510N/mm2) |
| Punzoni per lato |
2 |
| Forza di punzonatura (kN) |
630 |
| Forza di marcatura (kN) |
630 |
|
Forza di taglio (kN)
|
1800 |
| Gruppo di lettere di marcatura |
4 |
| Numero di lettere per gruppo |
12 |
| Dimensione della lettera (mm) |
14×10×19 |
| Modalità di taglio |
Taglio a lama singola |
| Assi CNC |
3 |
| Velocità di avanzamento dell'angolo (m/min) |
80 |
| Metodo di raffreddamento del sistema idraulico |
Raffreddamento ad acqua |
| Precisione di lavorazione |
In conformità con GB2694 |
| Funzione del programma |
Input tramite tastiera e interfaccia USB |
| Dimensione (mm) |
28000×6500×2200 |
Composizione del prodotto:

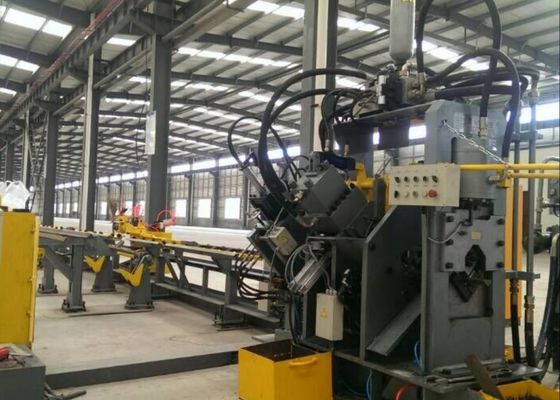

Questa apparecchiatura è composta principalmente da moduli funzionali principali, tra cui un trasportatore trasversale, un sistema di carico rotante, un trasportatore di alimentazione, un carrello di alimentazione CNC, un modulo di punzonatura, un modulo di marcatura, un modulo di taglio e un trasportatore di scarico. Integra anche sistemi di supporto essenziali, come sistemi idraulici, elettrici e pneumatici, nonché altri componenti ausiliari, formando un gruppo di elaborazione completo e coordinato per garantire prestazioni operative stabili.
Caratteristiche del prodotto:
1. Sistema di controllo e azionamento
L'apparecchiatura adotta la tecnologia CNC e l'alimentazione servoassistita, che offre un'elevata efficienza operativa e una precisione stabile del pezzo. Tutti i componenti idraulici, pneumatici ed elettrici chiave sono acquistati da fornitori importati, garantendo le prestazioni affidabili dell'intero sistema.
2. Configurazione punzone e matrice
Ogni lato è dotato di tre set di punzoni e matrici, che possono ospitare tre tipi di punzoni con diametri diversi. Sotto il controllo PLC, i tre set di stampi sono in grado di muoversi in modo sincrono per regolare il segno di riferimento di punzonatura, soddisfacendo così i requisiti di lavorazione flessibili.
3. Processi automatizzati e scarico
I processi di marcatura, punzonatura e taglio dell'apparecchiatura sono completamente automatizzati, il che riduce al minimo l'intervento manuale. Tutti i componenti in acciaio angolare finiti possono essere scaricati tramite un dispositivo di ribaltamento pneumatico: questo riduce efficacemente l'intensità di lavoro degli operatori e migliora l'efficienza complessiva della produzione.
4. Configurazione e funzioni del sistema di controllo
Il sistema di controllo è costituito da un computer host, un sistema CNC, un servomotore, un PLC, sensori di rilevamento esterni e altri componenti di supporto. Le operazioni di elaborazione possono essere avviate semplicemente inserendo le dimensioni del pezzo, il che semplifica le procedure operative. Inoltre, i programmi possono essere memorizzati, selezionati, visualizzati e trasmessi in base ai numeri dei pezzi, offrendo praticità per la gestione flessibile della produzione.
Questi campioni, che coprono specifiche comuni e scenari di elaborazione nel settore delle torri in acciaio angolare, consentono agli utenti di ispezionare direttamente la qualità di elaborazione, la precisione e l'artigianalità dell'apparecchiatura. Servono come riferimento tangibile per la valutazione delle prestazioni dell'apparecchiatura e della sua compatibilità con specifici requisiti di produzione, facilitando così il processo decisionale basato sui dati per potenziali scenari applicativi.
Nella costruzione di linee di trasmissione ad altissima tensione (UHV), dove le torri devono resistere a condizioni meteorologiche estreme e carichi pesanti, questa apparecchiatura svolge un ruolo fondamentale nell'elaborazione dei componenti in acciaio angolare che formano la struttura principale delle torri. Esegue in modo affidabile operazioni di foratura e stampaggio sull'acciaio angolare utilizzato per i corpi delle torri, i bracci trasversali e altre parti strutturali chiave. Ciò garantisce un'accuratezza dimensionale precisa e connessioni robuste, salvaguardando così la stabilità complessiva delle torri.
