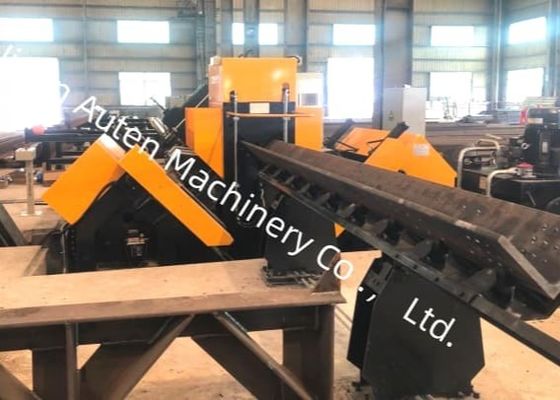

2 Gruppi 6 Perforazione complessiva macchina di perforazione CNC per angolo 40m/min Velocità massima di alimentazione dell'angolo
Uso del prodotto:
Questa linea di produzione è stata progettata appositamente per la perforazione e la stampatura di acciaio angolare ad alta resistenza di grandi dimensioni utilizzato nelle torri delle linee di trasmissione.Tutti i fori necessari sull' acciaio angolare possono essere lavorati su questa linea, offrendo una qualità dei fori superiore, un'elevata precisione di posizionamento, nonché un'eccellente efficienza produttiva e prestazioni di automazione avanzate.
Parametri principali:
| Modello |
ADM2532 |
| Dimensione dell'angolo ((mm) |
140*140*10~250*250*32 |
| Lunghezza massima della materia prima (m) |
14 |
| Forza di marcatura (kN) |
1000 |
| Numero del gruppo di caratteri |
1 |
| Numero di carattere |
18 |
| Dimensione del carattere (mm) |
14*10*19 |
| Intervallo di distanza esatta (mm) |
50~220 ((Stepless) |
| Numero di trapano su ciascun lato |
3 ((2 gruppi, 6 in totale) |
| Numero di lame su ciascun lato |
3 |
|
Taper del mandrino di perforazione
|
BT1 commercio |
| Diametro massimo di perforazione (mm) |
Φ40 |
| Max. velocità di rotazione dello spinello ((r/min) |
6000 |
| Unità di raffreddamento della trivella |
MQL 360-2 ((raffreddamento a secco) |
| Capacità di stoccaggio dell'olio dell'unità di raffreddamento |
2 litri |
| Olio di taglio |
Olio di taglio a base di olio vegetale (micro cutting oils) |
| consumo di carburante |
5 ~ 50 ml/h |
| Tipo di azionamento del carrello CNC |
Servomotore a corrente alternata,azionamento a stagno e a pignone |
| Velocità massima di alimentazione dell'angolo ((m/min) |
40 |
| Metodo di azionamento del movimento di allineamento dell'asse AB |
Guida del movimento lineare;servomotore CA;vitra a sfera |
| Velocità massima di percorrenza della testa di trivellazione (m/min) |
10 |
| Tipo di azionamento della testa di perforazione |
Guida del movimento lineare;servomotore CA;vitra a sfera |
| Velocità massima di alimentazione della testa di perforazione ((m/min) |
14 |
| Metodo di funzionamento del braccio del carrello di alimentazione |
Tipo di sollevamento verticale |
| Numero di bombole di ribaltamento sul lato dello scarico |
4 |
| Metodo di raffreddamento della stazione idraulica |
raffreddamento dell'aria |
| Numero di assi CNC |
9 |
| Pressione dell'aria ((MPa) |
1 |
| Potenza totale |
Circa 150 kW |
Caratteristiche del prodotto:
1. Alto livello di automazione
La linea di produzione è dotata di un dispositivo di carico automatico (compreso un canale di alimentazione trasversale e un telaio di carico rotante), un dispositivo di scarico automatico e un dispositivo di alimentazione automatico.Tutti i fori e i segni di marchio in acciaio sull'acciaio angolare possono essere lavorati in un solo passaggio attraverso la linea di produzione, e l'intero processo di lavorazione elimina la necessità di interventi manuali, riducendo significativamente l'intensità del lavoro dei lavoratori.
(1) La qualità di saldatura di ciascun componente saldato dell'apparecchiatura è conforme alle pertinenti specifiche di JB/T8609 e la lunghezza e la distanza tra saldature intermittenti sono mantenute costanti.
(2) I componenti forgiati devono essere privi di difetti quali separazione tra strati, piegatura, crepe, buchi di sabbia e buchi d'aria.
2. Configurazione e prestazioni dell'unità di digitazione
L'unità di stampa adotta una struttura a telaio chiuso, con elevata resistenza e prestazioni stabili del telaio.con una capacità di accumulo di calore inferiore o uguale a 50 W,. esegue la stampa nelle posizioni specificate nel disegno secondo le istruzioni del computer.
Per ampliare la gamma di elaborazione della macchina, è integrato un meccanismo di regolazione manuale.la posizione della testa del carattere) può essere regolata, consentendo l'adattamento alle posizioni di tipizzazione dell'acciaio angolare con specifiche diverse.
Questi esemplari coprono una serie di specifiche comuni e modelli di fori di acciaio angolare utilizzato nelle torri delle linee di trasmissione.Consentono ai potenziali utenti o agli ispettori di verificare visivamente le prestazioni operative dell'apparecchiatura, fornendo così riferimenti concreti e intuitivi per valutare se l'apparecchiatura soddisfa i requisiti pratici di produzione della fabbricazione di torri di linea di trasmissione.
In ultra-high voltage (UHV) transmission line construction—where towers must withstand extreme weather and heavy loads—this equipment plays a pivotal role in processing angle steel components for the towers’ main framework. Svolge efficacemente i compiti di perforazione e stampaggio per acciaio angolare utilizzato nei corpi delle torri, dei bracci incrociati e di altre parti strutturali chiave,garantire una precisione dimensionale precisa e connessioni forti per salvaguardare la stabilità complessiva delle torri durante tutta la loro vita utile.
