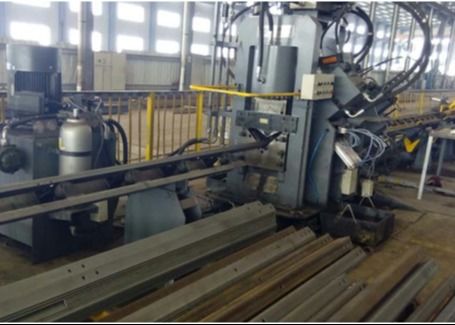

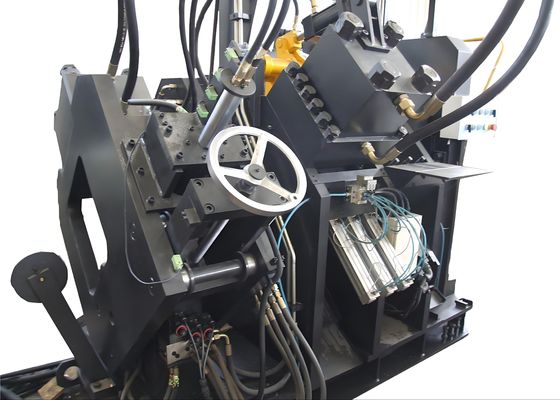

Φ26×12 Linea di punzonatura, marcatura e taglio angolari CNC per metalli, 3 assi CNC

Φ26×12 Max. Perforazione CNC Angolo metallo Perforazione Marcatura e taglio linea 3 assi CNC


Industria applicabile:

Questa macchina è un dispositivo specializzato progettato appositamente per eseguire operazioni di punzonatura, marcatura e taglio dell'acciaio angolare.È specificamente progettato per soddisfare i requisiti di lavorazione fondamentali dell'industria delle torri angolari in acciaio, garantendo una manipolazione precisa ed efficiente dei componenti in acciaio angolare critici per la fabbricazione delle torri.

Specificità:

Composizione del prodotto:

Questa apparecchiatura è costituita principalmente da un trasportatore trasversale, un sistema di carico rotante, un trasportatore di alimentazione, un carrello di alimentazione CNC, un modulo di foratura, un modulo di marcatura, un modulo di taglio,e un trasportatore di scarico, nonché idraulico, sistemi elettrici e pneumatici, tra le altre parti componenti.


Caratteristiche del prodotto:

1La tecnologia CNC e l'alimentazione servomotore sono utilizzate, garantendo un'elevata efficienza operativa e una costante precisione del pezzo.e i componenti elettrici sono di origine importata.

2Ogni lato è dotato di tre serie di fori e matrici, che possono ospitare tre tipi di fori di diversi diametri.le tre serie di stampi possono muoversi in modo sincrono per regolare il marchio di riferimento di perforazione.

3Il computer dispone di un'interfaccia cinese/inglese, che consente un funzionamento facile da usare e supporta la visualizzazione dei disegni del pezzo di lavoro.e l'attrezzatura può utilizzare direttamente i dati del programma generati dal software di loftingQuando si modifica un programma, è necessario inserire solo la dimensione del pezzo, il diametro del foro, il marchio di riferimento e la quantità del pezzo.

4Il carrello di alimentazione CNC è azionato da un servomotore, con un codificatore fotoelettrico che fornisce informazioni di feedback.


5. I processi di marcatura, punzonatura e taglio sono completamente automatizzati. Tutti i componenti in acciaio angolare finiti possono essere scaricati tramite un dispositivo di ribaltamento pneumatico, riducendo l'intensità del lavoro.

6Il sistema di controllo è composto da un computer host, un sistema CNC, un servomotore, un PLC e sensori di rilevamento esterni, tra gli altri componenti.Le operazioni di lavorazione sono avviate semplicemente inserendo le dimensioni del pezzoInoltre, i programmi possono essere memorizzati, selezionati, visualizzati e trasmessi in base ai numeri dei pezzi.

7L'unità di marcatura adotta una struttura a telaio chiuso, garantendo un'eccellente rigidità.Il marchio di riferimento di marcatura può essere impostato arbitrariamenteI cilindri per la perforatura, la marcatura e il taglio sono di specifiche più ampie; il carrello NC è un modello aggiornato e più robusto; e le pinze presentano una maggiore resistenza strutturale.

Questi campioni, che coprono specifiche comuni e scenari di lavorazione nell'industria delle torri angolari in acciaio, consentono agli utenti di ispezionare direttamente la qualità di lavorazione, la precisione, l'efficienza e la precisione delle apparecchiature.e artigianatoEssi costituiscono un punto di riferimento tangibile per valutare le prestazioni dell'apparecchiatura e la sua compatibilità con le esigenze specifiche della produzione.

In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand extreme meteorological conditions and heavy loads—this equipment plays a crucial role in processing the angle steel components that form the main framework of the towers- esegue con competenza le operazioni di perforazione e stampaggio per l'acciaio angolare utilizzato nei corpi delle torri, dei bracci incrociati e di altri componenti strutturali chiave,garantire dimensioni precise e connessioni robuste per salvaguardare la stabilità complessiva delle torri.
