The Intelligent CNC Angle Steel Processing Line Integrates Automatic Marking And Shearing

Grande immagine : The Intelligent CNC Angle Steel Processing Line Integrates Automatic Marking And Shearing

Dettagli:

Luogo di origine:	Cina
Marca:	Auten
Certificazione:	ISO9001
Numero di modello:	JNC1010

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 set
Prezzo:	negotiable
Imballaggi particolari:	Cassa in legno
Tempi di consegna:	30 giorni
Termini di pagamento:	L/c, t/t
Capacità di alimentazione:	200 set/anno

Contatto

Descrizione di prodotto dettagliata

Funzioni:	Pugni, marcatura, taglio	Dimensione dell'angolo （mm）:	∟40 × 40 × 3 ～∟100 × 100 × 10
Max. lunghezza di vuoto (m):	12	Max. lunghezza di finitura (m):	10
Max. PUNCHING (Dia. Х Thi.) (Mm):	Φ26 × 10 （Materiale ： Q345 510n/mm2）	Pugni per lato:	2
Forza di punzonatura (kn:	630	Marcatura (kn):	630
Forza di taglio (KN):	1000

The Intelligent CNC Angle Steel Processing Line Integrates Automatic Marking And Shearing

Applicable Industry:

The machine is the special equipment used for angle steel punching, marking & shearing in the field of angle steel tower industry.

Specifications:

Model	JNC1010
Functions	Punching, marking, cutting
Angle size(mm)	∟40×40×3～∟100×100×10
Max. length of blank (m)	10
Max. Punching (dia. х thi.) (mm)	Φ26×10(Material:Q345 510N/mm²)
Punches per side	2
Punching force (kN)	630
Marking force (kN)	630
Cutting force (kN)	1000
Group of Marking letters	4
Number of letters per group	12
Dimension of letter (mm)	14×10×19
Cutting mode	Single blade cutting
CNC axes	3
Feeding speed of angle (m/min)	80
Cooling method of hydraulic system	Water cooling
Processing precision	Accordance with GB2694
Program function	Input by keyboard and USB interface
Dimension(mm)	28000×6500×2200

The Intelligent CNC Angle Steel Processing Line Integrates Automatic Marking And Shearing 0

Product Composition:

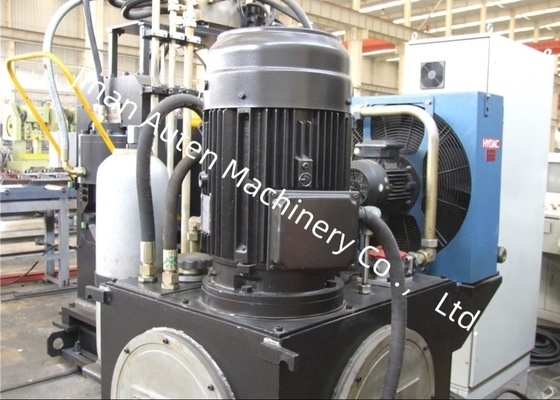

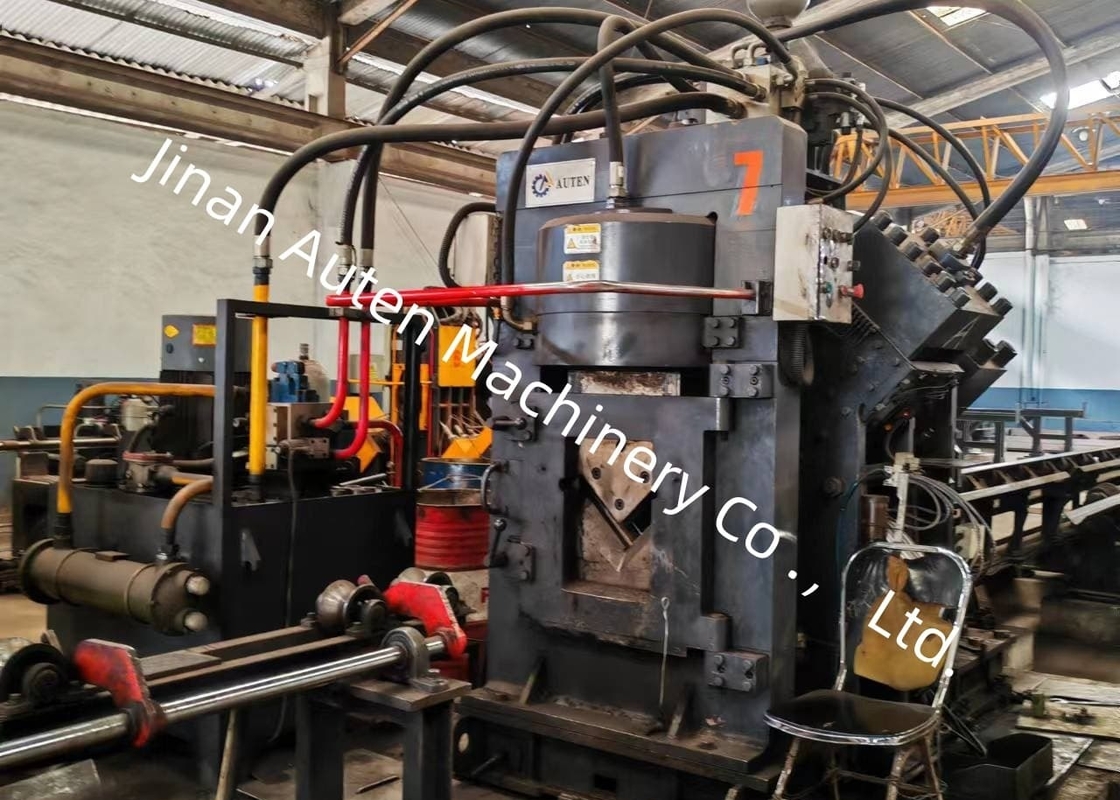

This machine is mainly composed of transverse conveyor, rotating loading system, infeed conveyor, CNC infeed carriage, punching unit, marking unit, cutting unit, unloading conveyor, as well as hydraulic, electrical and pneumatic systems etc.

The Intelligent CNC Angle Steel Processing Line Integrates Automatic Marking And Shearing 1

Product Feature:

1. Adopt CNC technology, servo motor infeeding, with high efficiency, stable workpiece precision. Key hydraulic, pneumatic and electric parts all imported.
2. There are three sets of punch and die on each side which can install three kinds of punches with different diameters. Three sets of moulds can move altogether controlled by PLC to change the punching back mark.
3. Computer with Chinese/English interface, easy operation, and can display the drawing of workpiece. Easy programming and can directly use the program data made by lofting software. Only need to input size of workpiece, diameter of holes, back mark and quantity of workpiece when edit program.

The Intelligent CNC Angle Steel Processing Line Integrates Automatic Marking And Shearing 2

4. CNC infeed carriage is driven by servo motor. The photoelectric encoder feeds back the information. Closed loop control to ensure high positioning precision.
5. All marking, punching and shearing in automatic completeness, all finished angles can be unloaded by pneumatic turnover device so as to lighten the working strength.

The Intelligent CNC Angle Steel Processing Line Integrates Automatic Marking And Shearing 3

We are your professional partner in the field of Angle steel processing for power infrastructure. Our automated equipment is operated through a simple numerical control interface and can efficiently process high strength Angle steel, saving you time and cost. We offer customized solutions to ensure the success of your project.

Transform the manufacturing method of power transmission towers with our new-generation Angle steel processing system. Our technology is specifically designed for outstanding toughness and precision, completely transforming the way you manage large, high-strength components. The integrated intelligent control system offers unparalleled ease of operation and data management capabilities, significantly shortening the production cycle and reducing the total cost of ownership. Join hands with us to lay a solid foundation for the future energy infrastructure with outstanding manufacturing.
