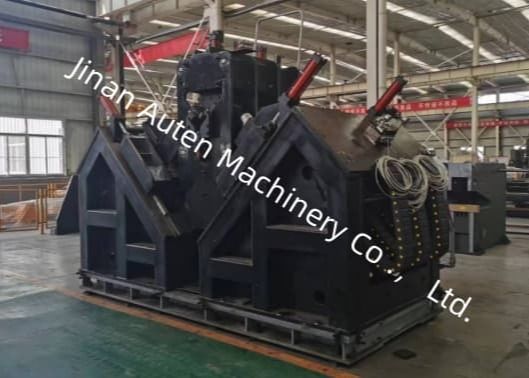

3 trivella su ogni lato CNC angolo di trivellazione e linee di marcatura macchina 18 caratteri
Uso del prodotto:
È utilizzato principalmente per la perforazione e la stampatura di acciaio angolare di grandi dimensioni e alta resistenza nelle torri delle linee di trasmissione.con un'elevata qualità del foro e una precisione di posizionamento, insieme ad elevati livelli di efficienza e di automazione.
Parametri principali:
| Modello |
ADM2532 |
| Dimensione dell'angolo ((mm) |
140*140*10~250*250*32 |
| Lunghezza massima della materia prima (m) |
14 |
| Forza di marcatura (kN) |
1000 |
| Numero del gruppo di caratteri |
1 |
| Numero di carattere |
18 |
| Dimensione del carattere (mm) |
14*10*19 |
| Intervallo di distanza esatta (mm) |
50~220 ((Stepless) |
| Numero di trapano su ciascun lato |
3 ((2 gruppi, 6 in totale) |
| Numero di lame su ciascun lato |
3 |
|
Taper del mandrino di perforazione
|
BT1 commercio |
| Diametro massimo di perforazione (mm) |
Φ40 |
| Max. velocità di rotazione dello spinello ((r/min) |
6000 |
| Unità di raffreddamento della trivella |
MQL 360-2 ((raffreddamento a secco) |
| Capacità di stoccaggio dell'olio dell'unità di raffreddamento |
2 litri |
| Olio di taglio |
Olio di taglio a base di olio vegetale (micro cutting oils) |
| consumo di carburante |
5 ~ 50 ml/h |
| Tipo di azionamento del carrello CNC |
Servomotore a corrente alternata,azionamento a stagno e a pignone |
| Velocità massima di alimentazione dell'angolo ((m/min) |
40 |
| Metodo di azionamento del movimento di allineamento dell'asse AB |
Guida del movimento lineare;servomotore CA;vitra a sfera |
| Velocità massima di percorrenza della testa di trivellazione (m/min) |
10 |
| Tipo di azionamento della testa di perforazione |
Guida del movimento lineare;servomotore CA;vitra a sfera |
| Velocità massima di alimentazione della testa di perforazione ((m/min) |
14 |
| Metodo di funzionamento del braccio del carrello di alimentazione |
Tipo di sollevamento verticale |
| Numero di bombole di ribaltamento sul lato dello scarico |
4 |
| Metodo di raffreddamento della stazione idraulica |
raffreddamento dell'aria |
| Numero di assi CNC |
9 |
| Pressione dell'aria ((MPa) |
1 |
| Potenza totale |
Circa 150 kW |
Caratteristiche del prodotto:
1. Alto livello di automazione
La linea di produzione è dotata di un dispositivo di carico automatico (composto da un canale di alimentazione trasversale e da un telaio di carico rotante), un dispositivo di scarico automatico,e un dispositivo di alimentazione automaticoTutti i fori e le marcature di acciaio sull'acciaio angolare possono essere lavorati in un solo passaggio attraverso la linea di produzione, senza alcun intervento manuale richiesto durante la lavorazione.Ciò riduce significativamente l'intensità del lavoro dei lavoratori.
2L'unità di stampa è dotata di un supporto per il letto fissato sulla base della macchina, di un letto mobile, di un supporto per il letto di stampa, di un supporto per il letto di stampa, di un supporto per il letto di stampa e di un supporto per il letto di stampa.con una capacità di accumulo di calore inferiore o uguale a 50 W,Per ampliare la portata di elaborazione della macchina è stato aggiunto un meccanismo di regolazione manuale.che consente di modificare la posizione verso il basso del corpo mobile (i.e. la posizione della testa del carattere) per adattarsi alle posizioni di stampaggio dell'acciaio angolare con specifiche diverse.
3Il fusibile di perforazione è dotato di un meccanismo di fissaggio automatico dell'utensile a molla a farfalla e di un cilindro idraulico per il rilascio dell'utensile, che consente una comoda sostituzione del bastone dell'utensile.La sezione anteriore dello spinello adotta una struttura di protezione labirintica, ha un design impermeabile e è dotato di un dispositivo a tenda d'aria, che assicura che il fluido di taglio non penetri nell'interno del fusibile.
Questi esemplari coprono una varietà di specifiche comuni e modelli di fori di acciaio angolare utilizzato nelle torri delle linee di trasmissione.Consentono ai potenziali utenti o agli ispettori di verificare visivamente le prestazioni dell'apparecchiatura, fornendo così un riferimento concreto e intuitivo per valutare la sua idoneità alle esigenze pratiche di produzione.
È progettato principalmente per la perforazione e la stampatura di acciaio angolare di grandi dimensioni e alta resistenza utilizzato nelle torri delle linee di trasmissione,e è ampiamente applicato in diversi scenari nella costruzione e manutenzione delle infrastrutture di trasmissione di energia.
Nella costruzione di linee di trasmissione ad ultraalta tensione (UHV), dove le torri devono resistere a condizioni meteorologiche estreme e carichi pesanti,Questa attrezzatura assume un ruolo fondamentale nella lavorazione dei componenti in acciaio angolare che costituiscono la struttura principale delle torri- si occupa efficacemente delle operazioni di perforazione e stampaggio per l'acciaio angolare utilizzato nei corpi delle torri, nei bracci incrociati e in altre parti strutturali chiave,garantire dimensioni precise e connessioni robuste per garantire la stabilità complessiva delle torri.
