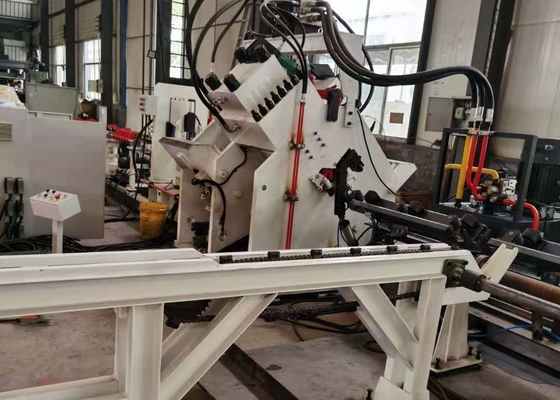

JNC1412 Modello Punzione Marcatura Taglio CNC angolo linea macchina 630/1000KN forza di punzione

JNC1412 Modello Punzonatura Marcatura Taglio CNC Macchina per Linee ad Angolo 630/1000KN Forza di punzonatura

Composizione del prodotto:

Questa macchina è composta principalmente da un trasportatore trasversale, un sistema di carico rotante, un trasportatore di alimentazione, un carrello di alimentazione CNC, un'unità di punzonatura, un'unità di marcatura, un'unità di taglio, un trasportatore di scarico, nonché sistemi idraulici, elettrici e pneumatici, tra gli altri componenti.

Caratteristiche del prodotto:

1. Integra la tecnologia CNC e l'alimentazione con servomotore, garantendo alta efficienza e precisione costante del pezzo. I componenti idraulici, pneumatici ed elettrici principali sono tutti importati.

2. Ogni lato è dotato di tre set di punzoni e matrici, in grado di ospitare tre punzoni con diametri variabili. Sotto il controllo PLC, i tre set di stampi possono muoversi in modo sincrono per regolare il segno di ritorno della punzonatura.

3. Dotata di un computer con interfaccia cinese/inglese per un funzionamento intuitivo, con la capacità di visualizzare diagrammi dei pezzi. La programmazione è semplificata e può utilizzare direttamente i dati del programma generati dal software di tracciatura. Durante la modifica dei programmi, è necessario inserire solo le dimensioni del pezzo, i diametri dei fori, il segno di ritorno e la quantità del pezzo.

4. Il carrello di alimentazione CNC è azionato da un servomotore, con un encoder fotoelettrico che fornisce un feedback in tempo reale. Il controllo a circuito chiuso garantisce un'elevata precisione di posizionamento.

5. I processi di marcatura, punzonatura e taglio sono completamente automatizzati; l'acciaio angolare finito può essere scaricato tramite un dispositivo di ribaltamento pneumatico, riducendo l'intensità operativa.

6. Il sistema di controllo comprende un computer host, un sistema CNC, un servomotore, un PLC e sensori di rilevamento esterni, tra gli altri componenti. Le operazioni di elaborazione vengono avviate semplicemente inserendo le dimensioni del pezzo. Inoltre, i programmi possono essere memorizzati, selezionati, visualizzati e trasmessi in base ai numeri dei pezzi.

Informazioni sui parametri
