Macchina automatica per linea angolare CNC con diametro di foratura 40 mm, cono BT40 del mandrino di foratura

Grande immagine : Macchina automatica per linea angolare CNC con diametro di foratura 40 mm, cono BT40 del mandrino di foratura

Dettagli:

Place of Origin:	China
Marca:	Auten
Certificazione:	ISO9001
Model Number:	ADM2532

Termini di pagamento e spedizione:

Minimum Order Quantity:	1 set
Prezzo:	negotiable
Packaging Details:	By Container
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	100 sets/month

Contatto

Descrizione di prodotto dettagliata

Dimensione angolare (mm):	14014010~25025032	Lunghezza massima della materia prima (m):	14
Forza di marcatura ((kN):	1000	Numero di gruppo di caratteri:	1
Numero di caratteri:	18	Dimensione del carattere (mm):	141019
Intervallo di distanza accurata (mm):	50~220 (Continuo)	Taper del mandrino di perforazione:	BT1 commercio
Diametro massimo di perforazione (mm):	Φ40	Max. velocità di rotazione dello spinello ((r/min):	6000
Evidenziare:	Macchina per linea angolare CNC per foratura , Macchina automatica per linea angolare CNC , Macchina per linea angolare CNC da 40 mm

Macchina per foratura angolare CNC con diametro di foratura 40 mm, 3 lame per lato

Utilizzo del prodotto:

È progettata principalmente per operazioni di foratura e stampaggio su acciaio angolare di grandi dimensioni e ad alta resistenza utilizzato nelle torri delle linee di trasmissione.Tutti i fori richiesti sull'acciaio angolare possono essere lavorati su questa linea di produzione, con una qualità dei fori superiore, un'elevata precisione di posizionamento, nonché eccezionali capacità di produzione ed automazione.

Macchina automatica per linea angolare CNC con diametro di foratura 40 mm, cono BT40 del mandrino di foratura 0

Caratteristiche del prodotto:

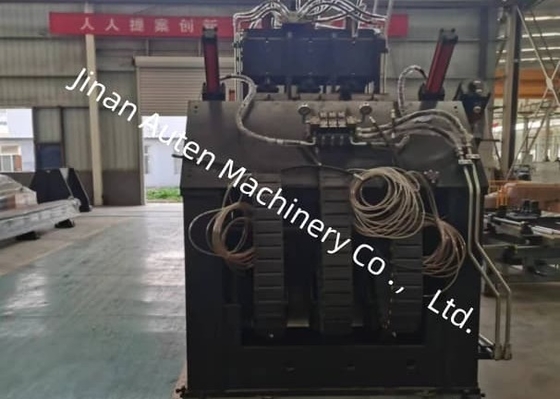

L'unità di digitazione utilizza una struttura a telaio chiuso, caratterizzata da elevata resistenza e prestazioni stabili. L'unità di stampa comprende un supporto letto fissato alla base della macchina, un letto mobile e una scatola caratteri a testa di stampa a comando idraulico. La stampa viene eseguita nelle posizioni specificate nei disegni in base alle istruzioni del computer. Per estendere l'intervallo di lavorazione della macchina, è stato aggiunto un meccanismo di regolazione manuale, che consente di modificare la posizione verso il basso del letto mobile (ovvero la posizione della testa dei caratteri) per adattarsi alle posizioni di digitazione di acciaio angolare con specifiche diverse.

Il processo di foratura raggiunge un'elevata precisione di posizionamento. Il dispositivo di alimentazione di questa linea di produzione è azionato da un servomotore tramite un sistema di trasmissione a cremagliera, dotato di un meccanismo di rilevamento per la cremagliera e l'ingranaggio, nonché di un encoder di rilevamento per il feedback di precisione di posizionamento, formando un sistema di controllo a ciclo chiuso completo. Il movimento della testa di alimentazione della foratura lungo la direzione dei due lati dell'acciaio angolare è azionato da un servomotore tramite una trasmissione a vite a sfera, garantendo un'elevata precisione nel posizionamento dei fori sui pezzi in lavorazione in acciaio angolare.

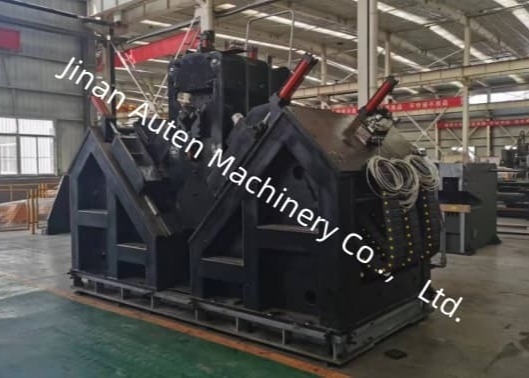

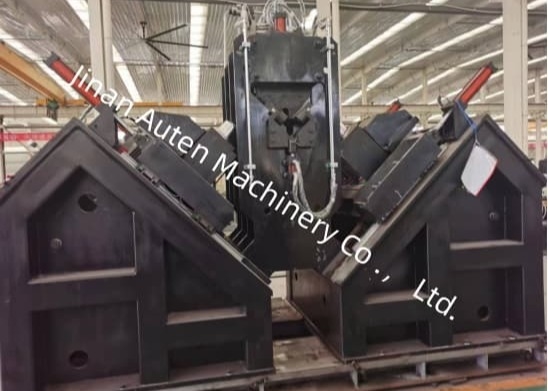

Efficienza di foratura e qualità dei fori superiori sono i tratti distintivi di questo sistema.L'unità di foratura è dotata di sei set di teste di foratura CNC, con tre allocate a ciascuna ala dell'acciaio angolare.I fori con diametro identico e distanza finale su entrambe le ali possono essere forati simultaneamente dalle corrispondenti teste di foratura su entrambi i lati.Il mandrino di foratura utilizza un mandrino di precisione BT40 taiwanese (con raffreddamento interno), mentre la testa di foratura utilizza una punta da trapano in metallo duro, raggiungendo una velocità di taglio fino a 200 m/min, significativamente superiore ai 25-35 m/min tipici delle punte elicoidali in acciaio rapido convenzionali.

La testa di alimentazione della foratura CNC è alimentata da un servomotore, con il suo avanzamento rapido, l'avanzamento di lavoro e la retrazione rapida controllati e automatizzati dal sistema CNC.La posizione di retrazione del trapano può essere preimpostata tramite l'host computer, riducendo al minimo le corse a vuoto e migliorando ulteriormente l'efficienza di produzione.I fori prodotti vantano una tolleranza di diametro inferiore a 0,1 mm e una finitura superficiale (Ra) inferiore a 6,3μm, garantendo un'eccezionale qualità di lavorazione dei fori.

Parametri principali:

Modello	ADM2532
Dimensione angolare (mm)	14014010~25025032
Lunghezza massima della materia prima (m)	14
Forza di marcatura (kN)	1000
N. di gruppo di caratteri	1
N. di carattere	18
Dimensione carattere (mm)	141019
Intervallo di distanza precisa (mm)	50~220 (Senza gradini)
N. di fori per lato	3 (2 gruppi, 6 in totale)
N. di lame per lato	3
Conicità del mandrino di foratura	BT40
Diametro massimo di foratura (mm)	Φ40
Velocità massima di rotazione del mandrino (giri/min)	6000
Unità di raffreddamento del trapano	MQL 360-2 (Raffreddamento a secco)
Capacità di stoccaggio dell'olio dell'unità di raffreddamento	2L
Olio da taglio	Oli da taglio micro a base vegetale (2000-25)
Consumo di carburante	5~50 ml/h
Tipo di azionamento del carrello CNC	Servomotore CA, azionamento a cremagliera e pignone
Velocità massima di avanzamento dell'angolo (m/min)	40
Metodo di azionamento del movimento di allineamento dell'asse AB	Guida di movimento lineare; servomotore CA; vite a sfera Azionamento secondario
Velocità massima di spostamento dello skateboard della testa di foratura (m/min)	10
Tipo di azionamento della testa di foratura	Guida di movimento lineare; servomotore CA; vite a sfera Azionamento secondario
Velocità massima di avanzamento della testa di foratura (m/min)	14
Metodo di lavoro del braccio del carrello di alimentazione	Tipo di sollevamento verticale
Numero di cilindri di ribaltamento sul lato di scarico	4
Metodo di raffreddamento della stazione idraulica	Raffreddamento ad aria
N. di assi CNC	9
Pressione dell'aria (MPa)	1
Potenza totale	Circa 150KW
Dimensioni complessive (m)	338.52.5
