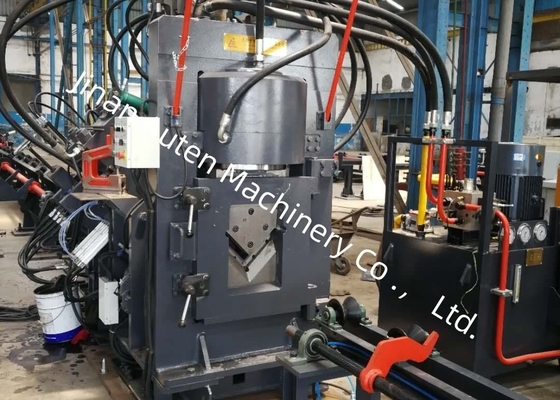

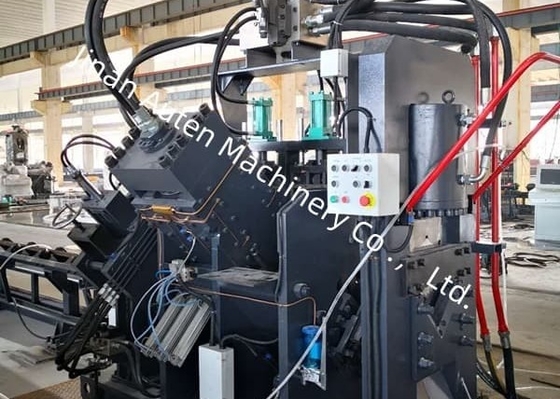

Macchina per punzonatura, marcatura e taglio angolari CNC con 2 punzoni per lato, forza di punzonatura 630KN
Settore di applicazione:
Questa macchina è un'attrezzatura specializzata progettata per operazioni di punzonatura, marcatura e taglio di acciaio angolare nel settore delle torri in acciaio angolare.
Caratteristiche del prodotto:
1. Integra la tecnologia CNC e l'alimentazione con servomotore, garantendo alta efficienza e precisione costante del pezzo. I componenti idraulici, pneumatici ed elettrici principali sono tutti importati.
2. Ogni lato è dotato di tre set di punzoni e matrici, in grado di ospitare tre punzoni con diametri diversi. Sotto il controllo PLC, i tre set di stampi possono muoversi in modo sincrono per regolare il contrassegno di punzonatura.
3. Dotata di un computer con interfaccia cinese/inglese per un funzionamento intuitivo, con la capacità di visualizzare diagrammi dei pezzi. La programmazione è semplificata e può utilizzare direttamente i dati del programma generati dal software di tracciatura. Durante la modifica dei programmi, è necessario inserire solo le dimensioni del pezzo, i diametri dei fori, il contrassegno e la quantità del pezzo.
4. Il carrello di alimentazione CNC è azionato da un servomotore, con un encoder fotoelettrico che fornisce feedback in tempo reale. Il controllo a circuito chiuso garantisce un'elevata precisione di posizionamento.

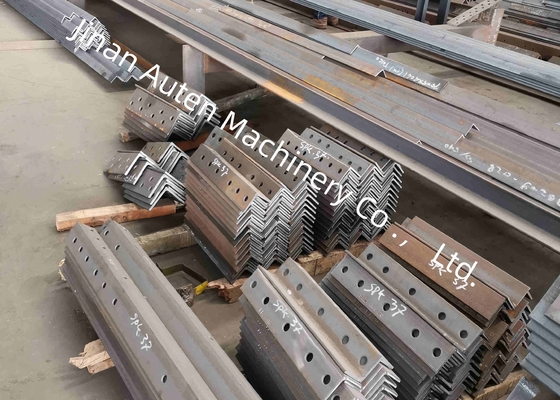

5. I processi di marcatura, punzonatura e taglio sono completamente automatizzati; l'acciaio angolare finito può essere scaricato tramite un dispositivo di ribaltamento pneumatico, riducendo l'intensità operativa.
6. Il sistema di controllo comprende un computer host, un sistema CNC, un servomotore, un PLC e sensori di rilevamento esterni, tra gli altri componenti. Le operazioni di elaborazione vengono avviate semplicemente inserendo le dimensioni del pezzo. Inoltre, i programmi possono essere memorizzati, selezionati, visualizzati e trasmessi in base ai numeri dei pezzi.
7. L'unità di marcatura adotta una struttura a telaio chiuso per una maggiore rigidità. Quattro gruppi di scatole di caratteri sono fissati sull'unità di marcatura, selezionabili tramite programma, e il contrassegno di marcatura può essere impostato arbitrariamente.
8. I cilindri di punzonatura, marcatura e taglio sono di specifiche maggiorate; il carrello NC presenta un design aggiornato e più robusto; e i morsetti sono rinforzati per una maggiore durata.
Specifiche tecniche:
| Funzioni |
Punzonatura, marcatura, taglio |
| Dimensione angolare (mm) |
∟40×40×3～∟140×140×12 |
| Lunghezza massima del grezzo (m) |
12 |
| Lunghezza massima del finito (m) |
10 |
| Punzonatura massima (dia. х thi.) (mm) |
Φ26×12(Materiale:Q345 510N/mm2) |
| Punzoni per lato |
2 |
| Forza di punzonatura (kN) |
630 |
| Forza di marcatura (kN) |
630 |
| Gruppo di lettere di marcatura |
4 |
| Numero di lettere per gruppo |
12 |
| Dimensione della lettera (mm) |
14×10×19 |
| Modalità di taglio |
Taglio a lama singola |
| Assi CNC |
3 |
| Velocità di alimentazione dell'angolo (m/min) |
80 |
| Metodo di raffreddamento del sistema idraulico |
Raffreddamento ad acqua |
| Precisione di lavorazione |
In conformità con GB2694 |
| Funzione del programma |
Inserimento tramite tastiera e interfaccia USB |
| Dimensioni (mm) |
28000×6500×2200 |
