Punzonatrice, marcatrice e foratrice CNC angolare per acciaio da 220V con componenti principali PLC

Grande immagine : Punzonatrice, marcatrice e foratrice CNC angolare per acciaio da 220V con componenti principali PLC

Dettagli:

Luogo di origine:	Cina
Marca:	Auten
Certificazione:	ISO9001
Numero di modello:	JNC2532/JNC2532G

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 SET
Tempi di consegna:	30 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	100 set/mese

Contatto

Descrizione di prodotto dettagliata

Dimensione angolare (mm):	14014010~25025032	Lunghezza massima della materia prima (m):	14
Forza di marcatura ((kN):	1000	Numero di gruppo di caratteri:	1
Numero di caratteri:	18	Dimensione del carattere (mm):	141019
Intervallo di distanza accurata (mm):	50~220 (Continuo)	Taper del mandrino di perforazione:	BT1 commercio
Diametro massimo di perforazione (mm):	Φ40	Max. velocità di rotazione dello spinello ((r/min):	6000
Unità di raffreddamento per foratura:	MQL 360-2 (Raffreddamento a secco)
Evidenziare:	Foratrice angolare CNC da 220V , Foratrice angolare CNC con PLC , Macchina per foratura

Macchina per foratura e marcatura angolari CNC Modello JNC2532/JNC2532G

Composizione del prodotto:
Questa macchina è un'attrezzatura specializzata per la foratura e la marcatura di acciaio angolare, principalmente al servizio dell'industria delle torri in acciaio angolare. I suoi componenti principali includono un trasportatore trasversale, un sistema di carico rotante, un trasportatore di alimentazione, un carrello di alimentazione CNC, un'unità di foratura, un'unità di marcatura, un trasportatore di scarico, nonché sistemi idraulici, elettrici e pneumatici integrati.

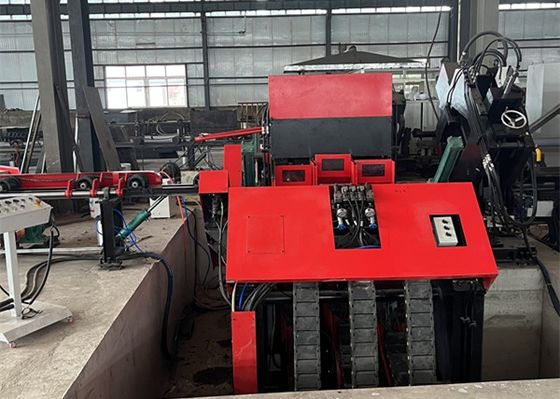

Punzonatrice, marcatrice e foratrice CNC angolare per acciaio da 220V con componenti principali PLC 0

Caratteristiche del prodotto:

Linea di lavorazione altamente integrata

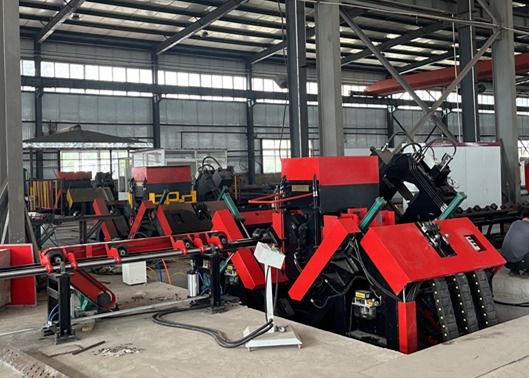

La linea di lavorazione comprende un trasportatore trasversale, un trasportatore di ribaltamento, un trasportatore di alimentazione, un carrello di alimentazione CNC, due set di unità di foratura, un set di unità di marcatura, un trasportatore di scarico e le relative stazioni idrauliche e sistemi di raffreddamento. Sfruttando la tecnologia CNC avanzata e l'alimentazione servoassistita, garantisce operazioni ad alta efficienza e precisione costante del pezzo.

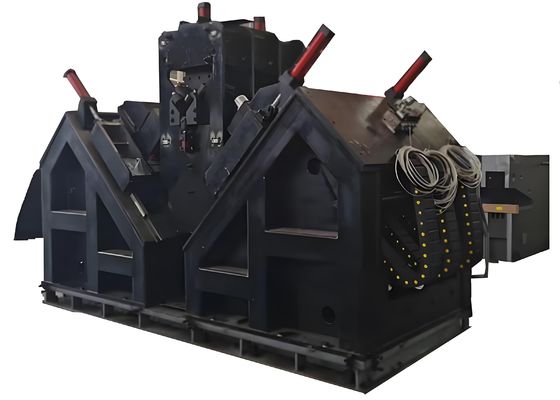

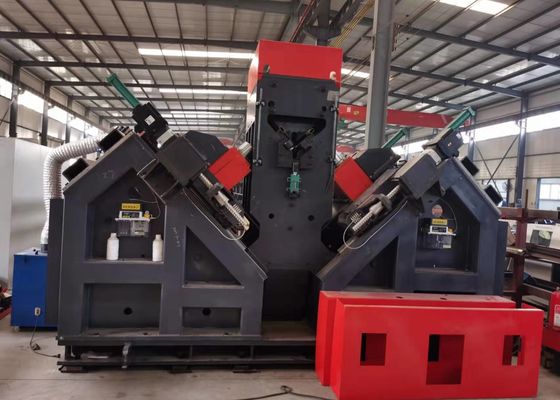

Configurazione di foratura a doppia faccia
Dotata di un'unità di foratura su ciascun lato, ogni unità può ospitare tre punte di diverse dimensioni. Le unità di foratura consentono il movimento CNC coordinato, facilitando la regolazione precisa dei passi di foratura e garantendo un posizionamento accurato dei fori.
Funzionamento a controllo di precisione
Tutte le velocità di rotazione del mandrino sono infinitamente regolabili tramite convertitori di frequenza, mentre le velocità di avanzamento possono essere regolate finemente utilizzando valvole di regolazione della velocità. Le transizioni automatiche tra avanzamento rapido, avanzamento di lavoro e retrazione rapida dei mandrini semplificano il processo di lavorazione.
Sistemi di marcatura e raffreddamento avanzati
La linea di foratura è dotata di un'unità di marcatura dedicata con passi di marcatura facilmente programmabili. Il processo di marcatura, il bloccaggio del pezzo e l'alimentazione di foratura sono alimentati da un sistema idraulico con componenti chiave importati. Un sistema di raffreddamento a circolazione è integrato per prolungare la durata utile delle punte.
Flusso di lavoro completamente automatizzato
La macchina consente l'automazione completa dei processi di marcatura e foratura. I prodotti finiti in acciaio angolare vengono scaricati tramite un dispositivo di ribaltamento pneumatico, riducendo significativamente l'intensità del lavoro e offrendo un vantaggio competitivo rispetto a soluzioni industriali simili.
Sistema di controllo intelligente
Il sistema di controllo, composto da un computer host, servomotori, PLC e interruttori di monitoraggio esterni, genera automaticamente programmi di elaborazione all'inserimento delle dimensioni del pezzo. I programmi possono essere salvati, selezionati, visualizzati e trasferiti in base ai numeri dei pezzi, migliorando la flessibilità operativa.
Maggiore adattabilità di elaborazione
La linea di lavorazione è dotata di un dispositivo di supporto e pressatura, che consente la lavorazione di acciaio angolare con piegature significative per soddisfare diverse esigenze di produzione.
Robusta funzione di autodiagnosi
La macchina è integrata con un sistema di autodiagnosi per l'identificazione rapida e la risoluzione dei problemi di guasti operativi, riducendo al minimo i tempi di inattività e garantendo prestazioni affidabili.

Informazioni sui parametri

Modello	JNC2532	JNC2532G
Dimensione angolare (mm)	140×140×10~250×250×32
Diametro di foratura (mm)	13.5~40
Forza di marcatura (kN)	1200
Lunghezza massima del grezzo (m)	14
Gamma di retro marcatura (mm)	50-220 (senza gradini)
N. di fori su ciascun lato	3
N. di scatole di caratteri	4
N. di caratteri in ogni scatola di caratteri	18
Lato carattere (mm)	14×10×19
Assi CNC	3	9
Velocità di avanzamento dell'angolo (m/min)	40
Corsa del mandrino (mm)	180	140
Velocità di rotazione del mandrino (giri/min)	180-560, Regolazione continua del trasduttore	6000
Conicità del mandrino di foratura	/	BT40
Modalità di programmazione	Ingresso tramite tastiera, interfaccia USB
Dimensioni complessive (m)	32x8.9x2.5	34.5×8×3
