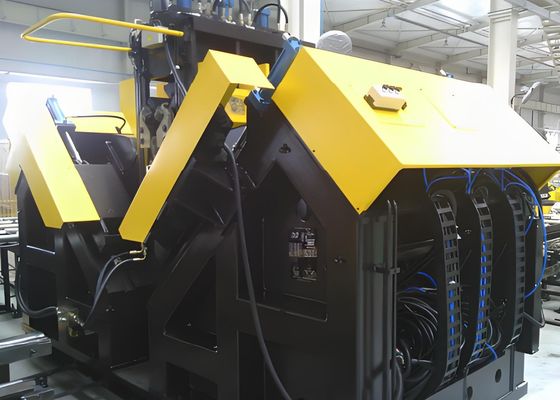

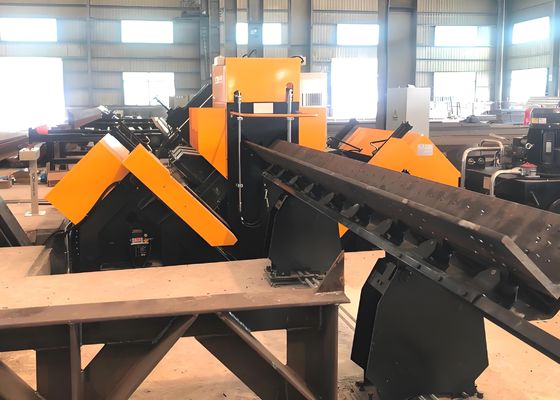

3 lame su ogni lato Alta efficienza CNC angolare macchina di linea BT40 Taper di fusole di perforazione

3 lame per lato, macchina per linee angolari CNC ad alta efficienza, cono BT40 del mandrino di foratura

Utilizzo del prodotto:

Questa attrezzatura è principalmente dedicata alla foratura e stampaggio di angolari di grandi dimensioni e ad alta resistenza utilizzati nelle torri delle linee di trasmissione. Tutti i fori richiesti sull'angolare possono essere lavorati su questa linea di produzione, che presenta una qualità superiore dei fori, una precisa accuratezza posizionale, nonché un'elevata efficienza di produzione e capacità di automazione.

Caratteristiche del prodotto:

1. Alto livello di automazione. La linea di produzione è dotata di un dispositivo di carico automatico (composto da un canale di alimentazione trasversale e un telaio di carico rotante), un dispositivo di scarico automatico e un dispositivo di alimentazione automatico. Tutti i fori e i segni di marcatura in acciaio sull'angolare possono essere completati in un'unica passata attraverso la linea di produzione, senza bisogno di assistenza manuale durante la lavorazione, riducendo così significativamente l'intensità del lavoro degli operai.

(1) Il telaio e la piastra di base sono fabbricati con assemblaggi saldati in acciaio strutturale di alta qualità (Q345) e l'intera macchina è conforme agli standard specificati nelle Condizioni tecniche generali per il sistema CNC delle macchine utensili, Condizioni tecniche per le parti saldate di macchine per forgiatura e pressatura, Condizioni tecniche per macchine utensili per taglio metalli e Principi generali per l'ispezione di precisione di macchine per forgiatura e pressatura.

(2) La qualità della saldatura di ogni componente saldato dell'attrezzatura è conforme ai requisiti pertinenti di JB/T8609 e la lunghezza e la spaziatura delle saldature intermittenti sono uniformi.

(3) Le parti forgiate devono essere prive di difetti come delaminazione, piegatura, crepe, fori di sabbia e fori d'aria.

(4) Tutti i componenti metallici saldati, così come le parti fuse (forgiate) compresi la fusoliera, il banco di lavoro, la base e il blocco cilindri, subiscono un rinvenimento per eliminare le sollecitazioni interne.

(5) Forgiati, saldature e fusioni chiave sono sottoposti a ispezioni di rilevamento dei difetti, con difetti interni e crepe severamente vietati, garantendo la conformità agli standard pertinenti.

2. L'unità di digitazione adotta una struttura chiusa con elevata resistenza e prestazioni stabili. L'unità di stampa è dotata di un supporto letto fissato sulla base della macchina, un letto mobile e una scatola caratteri a testa di stampa a comando idraulico. Le operazioni di stampa vengono eseguite nelle posizioni specificate nei disegni in conformità con le istruzioni del computer. Per espandere la gamma di lavorazione della macchina, è stato incorporato un meccanismo di regolazione manuale, che consente di regolare la posizione verso il basso del corpo mobile (ovvero la posizione della testa del carattere) per adattarsi alle posizioni di digitazione di angolari con specifiche diverse.

Parametri principali:
