Circuito di foratura e marcatura angolare CNC con potenza totale di circa 150KW, 9 assi CNC, stazione idraulica e metodo di raffreddamento ad aria

Circa 150KW Potenza totale Linea CNC di trivellazione angolare e marcatura 9 assi CNC Metodo di raffreddamento ad aria della stazione idraulica

Uso del prodotto:

Questa apparecchiatura è destinata principalmente alla perforazione e alla stampatura di acciaio angolare di grande dimensione e alta resistenza utilizzato nelle torri delle linee di trasmissione.Tutti i fori necessari sull'acciaio angolare possono essere lavorati su questa linea di produzione, caratterizzato da una qualità superiore delle fori, precisione di posizionamento, nonché elevata efficienza produttiva e livelli di automazione.

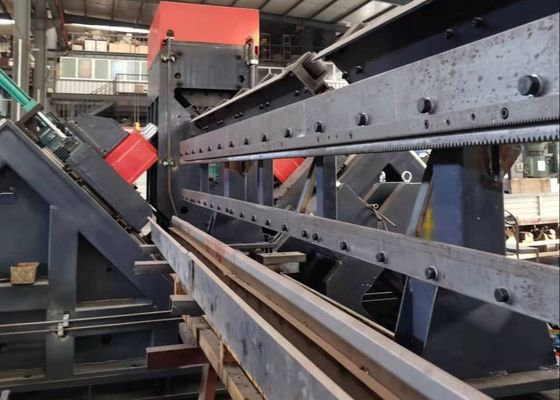

L'impianto di alimentazione di questa linea di produzione è azionato da un servomotore tramite un meccanismo di ingranaggi e scaffalature ed è dotato di un scaffalatore di rilevamento, di un ingranaggio di rilevamento,con una capacità di accensione di almeno 50 W,Il movimento della testa di potenza di perforazione lungo le direzioni dei due fianchi dell'acciaio angolare è guidato da un servomotore attraverso una vite a sfera,garantire un'elevata precisione di posizionamento dei fori sui pezzi di acciaio angolari.

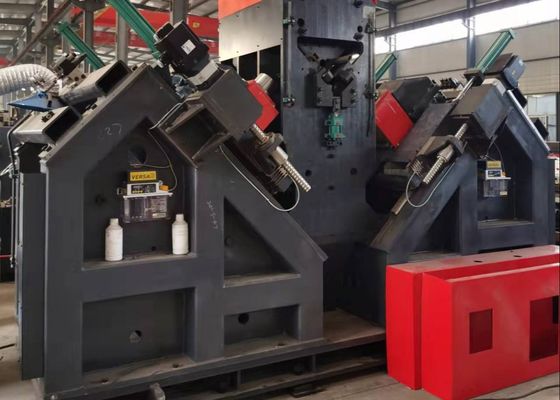

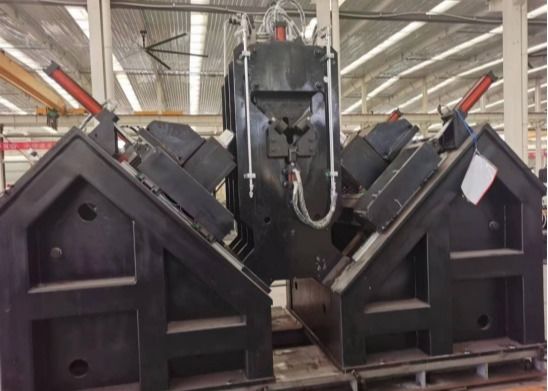

L'unità di perforazione è dotata di sei serie di teste di perforazione CNC, con tre serie assegnate a ciascuna delle due flange dell'acciaio angolare.I fori dello stesso diametro e con la stessa distanza di fine su entrambe le flange possono essere forati simultaneamente dalle corrispondenti teste di perforazione su ciascun latoIl fusibile di perforazione utilizza un fusibile di precisione BT40 taiwanese (con raffreddamento interno) e la testa di perforazione utilizza un trapano di carburo cementato.La velocità di taglio della trivella raggiunge fino a 200 m/min (rispetto ai 25-35 m/min per le trivelle convenzionali ad alta velocità in acciaio)Il servomotore azionerà la testina di trivellazione CNC per l'alimentazione, con il rapido traverso del trapano, l'alimentazione di lavoro,con una lunghezza di rotazione superiore a 15 mmLa posizione di ritratto della trivella può essere predefinita nel computer ospitante, riducendo i colpi di inattività e migliorando ulteriormente l'efficienza di produzione..1 mm e la finitura superficiale del foro (Ra) è inferiore a 6,3 μm, garantendo un'elevata qualità di lavorazione del foro.

(1)Il motore a fusione dell'unità di perforazione adotta un motore inverter di alta qualità, con una velocità massima di fusione fino a 6000 giri/min.
(2) La velocità di alimentazione del tubo di trivellazione è di circa 40 m/min (regolabile).
(3) I componenti sottoposti a tensione, come il fusibile, sono sottoposti a forgiatura, trattamento termico e prova non distruttiva in conformità con le norme, garantendo una resistenza, una durezza e una resistenza all'usura sufficienti.e elevata resistenza alla stanchezza per soddisfare i requisiti di alimentazione a lungo termine e operazioni di rotazioneIl fusibile è proveniente da marchi taiwanesi come Jianchun o Danquan.

(4) Per garantire l'accuratezza di funzionamento dell'apparecchiatura, la deflessione del mandrino deve essere inferiore a 1/1000 dello span in tutte le condizioni di carico massimo.
(5)La distanza di alimentazione del fusibile è dotata di una funzione di compensazione regolabile.
(6) Gli interruttori di movimento sono installati nelle posizioni limite superiore e inferiore del movimento collineare della testa di potenza dell'unità di perforazione per servire come protezione limite.
(7)Oltre alla protezione dell'interruttore di limite installata sulla testa di potenza dell'unità, il sistema di controllo è anche dotato di una protezione di limite morbida per le sue posizioni limite.

Parametri principali:
