Stazione di saldatura robotizzata standard flessibile per attrezzature ingegneristiche e cantieristica navale

Stazione di lavoro di saldatura robotica standard flessibile per apparecchiature di ingegneria e costruzione navale

Introduzione alla stazione di lavoro standard di saldatura

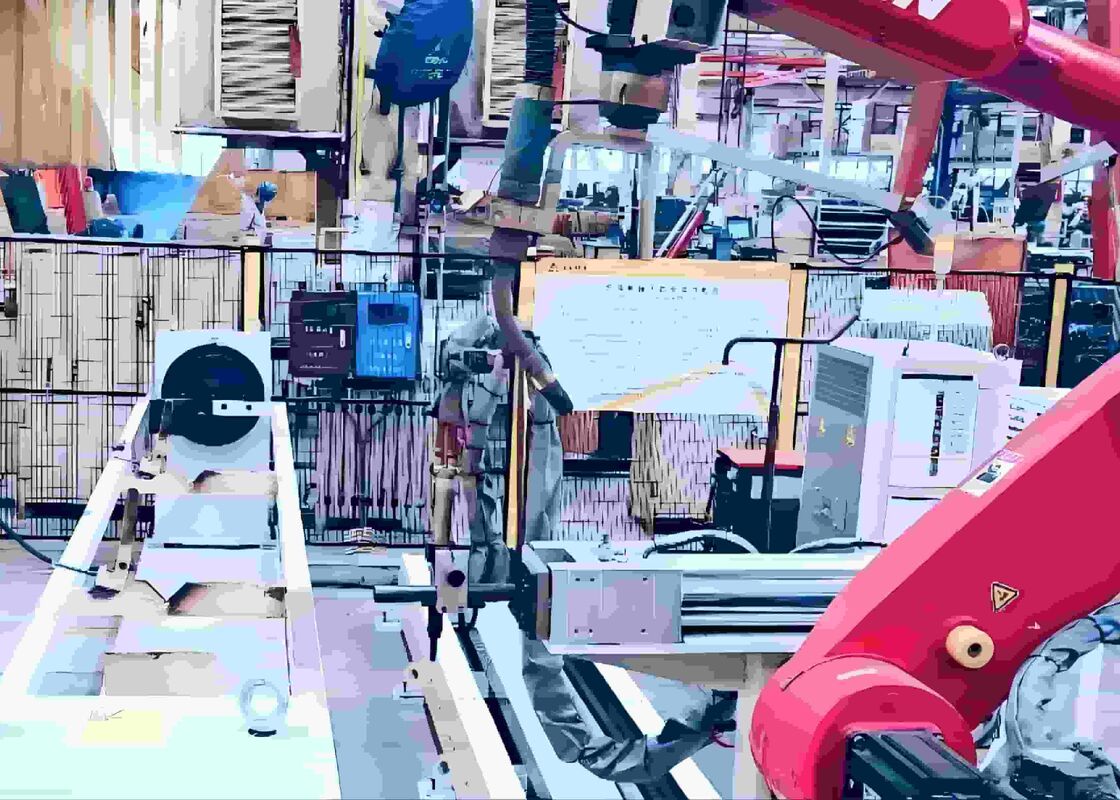

Una stazione di lavoro di saldatura robotica è composta principalmente da un robot di saldatura industriale, alimentazione elettrica di saldatura, torcia di saldatura, funzioni avanzate di processo di saldatura, sistema di galleria, posizionatore,e apparecchi di tenuta di lavoro dedicati. integrando un sistema robotico intelligente con assi esterni flessibili, la postazione di lavoro estende l'involucro di lavoro effettivo, migliora la qualità della saldatura,e supporta operazioni di saldatura in più posizioni, che fornisce una soluzione automatizzata completa per pezzi di lavorazione strutturali complessi.

Specificità delle prestazioni

Caratteristiche integrate

1. Alta produttività e funzionamento continuo affidabile
Il sistema supporta la produzione continua 24 ore su 24, aumentando notevolmente il volume di produzione.Riducendo la dipendenza dalle abilità manuali di saldatura e riducendo al minimo gli errori associati all'operazione umana, aiuta i produttori a ridurre i costi di manodopera e a migliorare l'efficienza generale della produzione.

2. Miglioramento della sicurezza e delle prestazioni ambientali
La tecnologia di saldatura intelligente riduce efficacemente l'esposizione alle radiazioni d'arco, ai fumi di saldatura e agli schizzi, contribuendo a un ambiente di lavoro più sicuro e a migliori condizioni di funzionamento.Quando integrato con il sistema di estrazione e depurazione dei fumi di Sicheng, il posto di lavoro promuove ulteriormente un ambiente di produzione più pulito e più rispettoso dell'ambiente.

3Controllo accurato del processo e qualità costante della saldatura
I parametri di saldatura stabili e controllati con precisione contribuiscono a mantenere la formazione uniforme della saldatura e riducono i requisiti di rilavoro.Le tecnologie intelligenti di rilevamento e monitoraggio riducono inoltre al minimo l'influenza delle variazioni ambientali e operative sulla qualità della saldatura.

4- Funzionamento flessibile per diverse applicazioni di saldatura
La postazione di lavoro offre un'ampia gamma di funzionamento e supporta la saldatura multiangolare e multi-posizionale.La sua configurazione flessibile lo rende adatto a componenti strutturali complessi e consente la produzione automatizzata in una vasta gamma di applicazioni industriali.

Serie di stazioni di lavoro standard

La stazione di lavoro di saldatura robotica standard supporta più di 200 combinazioni di configurazione che coinvolgono robot, posizionatori, rotaie di terra e sistemi di portiere.Questa architettura modulare si adatta alla rotazione, riposizionamento e manipolazione dei diversi pezzi da lavorare, nel rispetto dei loro specifici requisiti di processo di saldatura.

Caratteristiche del prodotto

1. Disegno della tavola di contorno di piccole parti:
Per affrontare le sfide associate ai piccoli componenti con diverse geometrie e configurazioni, la postazione di lavoro incorpora un tavolo di contorno dedicato.Questa soluzione mantiene la precisione di posizionamento fino a 0.1 mm tra componenti di piccole dimensioni, migliorando la precisione di riconoscimento e risolvendo le difficoltà associate all'identificazione di numerose parti di forma irregolare.

2- Intelligente posizionamento 3D per il contatto:
Il robot di saldatura incorpora un sistema intelligente di posizionamento 3D basato su un algoritmo brevettato.il sistema calcola la postura del robot e applica automaticamente la compensazione posizionale, affrontando efficacemente le deviazioni dimensionali nei componenti strutturali e migliorando la precisione di posizionamento delle piccole parti.

3. Agganciatore ad angolo adattivo tamponato:
Il robot di movimentazione è dotato di un tampone,un'impugnatura ad angolo adattabile progettata per compensare il posizionamento sospeso o irregolare di piccoli componenti causato da variazioni dimensionali in gruppi saldatiQuesta configurazione garantisce una gestione sicura e stabile dei componenti durante tutto il processo produttivo.

4. Posizionatori mobili di testa e coda:
Per accogliere componenti strutturali con lunghezze e configurazioni diverse, il sistema adotta un posizionatore di stagno mobile.La sua capacità di posizionamento regolabile migliora la flessibilità della postazione di lavoro e facilita la manipolazione efficiente di diverse dimensioni del pezzo da lavoro.

5Sistema di scivolo a doppia stazione robot:
La configurazione a doppio robot consente a due robot di saldatura di condividere una piattaforma di viaggio comune operando in modo indipendente.Migliora l'utilizzo delle postazioni di lavoro, e riduce significativamente i cicli di produzione complessivi.

6Miglioramento dell'efficienza produttiva e della qualità della saldatura:

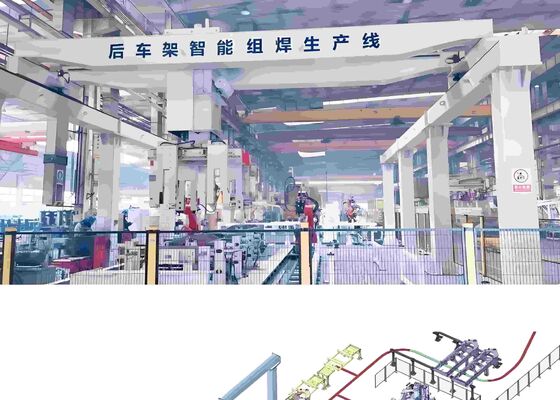

Prendendo come esempio la saldatura di piccoli componenti per il telaio posteriore di un caricatore 955, il sistema automatizzato riduce il tempo di saldatura di un singolo componente a circa 45 minuti,che rappresenta un miglioramento del 25% rispetto alla saldatura manuale convenzionaleAllo stesso tempo, il tasso di qualificazione del prodotto aumenta dal 91% al 97,5%, dimostrando miglioramenti significativi nell'efficienza della produzione, nella coerenza dei processi e nella qualità del prodotto finito.

Applicazioni

Macchine e apparecchi di costruzione:Utilizzato nella produzione di varie parti meccaniche di precisione, come quelle per l'industria automobilistica e aerospaziale.

Costruzione navale:Saldatura ad alta resistenza per componenti strutturali di navi, cornici di cabine, ecc.

Strutture in acciaio:Utilizzato negli edifici in acciaio per migliorare la capacità di carico e le prestazioni sismiche della struttura.

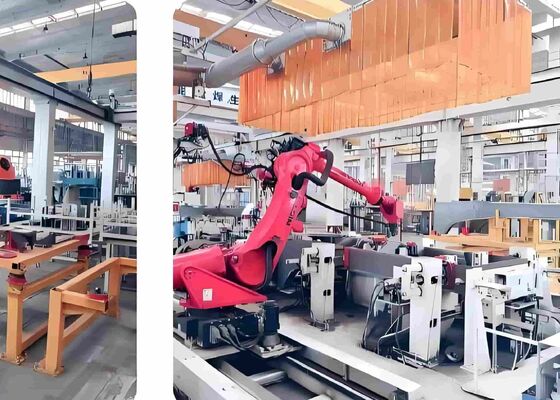

Casi di applicazione:
