Servo-driven Automobil Longitudinal Beam Flat Plate CNC Punching Line
Introduzione al prodotto:
La nostra azienda ha sviluppato con successo una linea di produzione di lavorazione della lamiera CNC ad alte prestazioni progettata specificamente per la punzonatura di precisione di travi longitudinali automobilistiche ad alta resistenza.Sviluppato per componenti di trave ultralarghe e heavy-gauge comunemente utilizzati nei camion pesanti, veicoli minerari, macchine di ingegneria e altri veicoli commerciali specializzati, il sistema offre un'eccezionale precisione di lavorazione, un'eccellente efficienza di produzione,e affidabile stabilità operativa a lungo termineFornisce una soluzione di produzione avanzata ed efficiente per la produzione di chassis di veicoli moderni.
Principali parametri tecnici:
| - No, no, no, no. |
Nome |
Valore |
| 1 |
Forza nominale |
1200KN |
| 2 |
Dimensioni e gamma delle piastre di lavorazione |
| 3 |
Distanze |
4 000 ‰ 8 000 mm |
| Larghezza |
200 ‰ 550 mm |
| Spessore |
3 ̊6 mm |
| Fabbricazione di fogli di legno |
≤ 7 mm/10 m |
| Diseguaglianza della lamiera sull'asse X |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Diseguaglianza della lamiera sull'asse Y |
5 mm |
| Fabbricazione di fogli |
≤ 50 mm |
| Proprietà meccaniche del foglio |
σb=510850N/mm2 |
| 4 |
Massimo diametro di foratura |
φ60 mm |
| 5 |
Numero di moduli |
25 |
| 6 |
Velocità massima |
| Asse X |
Max = 50 m/min |
| Asse Y |
Max = 30 m/min |
| 7 |
Precisione del trattamento |
| Asse X |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| Asse Y |
±0,2 mm / 600 mm |
| 8 |
Metodo di lavorazione |
Filtrazione |
| 9 |
Referenze |
L'asse X è lungo la lunghezza della piastra, e la coordinata X del buco si basa sull'estremità della piastra; l'asse Y è la larghezza della piastra, e il punto di riferimento è la linea centrale.
|
| 11 |
Modalità di funzionamento |
Manuale, automatico |
Caratteristiche del prodotto
1La linea di produzione integra l'avanzato sistema di controllo CNC 828D con un sistema di alimentazione servo-driven ad alte prestazioni,consentendo velocità di elaborazione rapide mantenendo un'eccellente precisione dimensionale, ripetibilità superiore e prestazioni di lavorazione costanti durante l'intero processo di produzione.
2Un meccanismo di centraggio automatico servo controllato è integrato nel sistema di rullo di supporto del materiale, consentendo un'efficiente lavorazione di travi longitudinali con diverse strutture trasversali.Il sistema si adatta automaticamente alle variazioni di altezza nell'intervallo di 0 ∼ 200 mm, garantendo un posizionamento accurato del pezzo, un supporto materiale stabile e prestazioni di alimentazione affidabili.
3L'apparecchiatura supporta l'installazione di fino a 25 matrici di perforazione con diversi diametri, fornendo configurazioni flessibili di attrezzature e una gestione efficiente delle matrici.La progettazione ottimizzata degli attrezzi consente una rapida sostituzione e un'adeguata regolazione, riducendo significativamente il tempo di preparazione migliorando al contempo la flessibilità della produzione e l'efficienza operativa complessiva.
4L'intero flusso di lavoro di produzione, compreso il carico dei materiali, le operazioni di foratura e lo scarico dei componenti finiti, viene completato attraverso un processo completamente automatizzato.Questa automazione integrata riduce il coinvolgimento manuale, riduce i requisiti di manodopera e migliora notevolmente la produttività produttiva e la coerenza dei processi.
5. I rifiuti di perforazione vengono raccolti e scaricati automaticamente attraverso un sistema integrato di rimozione dei rottami.e supporta continuamente, stabile e senza interruzioni.
6. Il sistema di programmazione intelligente supporta l'importazione diretta di disegni AutoCAD e file DXF generati da varie piattaforme CAD mainstream.il sistema interpreta automaticamente i dati di progettazione e genera programmi di lavorazione, semplificando le procedure di programmazione, riducendo il tempo di installazione e riducendo al minimo i potenziali errori operativi.

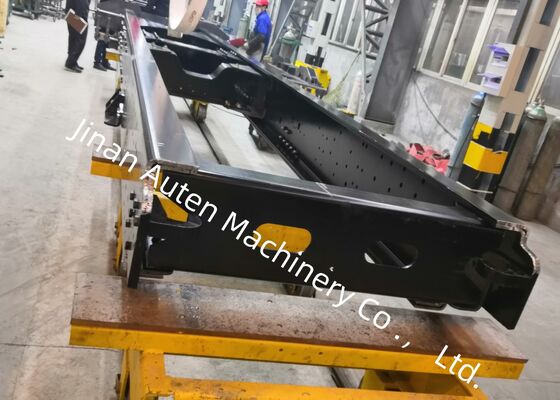

La vetrina del prodotto presenta una raccolta accuratamente selezionata di campioni di fasce longitudinali finite fabbricate su questa linea di produzione automatizzata,con una lunghezza massima di 20 mm o più ma non superiore a 30 mmQuesti pezzi dimostrativi illustrano chiaramente l'eccezionale precisione di posizionamento delle fori della macchina.qualità di punzione superiore, ed eccezionale consistenza dimensionale, permettendo ai clienti, ingegneri e ispettori di qualità di valutare direttamente la capacità di lavorazione dell'attrezzatura, la precisione di produzione,e affidabilità della produzione.
Questa avanzata macchina CNC per perforare le travi longitudinali è specificamente progettata per perforare con precisione le travi longitudinali piane utilizzate nell'industria automobilistica.È ampiamente utilizzato nella produzione di travi longitudinali del telaio per camion pesanti, veicoli minerari, macchinari da costruzione e altri veicoli commerciali specializzati.Produrre disegni di fori molto precisi che soddisfino i severi requisiti di montaggio strutturale e di ingegneria, l'apparecchiatura fornisce una soluzione di fabbricazione affidabile per componenti critici portanti.la capacità di produzione automatizzata contribuisce in modo significativo al miglioramento dell'efficienza della produzione, maggiore integrità strutturale e qualità dei prodotti sempre superiore.
