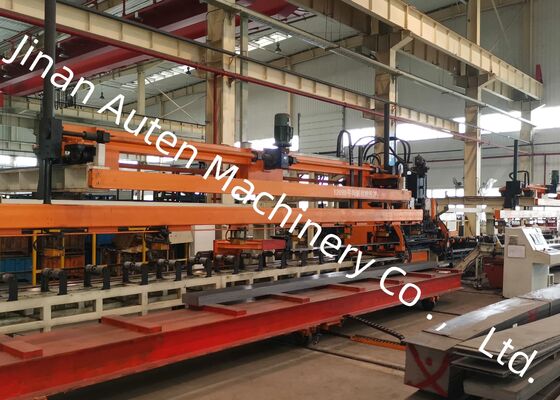

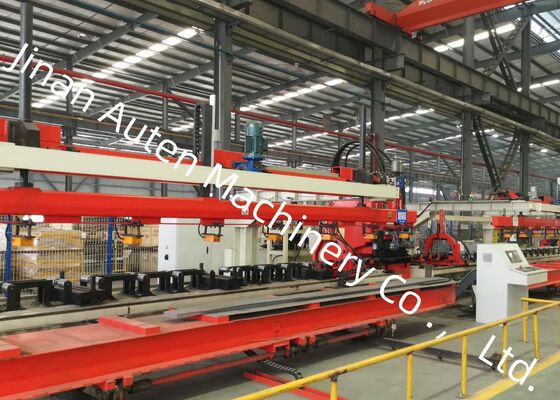

4-9mm Spessore della piastra Cnc Automatizzata Linea di lavorazione di foratura della lamiera metallica per veicoli pesanti
Introduzione al prodotto:
La nostra azienda ha progettato e sviluppato in modo indipendente uno stato dell'arte,linee di lavorazione automatizzate delle lamiere di alta prestazione, appositamente progettate per la punzonatura di precisione di travi longitudinali di alta resistenza per l'automotiveIl sistema è ottimizzato per l'elaborazione di componenti di travi longitudinali ultra larghe e heavy gauge comunemente utilizzati in veicoli pesanti, camion minerari, macchinari da costruzione,e altri veicoli commerciali specializzati, offrendo eccezionale produttività, precisione di lavorazione e affidabilità operativa.
Principali parametri tecnici:
| - No, no, no, no. |
Nome |
Valore |
| 1 |
Forza nominale |
1200KN |
| 2 |
Dimensioni e gamma delle piastre di lavorazione |
| 3 |
Distanze |
4 000 ‰ 8 000 mm |
| Larghezza |
200 ‰ 550 mm |
| Spessore |
3 ̊6 mm |
| Fabbricazione di fogli di legno |
≤ 7 mm/10 m |
| Diseguaglianza della lamiera sull'asse X |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Diseguaglianza della lamiera sull'asse Y |
5 mm |
| Fabbricazione di fogli |
≤ 50 mm |
| Proprietà meccaniche del foglio |
σb=510850N/mm2 |
| 4 |
Massimo diametro di foratura |
φ60 mm |
| 5 |
Numero di moduli |
25 |
| 6 |
Velocità massima |
| Asse X |
Max = 50 m/min |
| Asse Y |
Max = 30 m/min |
| 7 |
Precisione del trattamento |
| Asse X |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| Asse Y |
±0,2 mm / 600 mm |
| 8 |
Metodo di lavorazione |
Filtrazione |
| 9 |
Referenze |
L'asse X è lungo la lunghezza della piastra, e la coordinata X del buco si basa sull'estremità della piastra; l'asse Y è la larghezza della piastra, e il punto di riferimento è la linea centrale.
|
| 11 |
Modalità di funzionamento |
Manuale, automatico |
Caratteristiche del prodotto

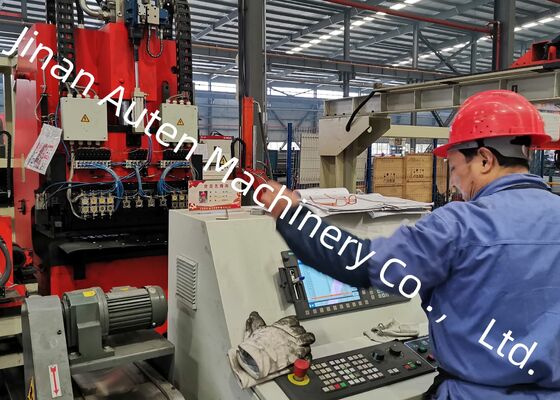

1La linea di produzione è dotata di un avanzato sistema di controllo CNC 828D integrato con una tecnologia di alimentazione servo-driven ad alte prestazioni.Questa configurazione garantisce una produzione ad alta velocità mantenendo allo stesso tempo un'eccezionale precisione dimensionale e una qualità di lavorazione ripetibile per ogni pezzo lavorato.
2Un meccanismo di centraggio automatico servo controllato è incorporato nel sistema di rullo di supporto di alimentazione, consentendo un'efficiente lavorazione di travi longitudinali con profili di sezione trasversale diversi.Il sistema compensa automaticamente le variazioni di altezza comprese tra 0 e 200 mm, garantendo un posizionamento accurato del materiale e prestazioni di alimentazione stabili.
3La macchina è in grado di ospitare fino a 25 matrici da foratura di diversi diametri. La sua struttura ottimizzata degli utensili consente una rapida sostituzione delle matrici e un'installazione semplice.riducendo significativamente i tempi di installazione e migliorando la flessibilità della produzione.
4Il caricamento dei materiali, il punzonaggio e lo scarico dei pezzi finiti vengono eseguiti automaticamente durante l'intero ciclo di produzione.riduce i costi di manodopera, e massimizza l'efficienza della produzione.
5. lo scarto generato durante il processo di perforazione viene automaticamente scaricato e raccolto attraverso un sistema integrato di rimozione dei rifiuti, mantenendo un ambiente di produzione pulito e garantendo un continuofunzionamento continuo della macchina.
6. Il software di programmazione intelligente supporta l'importazione diretta di disegni AutoCAD e file DXF generati dai principali sistemi CAD.il software converte automaticamente i dati di progettazione in programmi di lavorazione, semplificando le procedure di programmazione, riducendo i tempi di preparazione della produzione e riducendo al minimo la possibilità di errori di programmazione.
Il display del prodotto comprende una gamma accuratamente selezionata di campioni di fasce longitudinali finite fabbricate da questa linea di produzione automatizzata,che copre molteplici specifiche comunemente utilizzate nei camion minerariQuesti pezzi dimostrativi mostrano chiaramente l'eccezionale precisione di posizionamento delle fori della macchina, la qualità superiore della foratura, la qualità del lavoro e la qualità del lavoro.e eccellente consistenza dimensionale, che fornisce ai clienti, agli ingegneri e al personale di ispezione una valutazione diretta della precisione di lavorazione e delle prestazioni di fabbricazione dell'apparecchiatura.
Questo avanzato sistema di punzonatura CNC è appositamente progettato per la punzonatura di precisione di travi longitudinali piane utilizzate nell'industria manifatturiera automobilistica.È specificamente sviluppato per la lavorazione di travi longitudinali del telaio per camion, veicoli minerari, attrezzature da costruzione e altri veicoli commerciali pesanti.la macchina fornisce una soluzione di produzione affidabile per componenti critici portanti, garantendo una qualità dei prodotti superiore, l'integrità strutturale e l'efficienza della produzione.
