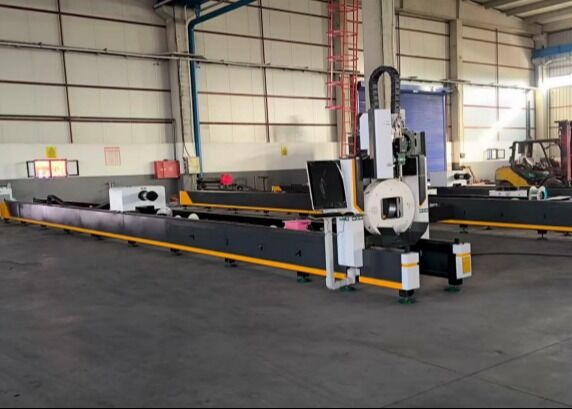

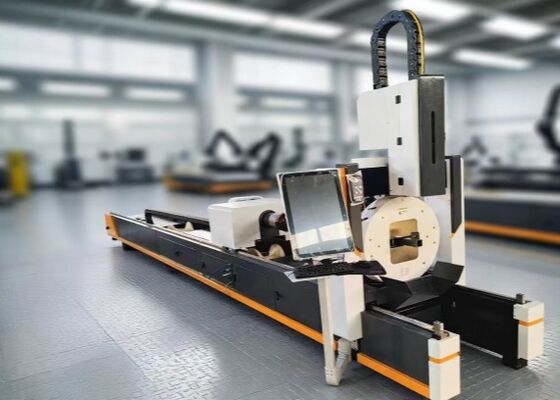

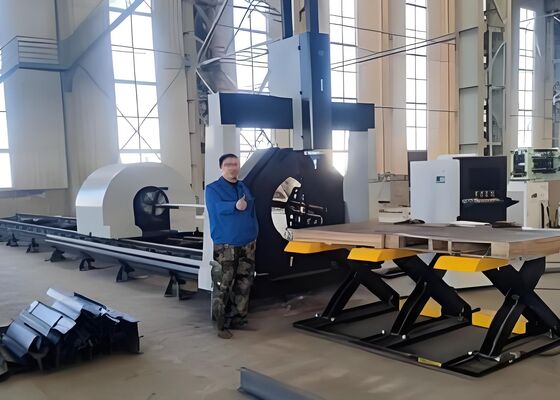

Itinerario dell'asse X da 300 mm della tagliatrice per tubi laser CNC con alimentazione 380 V/50 Hz
Introduzione al prodotto:
La macchina per il taglio laser di tubi è progettata specificamente per la lavorazione di un'ampia varietà di tubi e materiali tubolari, inclusi tubi in acciaio al carbonio standard, acciaio inossidabile, leghe di alluminio e rame. Offre un taglio di alta precisione con bordi lisci e privi di bave, riducendo al minimo la deformazione termica e garantendo un'eccellente precisione dimensionale. Il sistema consente operazioni di taglio complesse, come tagli angolari, intagli e fori, rendendolo altamente adattabile per applicazioni nella fabbricazione dei metalli, nell'ingegneria strutturale e nella produzione industriale. Sfruttando la tecnologia laser avanzata, la macchina consente un funzionamento efficiente e automatizzato mantenendo costantemente una qualità superiore su più tipi di materiali e spessori.
Parametri tecnici del prodotto
| NO |
nome del progetto |
parametro |
unità |
| 1 |
Dimensioni di lavorazione del tubo |
tubo circolare Φ20mm-φ240mm, lunghezza del lato in acciaio della scanalatura in acciaio angolare del tubo quadrato ≤240mm, L≤12000mm; |
mm |
| 2 |
Itinerario dell'asse X |
300 |
mm |
| 3 |
Itinerario dell'asse Y |
12000 |
mm |
| 4 |
Itinerario dell'asse Z |
120 |
mm |
| 5 |
Precisione di posizionamento dell'asse X e Y |
±0,05/1000 mm |
mm |
| 6 |
Assi X e Y |
±0,03/1000 mm |
mm |
| 7 |
Lunghezza su misura |
≤30Con la precisione di taglio garantita |
mm |
| 8 |
potenza del laser |
Il MAX6000 |
w |
| 9 |
sistema di controllo |
EOE-HZH |
|
| 10 |
Alimentazione elettricarequisiti |
380 V/50 Hz |
V |
Sistema di controllo elettrico
Il sistema di controllo elettrico della tagliatrice per tubi in fibra ottica serie 2412 è composto principalmente da sistema di controllo numerico, servosistema e sistema elettrico a bassa tensione. La macchina da taglio laser è dotata di un sistema CNC ad alte prestazioni, basato sul sistema CNC PC WINDOWS, con velocità di inserimento rapida e funzionamento conveniente; Il servosistema è un servomotore e driver CA ad alte prestazioni, stabile e affidabile, buone prestazioni dinamiche, forte capacità di carico e funzionamento conveniente. Il tasto funzione operativo della macchina può avere diverse funzioni in diverse modalità operative, riducendo così i pulsanti operativi e semplificando il pannello operativo. Il menu visualizza varie modalità per rendere l'operazione intuitiva.
1. Il disegno adotta il software Solidworks 3 D per esportare file in formato IGS e supporta la calibrazione con un clic del livello del tubo quadrato e la funzione automatica Posizionamento del centro di rotazione del tubo.
2. Con una speciale funzione di controllo della potenza del laser
In base ai parametri di velocità e potenza impostati dall'operatore, la dimensione della potenza del laser può essere regolata con precisione per garantire che la macchina utensile possa comunque ottenere la migliore potenza di taglio laser corrispondente alle diverse velocità di accelerazione e decelerazione.
3. Facile da programmarePer il programma di artefatti che utilizza la programmazione generale del linguaggio CNC di alto livello, facile da imparare.
4. Forte funzione di elaborazione
La macchina ha una varietà di istruzioni di elaborazione e funzioni ausiliarie, poiché una varietà di grafica complessa può essere modificata dalle istruzioni.
5. Elevata precisione di elaborazione
Poiché la macchina ha buone prestazioni dinamiche di azionamento elettromeccanico, ne consegue una buona elaborazione e un'elevata precisione.
6. L'asse Z può essere sia seguito che a controllo numerico
Per risolvere il problema della qualità del taglio causato dalla superficie irregolare del tubo, la testa di taglio (asse Z) deve seguire per mantenere la messa a fuoco costante. Con le stesse funzioni di visualizzazione e controllo degli assi X e Y
7. display grafico
Con la funzione di display grafico analogico e display di tracciamento grafico dinamico, rendendo la lavorazione più intuitiva e facile da monitorare e controllare.
8. Molteplici funzioni di allarme
Il sistema CNC è dotato di funzioni di allarme di autocontrollo e di protezione automatica, nonché di visualizzazione degli allarmi e protezione automatica per le condizioni esterne.
9. Sistema di controllo numerico Il sistema adotta una struttura integrata, una struttura di unità operative di controllo e visualizzazione centrale. Il sistema è basato sul sistema CNC di Windows. L'unità operativa del display fornisce una buona interfaccia uomo-macchina e visualizza varie informazioni operative. Il pannello operativo dispone di tasti funzione per il funzionamento della macchina.
10. Impianto elettrico a bassa tensione
L'impianto elettrico a bassa tensione si trova nel quadro elettrico di controllo, che è la parte di interfaccia del controllo elettrico dell'intera macchina. L'alimentazione, il relè, l'interruttore automatico, il contattore e il sistema di servoazionamento richiesti dal sistema di controllo elettrico sono tutti installati nel quadro di controllo elettrico.
Progettata principalmente per il taglio di una varietà di materiali per tubi, questa attrezzatura è adatta per normali tubi in acciaio al carbonio, tubi in acciaio inossidabile, tubi in lega di alluminio e tubi in rame. È in grado di gestire questi diversi materiali con precisione, garantendo tagli puliti e accurati mantenendo l'integrità delle superfici dei tubi. Questa versatilità lo rende ideale per applicazioni nella lavorazione dei metalli, nell'edilizia e nella produzione industriale in cui vengono lavorati più tipi di tubi.
