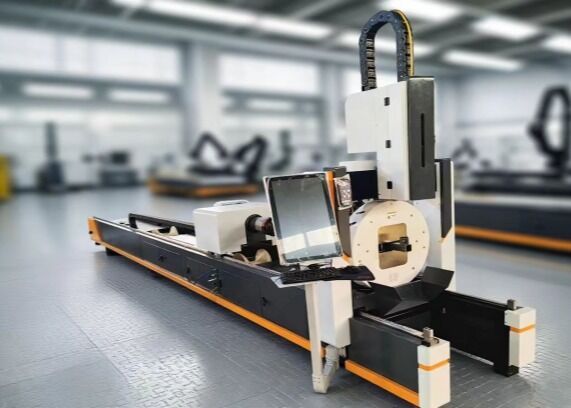

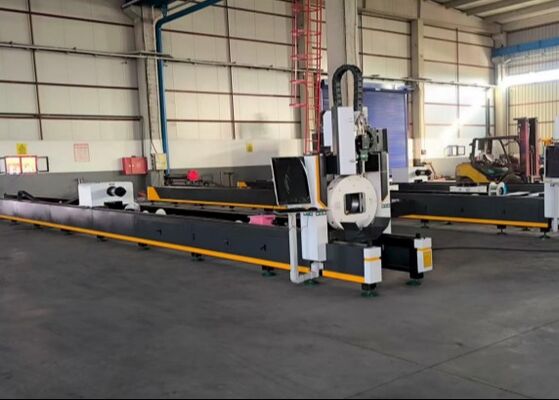

La tagliatrice per tubi laser CNC modello LC2412 utilizza la potenza del laser MAX6000

Modello LC2412 CNC Laser Tube Cutting Machine Utilizza la potenza laser MAX6000

Introduzione al prodotto:

La macchina di taglio del tubo laser è progettata principalmente per la lavorazione di una vasta gamma di tubi e materiali tubolari, tra cui tubi ordinari in acciaio al carbonio, tubi in acciaio inossidabile, tubi in lega di alluminio,e tubi di rameIl sistema offre un taglio di alta precisione con bordi lisci e senza sbavature, garantendo una minima distorsione termica e una precisione dimensionale superiore.compresi i tagli ad angoloLa sua tecnologia laser avanzata consente un'efficiente,funzionamento automatizzato mantenendo una qualità costante su più tipi e spessori di materiali.

Parametri tecnici del prodotto

1.2Composizione principale del prodotto

I principali componenti della macchina di taglio di tubi in fibra ottica di serie sono: motore della macchina, sistema di controllo, laser, refrigeratore, ecc.

1.3.Machina utensile parte principale del motore

La parte principale della macchina utensile è la parte principale della macchina di taglio di tubi a fibra ottica, la funzione di taglio e la precisione di taglio sono realizzate dalla parte ospitante,la parte ospitante del letto e il collettore anteriore, dispositivo per il ruoto posteriore, dispositivo per il raggio e l'asse X, dispositivo per l'asse Z, testa laser, dispositivo di supporto per ruote di diametro variabile, sistema ausiliario (lubrificazione, percorso d'aria e canalizzazione), armadio di controllo elettrico,schermo di funzionamento, pannello di comando, ecc.

1.4 Parte di comando elettrica

Il sistema di controllo elettrico della macchina di taglio di tubi a fibra ottica è una parte importante per garantire la pista di funzionamento di varie grafiche.Il sistema di controllo elettrico è composto principalmente da un sistema di controllo numerico e da un sistema elettrico a bassa tensione..

Il sistema CNC della macchina è dotato di un sistema CNC ad alte prestazioni, basato su una piattaforma di funzionamento a finestre, un funzionamento stabile e affidabile e ha le caratteristiche di una velocità di inserimento rapida,funzionamento conveniente, buone prestazioni dinamiche e grande capacità di carico.

1.5 Sistema elettrico a bassa tensione

Il sistema elettrico a bassa tensione è situato nell'armadio di controllo elettrico, che è la parte di interfaccia del controllo elettrico di tutta la macchina.Vari componenti originali del sistema elettrico sono prodotti da produttori noti in patria e all'estero per garantire la stabilità, affidabilità e sensibilità di funzionamento. Il motore di trasmissione è un servomotore CA, il servomotore CA è utilizzato per guidare l'asse X e l'asse Y della macchina utensile, caratterizzato da buone prestazioni di accelerazione,velocità di risposta rapida, asse Z della macchina utensile per l'asse di alimentazione, con servomotore CA (con blocco di tenuta): testa di taglio asse Z, caratteristiche per buone caratteristiche di risposta dinamica,sia il controllo di seguito che il controllo NC.

2.Struttura, funzione e principio di funzionamento dei componenti principali o delle unità funzionali

2.1 Parte del corpo del letto

Attraverso il sistema di controllo numerico per controllare il suo servomotore AC, il portaingranaggi del motore per raggiungere la direzione Y del movimento reciproco, per raggiungere un movimento veloce.Il rack dell'albero Y e il binario di guida lineare adottano prodotti ad alta precisione per garantire efficacemente l'accuratezza della trasmissione- controllare gli interruttori limitati alle due estremità del viaggio e installare un dispositivo di limite rigido per garantire efficacemente la sicurezza della macchina utensile.Il motore principale è dotato di olio lubrificante automatico per le parti mobili del letto per garantire il funzionamento delle parti mobili in buone condizioni e migliorare la durata del binario di guida, equipaggiamento e scaffalatura.

2.2 Articolo trasversale e dispositivo dell'asse X e dell'asse Z
Il fascio elimina la tensione interna dopo la ricottura e il tempo di vibrazione viene quindi elaborato dopo l'elaborazione grezza per garantire la rigidità e la stabilità del componente mobile della testa laser.L'asse X e l'asse Z sono azionati da un modulo ad alta precisioneNel processo di movimento, l'interruttore di limite controlla la corsa per limitare, e ci sono cuscini elastici meccanici limite alle due estremità per garantire la sicurezza del funzionamento del sistema.

Il dispositivo a asse Z realizza principalmente il movimento superiore e inferiore della testa laser.Il movimento superiore e inferiore della testa laser è completato dal sistema di controllo numerico che controlla il servomotore, e il motore guida il modulo lineare, che guida il movimento reciproco verso l'alto e verso il basso dello skateboard a asse Z. Le estremità superiore e inferiore utilizzano interruttori di prossimità per controllare il viaggio,per garantire la sicurezza e l'affidabilità del movimento.

Progettata principalmente per il taglio di una varietà di materiali per tubi, questa attrezzatura è adatta per tubi di acciaio al carbonio ordinario, tubi in acciaio inossidabile, tubi in lega di alluminio e tubi di rame.È in grado di gestire questi diversi materiali con precisione, garantendo tagli puliti e precisi mantenendo l'integrità delle superfici dei tubi.e produzione industriale in cui vengono lavorati più tipi di tubi.
