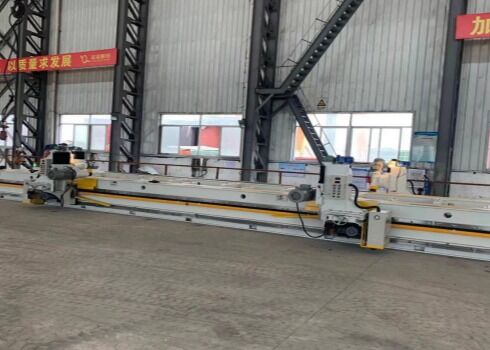

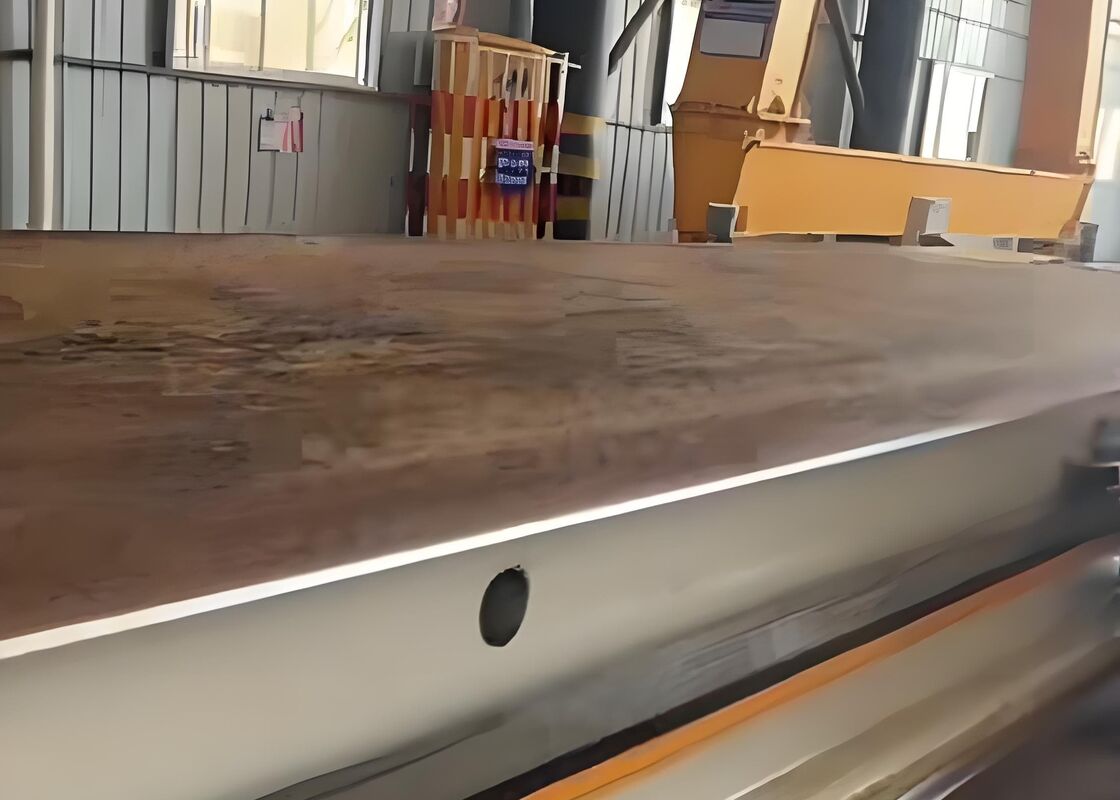

Spessore piastra di lavorazione 5-300mm Fresatrice a doppia trasmissione Larghezza piastra di lavorazione 100mm
Panoramica:
La fresatrice serie XB senza traversa di pressione è un'attrezzatura di fresatura avanzata ed efficiente sviluppata e prodotta in modo indipendente dalla nostra azienda, ed è l'unico prodotto ad aver ottenuto un brevetto nazionale per modello di utilità rilasciato dall'Ufficio Brevetti di Stato. È ampiamente utilizzata nella produzione di attrezzature in settori quali recipienti a pressione, caldaie, cantieristica navale, grandi casseforme e macchinari, strutture in acciaio, energia e chimica, ed è particolarmente adatta per la fresatura di piastre in leghe speciali e nuovi materiali, nonché per la lavorazione preliminare alla saldatura delle piastre.
Composizione dell'attrezzatura:
L'attrezzatura è composta principalmente dalle seguenti parti: (1) basamento, (2) tavola portapezzo (con elettromagnete), (3) guida, (4) colonna di sollevamento, (5) testa di fresatura, (6) carrello di alimentazione, (7) testa di fresatura, (8) quadro elettrico di controllo, (9) dispositivo di lubrificazione, (10) dispositivo conduttivo, (11) dispositivo di protezione, (12) dispositivo di posizionamento, (13) dispositivo di supporto materiale, (14) vernice, (15) testa di taglio.
Specifiche:
| N. |
Articoli
|
Valore del parametro |
Unità
|
Note
|
| 1 |
Lunghezza effettiva di fresatura
|
3000 |
mm |
Le doppie teste di fresatura tagliano simultaneamente nella stessa direzione in un unico passaggio, ottenendo un taglio effettivo di 3000 mm.
|
| 2 |
Spessore piastra di lavorazione
|
5-300 |
mm |
|
| |
Larghezza piastra di lavorazione
|
100 |
mm |
Larghezza lamiera non inferiore a 100 mm.
|
| 3 |
Angolo di fresatura |
0-85,
-45-0
|
º |
Angolo di smusso frontale: 0～85°
Angolo di smusso posteriore: 0～-45°
|
| 4 |
Velocità di traslazione rapida
|
2500 |
mm/min |
|
| 5 |
Velocità di fresatura |
100-1500 |
mm/min |
Basato sul materiale e sulla profondità di taglio
|
| 6 |
Corsa massima di fresatura orizzontale |
≥300mm |
|
| 7 |
Corsa massima di fresatura verticale |
≥500mm |
|
| 8 |
Rugosità superficiale di lavorazione |
Ra3.2-12.5 |
Basato sulla velocità di avanzamento
|
| 9 |
Rettilineità guida basamento
|
≤0.40mm/3000 |
Monolaterale |
| 11 |
Velocità testa di fresatura
|
960 |
giri/min |
Tipo planetario oil-free DLT-2, semplice e pratico |
| 13 |
Diametro fresa
|
125 |
mm |
Universale 160
|
| 14 |
Numero di elettromagneti permanenti (dimensione morsetto 400x220)
|
6 |
Set |
Prodotto da un produttore specializzato, non prodotto internamente dalla nostra azienda |
| 15 |
Potenza di aspirazione elettromagnete permanente |
3 |
T |
|
| 16 |
Dispositivo di arresto manuale materiale
|
4 |
Set |
Rettilineità 0.40mm/30000
|
| 17 |
Telaio di supporto materiale principale
|
5 |
Set |
1.2M/superficie superiore con ruote universali |
| 18 |
Altezza piano di lavoro da terra |
900 |
mm |
Altezza piedino di montaggio 50mm
|
| 19 |
Larghezza piano di lavoro
|
520 |
mm |
Larghezza tavola di lavoro verticale |
| 20 |
Lunghezza effettiva di bloccaggio piano di lavoro |
3000 |
mm |
Lunghezza totale piano di lavoro: 5500mm
|
| 19 |
Potenza motore di avanzamento
|
1.5 |
KW |
Inverter Schneider Electric
|
| 20 |
Potenza motore di fresatura
|
7.5 |
KW |
Controllo velocità a frequenza variabile. Inverter Schneider Electric. |
| 21 |
Potenza motore di sollevamento
|
0.75 |
KW |
|
| 22 |
Potenza motore pompa olio lubrificante |
100 |
W |
|
| 23 |
Dimensioni attrezzatura
|
Lunghezza 5500mm × 2700mm (incluso telaio di supporto) × Altezza 2100mm
|
| 24 |
Alimentazione |
Tre fasi tre fili 380VAC (±15%), 50Hz (±1Hz)
|
| 25 |
Condizioni ambientali
|
-10℃ a -45℃, Umidità relativa: 20%—95%
|
| 26 |
Rumore a vuoto macchina utensile
|
＜85dB(A) |
| 27 |
Altitudine |
＜1500m |
Caratteristiche strutturali:
1. Sistema di lubrificazione: Viene adottato un sistema di lubrificazione automatico. La pompa di lubrificazione è installata sul lato posteriore destro del meccanismo di avanzamento, utilizzando un metodo di lubrificazione automatico temporizzato e dosato. Durante il funzionamento della macchina, la lubrificazione delle guide può essere eseguita secondo necessità, in modo comodo e rapido.
2. Dispositivo conduttivo: Viene utilizzata una linea di contatto scorrevole a quattro conduttori sicura e affidabile per carroponti. È esteticamente gradevole e altamente efficace.
3. Dispositivo di protezione: L'attrezzatura utilizza un dispositivo di frizione morbida nei punti di contatto con le guide, fornendo una protezione secondaria e impedendo la caduta di trucioli metallici all'interno della piastra scorrevole, garantendo sicurezza e affidabilità. Il morsetto elettromagnetico permanente deve essere progettato con un meccanismo di protezione elettromagnetica per garantire che la forza di aspirazione del morsetto non scompaia in caso di interruzione improvvisa dell'alimentazione, evitando che la testa di fresatura colpisca il pezzo per inerzia causando un incidente di sicurezza. Dispositivi di limite anticollisione sono installati su entrambe le estremità dell'attrezzatura, e dispositivi elettrici di sicurezza anticollisione reciproca sono installati tra le due unità. Le guide degli assi Y e Z sono dotate di coperture a soffietto per la protezione, principalmente per prevenire danni alle guide da forze esterne e dal taglio.
4. Dispositivo di posizionamento: Un dispositivo di arresto manuale è progettato sul lato della tavola portapezzo vicino alla testa di fresatura. Dopo aver posizionato il pezzo, questo dispositivo di arresto deve essere rimosso manualmente prima che la fresatura possa iniziare.
5. Dispositivo di supporto materiale: Un telaio di tavola di lavoro ausiliario è configurato su un lato della tavola di lavoro per supportare il carico di pezzi di grandi dimensioni. La superficie superiore è dotata di rulli in poliuretano per garantire un avanzamento preciso e facile, minimizzando l'attrito con il pezzo. Ha anche un ingombro ridotto, è comodo da usare e facile da manovrare. Il telaio di supporto materiale misura 1200x120x120x6 mm ed è dotato di rulli universali sulla superficie superiore (3 rulli per telaio di supporto). Un totale di 5 set sono configurati lungo la lunghezza dell'attrezzatura.
6. Vernice: Il primer è vernice antiruggine e la finitura è vernice a buccia d'arancia. Il colore è il colore standard di fabbrica della nostra azienda, grigio ghiaccio GY09, con accenti rossi e gialli sulle aree protette. Esteticamente gradevole.
7. Utensile e testa di taglio: Sulla base della condizione di lavorazione del cliente di piastra in acciaio ad alta resistenza Q460 C, viene adottata una testa di taglio da 75° Φ125--160 per ridurre l'area di contatto di taglio, ridurre la temperatura di taglio e l'usura degli inserti; possono essere utilizzati inserti in carburo serie YT/YW.
