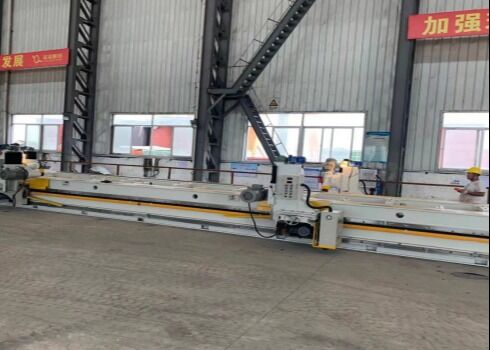

3000 mm lunghezza di fresatura senza trave doppia azionamento doppia potenza testa fresatrice modello XB-3

3. Guide Segmentate Completamente Indurite: (Configurazione di punta) Dimensioni guide: 40*80*600mm, materiale: 40CrMo, temprato e rinvenuto integralmente, indurito ad alta frequenza a una durezza di HRC48-50, rettificato di precisione per garantire un giunto segmentato accurato. Se l'attrezzatura è stata utilizzata per un lungo periodo, le guide possono essere rimosse per la riparazione o la sostituzione per ripristinare la precisione e prolungare la durata dell'attrezzatura; rettilineità non superiore a 0.40mm/3000mm.

4. Colonna di Sollevamento: La colonna è imbullonata alla slitta. La slitta è realizzata in ghisa ad alta resistenza (HT-250), fusa integralmente e poi lavorata. La slitta può muoversi a sinistra e a destra sulle guide del basamento, mentre la colonna può muoversi avanti e indietro perpendicolarmente al basamento. La vite di sollevamento della slitta sulla colonna è azionata da un motore e da un riduttore per ottenere il sollevamento e l'abbassamento elettrico, o il sollevamento manuale. Interruttori di fine corsa sono installati su entrambi i lati superiore e inferiore della colonna di sollevamento per garantire che la testa di potenza non superi il suo campo di movimento a causa di negligenza dell'operatore durante il sollevamento, prevenendo così incidenti.

5. La testa di fresatura utilizza una testa di fresatura di alta qualità, autoprodotta, specificamente progettata per fresatrici per bordi (un prodotto stabile progettato e prodotto in modo indipendente dall'azienda). La testa di fresatura è montata su una slitta di sollevamento sul lato sinistro della colonna e può essere sollevata e abbassata elettricamente con la vite della slitta della colonna. Per regolazioni fini, è necessaria una regolazione manuale per garantire sicurezza e precisione durante l'impostazione dell'utensile. L'albero vite senza fine sulla slitta può essere inclinato di un angolo corrispondente al piano orizzontale, consentendo la lavorazione della faccia anteriore (0-85°) e della faccia inferiore (0--45°) o dello smusso. La velocità di avanzamento di fresatura può essere regolata in qualsiasi momento per soddisfare le esigenze di fresatura a qualsiasi velocità e ritorno rapido. Dispone inoltre di funzionalità di fresatura alternata.

6. Il carrello di alimentazione presenta un design ingrandito e non standard ed è un'unità progettata separatamente. Ingranaggi e riduttori sono montati sulla grande slitta, con gli ingranaggi che si ingranano sulla cremagliera della guida. Un riduttore a basso rumore e alta coppia con ingranaggi elicoidali paralleli temprati aziona la macchina tramite un motore a frequenza variabile. L'inverter, tramite un controller, consente la regolazione continua della velocità del meccanismo di traslazione. Le velocità di traslazione e fresatura dettagliate sono visualizzate sul display digitale sul pannello di controllo della fresatrice. È comodo, veloce e altamente efficiente. Questa macchina ha due carrelli di alimentazione indipendenti, che possono essere controllati in modo indipendente o congiunto. Un dispositivo di sicurezza anticollisione è installato tra i due carrelli.

7. Testa Fresatrice: La testa fresatrice di questa macchina utensile utilizza una testa fresatrice di alta qualità prodotta a livello nazionale, specifica per fresatrici, che soddisfa gli standard nazionali. Sulla base dei requisiti di lavorazione del cliente per piastre in acciaio ad alta resistenza Q345D, viene utilizzata una testa fresatrice Φ125-160 ad alta resistenza a 75° per ridurre l'area di contatto di taglio, abbassare la temperatura di taglio e ridurre l'usura dell'utensile. Possono essere utilizzate placchette in carburo di alta lega serie YW.
