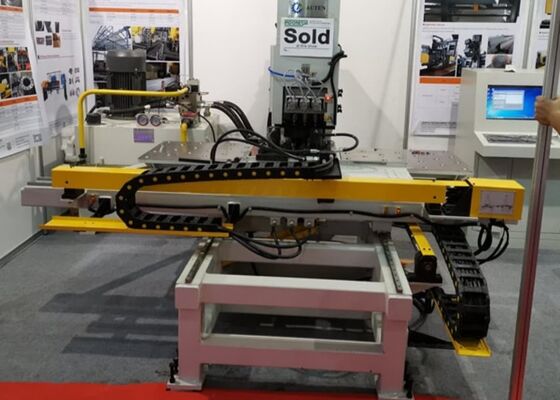

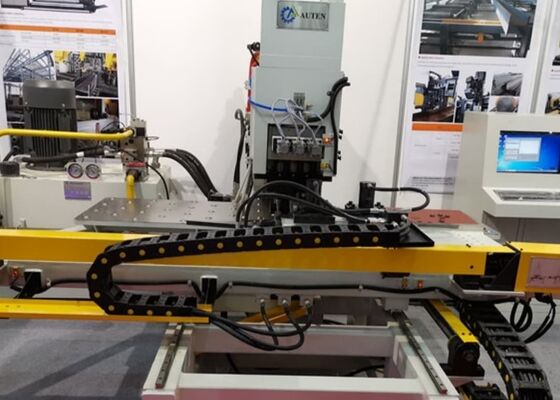

Imprese di fabbricazione dell'acciaio Perforazione idraulica CNC Perforazione combinata di macchine
Industria applicabile:
Una macchina CNC altamente specializzata progettata per la perforatura e la marcatura di piastre di acciaio nell'industria delle torri di acciaio.è impiegato per compiti di punzonatura e marcatura simili in una serie di altri settori.
Componente principale:
Questa macchina comprende l'unità primaria, il banco di lavoro, il sistema di fissaggio idraulico, il modulo di perforazione, il modulo di foratura, l'alimentazione idraulica, il pannello di controllo elettrico e un sistema di lubrificazione automatico.
Specificità:
| Modello |
BNCZ100 |
| Dimensione massima del pezzo di lavoro (mm) |
1500*800 |
| Diametro massimo di foratura (mm) |
Φ26 |
| Diametro massimo di perforazione (mm) |
Φ50 |
| Taper del mandrino di perforazione |
/ |
| Spessore della piastra (mm) |
Perforazione |
5️25 (Q235) |
| Perforazione |
40 |
| Forza di punzione (kN) |
1000/1200 |
| Forza di marcatura (kN) |
800/1200 |
| Distanza minima tra foro e bordo della piastra (mm) |
Perforazione |
25 |
| Perforazione |
Dipende dal diametro del foro |
| Dimensione del carattere (mm) |
14*10*19 |
| Quoti di carattere |
12 |
| Stazioni di stampaggio |
4 |
| Velocità di alimentazione della perforazione (mm/min) |
25 ~ 280 |
| Strato del mandrino di perforazione (mm) |
180 |
| Velocità di rotazione dello spinello di perforazione ((r/min) |
120 ~ 560 |
| Modalità di programmazione |
Programmazione di comandi, software di disegno o layout Auto CAD |
| Dimensioni totali L*W*H (m) |
3.2*3*2.6 |
Caratteristica del prodotto:
1Il telaio della macchina è fabbricato con saldatura a piastre di tipo C, che garantisce una robusta rigidità e una spaziosa area di lavoro.È dotato di tre stazioni di stampaggio, due per la perforazione e una per la marcatura, con commutazione automatica delle stazioni di stampaggio.Il sistema di fissaggio è versatile, può ospitare vari pezzi di lavoro e dispone di un blocco di riferimento per un posizionamento preciso.Gli assi X e Y sono azionati da servomotori e sistemi a vite a sferaL'operatore può inserire il programma del pezzo da lavorare, che può essere riutilizzato per compiti futuri.
2La macchina integra la tecnologia CNC e l'alimentazione del servomotore, garantendo una maggiore efficienza e mantenendo una precisione costante per i pezzi da lavorare.
3I componenti funzionali essenziali sono progettati con assemblaggio modulare, consentendo una facile manutenzione e riparazione.
4È in grado di eseguire operazioni di punzonatura e di marcatura su una singola piastra di acciaio.
5Il sistema offre una programmazione intuitiva, supporta disegni CAD e si integra perfettamente con programmi generati da software di lofting.compreso il formato NC1.
6La macchina è dotata di una funzione di autodiagnosi per il rilevamento dei guasti.
7Gli assi X e Y sono azionati da servomotori, viti a sfera e guide lineari, garantendo una precisione superiore.
8La struttura principale è costruita con una struttura in piastra di acciaio saldata a forma di C, che offre una rigidità eccezionale e una grande area operativa.
9La macchina è dotata di tre stazioni di lavoro, tra cui una stazione di marcatura, con funzione di commutazione automatica delle stazioni.
10Il sistema di fissaggio è progettato per la manipolazione di pezzi di lavoro di spessore variabile.
11Gli assi X e Y sono azionati da servomotori, viti a sfera e guide lineari ad alta precisione, alimentati da un sistema CNC a doppio asse per garantire un controllo accurato della posizione di foratura.
12L'intero flusso di lavoro di lavorazione è completamente automatizzato, richiedendo all'operatore di inserire semplicemente il disegno del pezzo di lavoro nel computer.

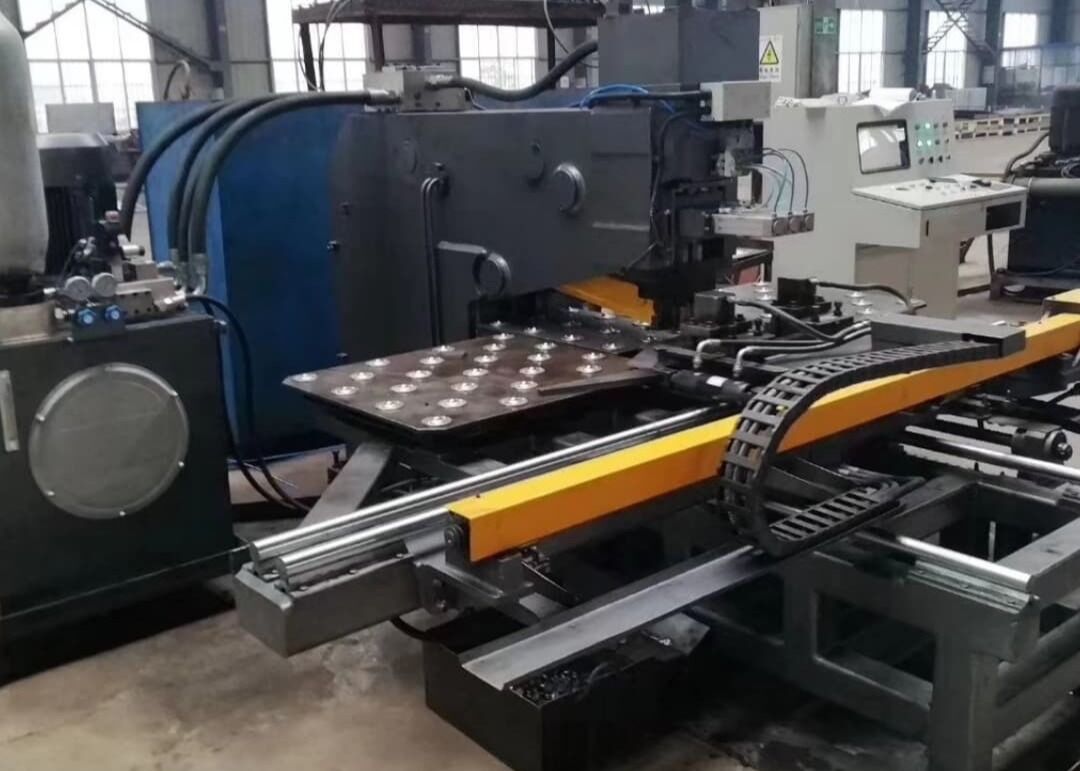

Dettagli della macchina:
Questo sistema specializzato di lavorazione dei metalli è progettato su misura per eseguire operazioni di foratura, marcatura e perforazione su lastre di acciaio utilizzate nell'industria manifatturiera delle torri in acciaio.Garantisce una precisione di lavorazione eccezionaleIn aggiunta al settore delle torri in acciaio, questa versatile attrezzatura fornisce affidabili perforatori, perforazioni,e capacità di marcatura per piastre metalliche in un ampio spettro di industrie. fornisce costantemente un elevato throughput operativo e un'elaborazione di precisione per tutti i tipi di pezzi di lavoro metallici,ottimizzando così l'efficienza del flusso di lavoro e migliorando la qualità del prodotto in diverse applicazioni industriali.
