BNCZ100 macchina per perforare e perforare la piastra CNC

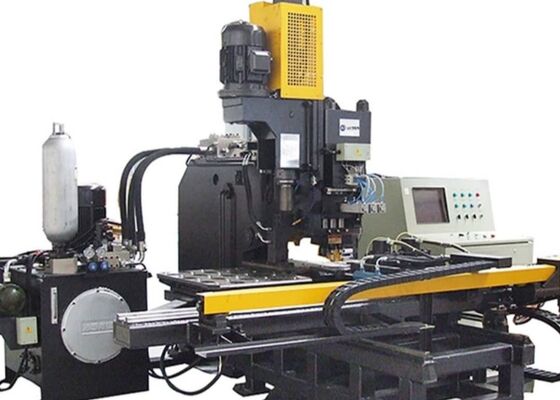

Grande immagine : BNCZ100 macchina per perforare e perforare la piastra CNC

Dettagli:

Luogo di origine:	Cina
Marca:	Auten
Certificazione:	ISO9001
Numero di modello:	BNCZ100

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 set
Prezzo:	negotiable
Imballaggi particolari:	cassa di legno
Tempi di consegna:	30 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	300 set/anno

Contatto

Descrizione di prodotto dettagliata

Dimensione del piatto:	1500x800mm	Spessore della piastra:	5~25mm
Forza di punzonatura:	1000/1200kN	Forza di marcatura:	800/1000kN
CNC oppure no:	CNC	Dado-stazioni:	4

Lavorazione piastre di rinforzo BNCZ100 Macchina per punzonatura e foratura CNC per piastre pesanti

Settore applicabile:

La macchina è utilizzata principalmente per operazioni di punzonatura e stampaggio di lamiere metalliche nei settori dell'energia elettrica, delle comunicazioni, automobilistico, delle strutture in acciaio e altri. La lavorazione automatica CNC della macchina ha un'elevata efficienza di lavoro e precisione nella posizione dei fori ed è adatta a molti tipi di lavorazione. La combinazione macchina di punzonatura e foratura, punzonatura di piccoli fori e foratura di grandi fori, una macchina per soddisfare la produzione diversificata.

Specifiche:

Modello		BNCZ100
Dimensione max. del pezzo (mm)		1500*800
Diametro max. di punzonatura (mm)		Φ26
Diametro max. di foratura (mm)		Φ50
Cono del mandrino di foratura		/
Spessore piastra (mm)	Punzonatura	5～25 (Q235)
	Foratura	40
Forza di punzonatura (kN)		1000/1200
Forza di marcatura (kN)		800/1200
Distanza minima tra foro e bordo piastra (mm)	Punzonatura	25
	Foratura	Dipende dal diametro del foro
Dimensione carattere (mm)		141019
Quantità caratteri		12
Stazioni di stampo		4
Velocità di avanzamento foratura (mm/min)		25~280
Corsa mandrino di foratura (mm)		180
Velocità di rotazione mandrino di foratura (giri/min)		120~560
Modalità di programmazione		Programmazione a comandi, disegno Auto CAD o software di layout
Dimensioni complessive LWH (m)		3.232.6

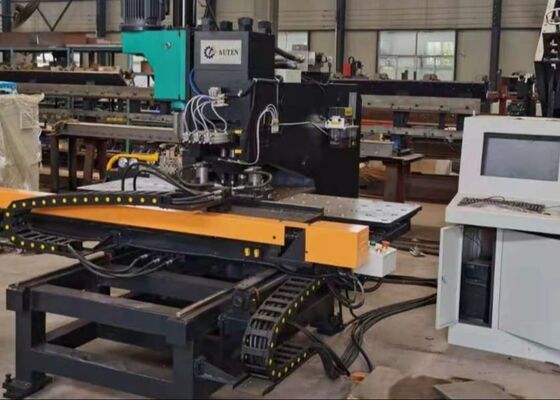

BNCZ100 macchina per perforare e perforare la piastra CNC 0

Caratteristiche del prodotto:

1. Macchina integrata con sistema meccanico, elettrico e idraulico. Controllo PLC e azionamento con servomotore.

2. Assemblaggio modulare per le parti funzionali principali, facile manutenzione, funzione di autodiagnosi.

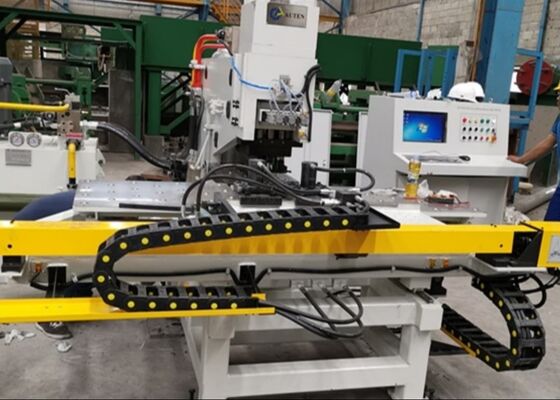

BNCZ100 macchina per perforare e perforare la piastra CNC 1

3. Operazioni di punzonatura, marcatura e foratura su una piastra con meno manodopera e precisione costante.

4. Per la programmazione, è possibile inserire il diametro di punzonatura, la posizione e la quantità del pezzo o condividere direttamente la sorgente dati del reparto di progettazione tramite la rete locale.

5. Il corpo è una struttura saldata in lamiera d'acciaio di tipo C, buon acciaio e spazio operativo.

BNCZ100 macchina per perforare e perforare la piastra CNC 2

6. La macchina è dotata di tre stazioni di lavoro (inclusa una posizione di digitazione), e il cambio stazione avviene automaticamente.

7. Sistema di bloccaggio adatto a diversi spessori del pezzo, con blocco zero di riferimento, il pezzo è supportato da un piano di lavoro a sfere.

BNCZ100 macchina per perforare e perforare la piastra CNC 3

8. Asse X e asse Y azionati da servomotore + vite a ricircolo di sfere + guida lineare di precisione azionata dal sistema CNC a doppio asse per controllare la posizione di punzonatura.

9. L'intero processo è automatico, l'operatore deve solo inserire il disegno.

Dettagli macchina:

BNCZ100 macchina per perforare e perforare la piastra CNC 5

Questo sistema professionale per la lavorazione dei metalli è ingegnerizzato su misura per eseguire operazioni di punzonatura, marcatura e foratura su piastre d'acciaio per il settore della produzione di torri in acciaio. Offre una precisione di lavorazione di prim'ordine, rispettando rigorosi criteri di tolleranza e standard di finitura superficiale. Oltre all'industria delle torri in acciaio, questa attrezzatura altamente versatile fornisce inoltre funzionalità affidabili di punzonatura, foratura e marcatura per lamiere metalliche in un'ampia gamma di settori industriali. Mantiene una produttività operativa costante e un'accuratezza di lavorazione per tutte le categorie di pezzi metallici, ottimizzando così l'efficienza del flusso di lavoro e migliorando la qualità del prodotto in diverse applicazioni industriali. BNCZ100 macchina per perforare e perforare la piastra CNC 6
