Macchine per la produzione di tubi di acciaio rotondo con spessore di parete da 2 m a 6 m

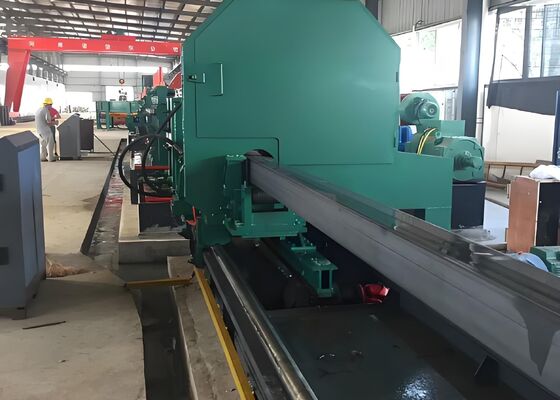

Macchina per la formatura a rulli per la produzione di tubi in acciaio tondi con spessore della parete da 2m a 6m

Campo di lavorazione:

Campo di produzione tubi tondi: φ60-φ165mm
Campo di produzione tubi quadrati: 50×50-125×125mm
Campo di produzione tubi rettangolari: 40×60-150×100mm
Spessore della parete: 2,0-6,0 mm (tubo tondo), 2,0-5,5 mm (tubo quadrato)

Panoramica del prodotto:

Questa linea è progettata principalmente per la produzione di tubi in acciaio saldati elettricamente con diametri da 60 a 165 mm e spessori della parete da 2,0 a 6,0 mm. Può anche produrre tubi quadrati, rettangolari e di forma speciale nell'intervallo dei tubi tondi. Aggiungendo le attrezzature necessarie, può successivamente produrre tubi API 5L. Questa linea di produzione è stata progettata e prodotta integrando attrezzature simili da fonti nazionali e internazionali, tenendo conto delle condizioni nazionali del mio paese, e attraverso audaci innovazioni e ampie consultazioni con gli utenti. Vanta un funzionamento economico, affidabile e stabile.

Campo di produzione tubi in acciaio

Processo di produzione:

Svolgimento → Raddrizzatura, Bloccaggio e Livellamento → Taglio e Saldatura di testa → Loop → Formatura, Saldatura ad alta frequenza, Rimozione bave esterne, Riempimento di zinco in linea, Raffreddamento, Calibratura, Raddrizzatura grezza → Regolazione lunghezza sega volante → Ispezione e Raccolta → Imballaggio → Pesatura → Etichettatura → Stoccaggio

Prestazioni dell'attrezzatura:

Questa pressa idraulica ha quattro principali fasi di processo: lavaggio parete interna, trasportatore a letto a catena, centro di prova di pressione, dispositivo di svuotamento, sistema idraulico e sistema elettrico.

1) Sistema di lavaggio: Include funzioni di allineamento e lavaggio. Un dispositivo di alimentazione introduce quantitativamente i tubi dalla piattaforma di carico alla stazione di allineamento per l'allineamento. Una pompa centrifuga a bassa pressione aspira acqua industriale fresca, che viene collegata alla testa di lavaggio tramite varie valvole. Quest'acqua rimuove le impurità dal tubo prima che inizi il collaudo di pressione per evitare che le impurità residue danneggino le guarnizioni dell'attrezzatura.

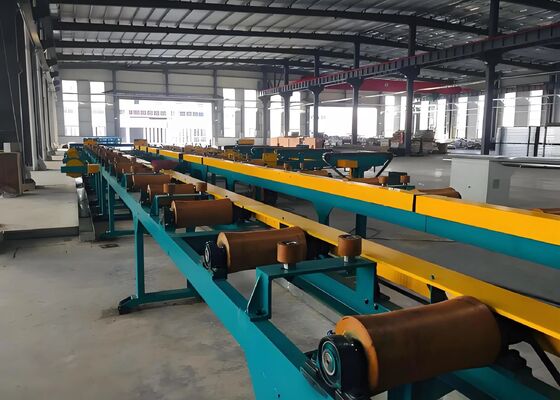

2) Meccanismo trasportatore a letto a catena: Considerando l'ampia gamma di lunghezze di taglio per tubi in acciaio sottoposti a prova di pressione, la struttura del trasportatore a letto a catena adotta la seguente configurazione: il meccanismo a letto a catena è composto da due set di letti a catena azionati indipendentemente. Un set è fissato alla base con un supporto fisso, mantenendo la sua immobilità. Meccanismi di supporto sono installati sui lati dei letti a catena per evitare che tubi in acciaio di piccolo diametro si pieghino quando vengono posizionati sulle catene. Un altro set di letti a catena è fissato a un supporto mobile (con meccanismi di supporto installati sui lati) e si sposta nella posizione corrispondente quando vengono utilizzati tubi in acciaio di diverse lunghezze di taglio, garantendo una consegna fluida di tubi in acciaio di diverse lunghezze di taglio al centro di prova di pressione. Questa struttura facilita il collaudo di pressione di tubi in acciaio di varie lunghezze di taglio senza smontare i letti a catena e altri meccanismi.

3) Il centro di prova di pressione a doppia stazione è composto da un supporto fisso, un supporto mobile, una base fissa, una testa di prova di pressione, un dispositivo di bloccaggio, un sistema idrico a bassa pressione, un sistema idrico ad alta pressione e altri componenti.

Il supporto mobile per la prova di pressione è composto da un supporto, un meccanismo di movimento del cilindro principale, un corpo valvola, un meccanismo di blocco, un corpo valvola di scarico e un meccanismo del cilindro principale. Il supporto è una struttura saldata che supporta principalmente i componenti sopra menzionati. Il cilindro 5 nel meccanismo di movimento del cilindro principale aziona il corpo valvola in avanti, consentendo all'estremità del tubo di entrare nell'assieme della testa di prova di pressione. Il meccanismo di blocco viene utilizzato quando la lunghezza del tubo da provare viene modificata. La base mobile viene spostata nella posizione specificata da un motore AC2.2kW in base alla lunghezza specificata. Il meccanismo di blocco inserisce un perno cilindrico nella posizione corrispondente sulla base fissa per posizionare la base mobile. L'assieme del cilindro principale di prova di pressione mantiene pressioni idriche e oleose bilanciate quando la lunghezza del tubo aumenta. Il corpo valvola di scarico espelle l'aria dal tubo quando l'acqua viene immessa nella parete interna del tubo. Dopo lo scarico, l'aria viene rilasciata attraverso il cilindro e il corpo valvola viene chiuso, garantendo valori e durate stabili di mantenimento della pressione.

La base fissa per la prova di pressione è composta da un supporto, un corpo valvola, una valvola di riempimento acqua, un meccanismo di regolazione del cilindro e un sistema di tubazioni dell'acqua. Il meccanismo di regolazione del cilindro principale utilizza il cilindro per regolare il corpo valvola per consentire all'estremità del tubo di entrare nella testa di prova. La valvola di riempimento acqua apre il corpo valvola per consentire il lavaggio con acqua a bassa pressione al tubo e chiude il corpo valvola per aumentare la pressione e mantenerla. Il dispositivo di bloccaggio è composto da un meccanismo di bloccaggio, rulli, un assieme ruota e un supporto. Il meccanismo di bloccaggio è azionato da un cilindro idraulico, che blocca il tubo in acciaio su entrambi i lati e si muove in modo sincrono. L'assieme dei rulli regola la posizione del meccanismo di bloccaggio in base alla lunghezza del tubo. L'assieme dei rulli può essere regolato in altezza per adattarsi ai diametri dei tubi, garantendo che i tubi di diametro variabile siano sempre centrati nella pressione dell'acqua.

La testa di prova è un raccordo a tenuta radiale in poliuretano. Le guarnizioni vengono sostituite con guarnizioni corrispondenti per diverse dimensioni di tubi. Il bloccaggio autocentrante azionato da cilindro idraulico consente l'uso di inserti centrali intercambiabili per adattarsi a tubi di varie dimensioni. Ciò garantisce un'eccellente tenuta alla pressione e una lunga durata. Sono inclusi tre set di assiemi testa di prova: Φ60, Φ119 e Φ165. Altre dimensioni possono essere personalizzate o fornite dal cliente.

Il sistema di pressione dell'acqua è composto da un sistema di iniezione acqua a bassa pressione e un sistema di riempimento acqua ad alta pressione. Il sistema di iniezione acqua a bassa pressione utilizza una pompa centrifuga monostadio, a singola aspirazione per l'alimentazione automatica di acqua da un serbatoio acqua a bassa pressione, con funzione di commutazione automatica della valvola dell'aria. Il sistema di riempimento acqua ad alta pressione è composto da una pompa a pistoni ad alta pressione, un assieme valvola di ritegno e un sistema di valvole di bypass. Esegue il pre-collaudo di pressione con tenuta radiale e aumenta la pressione interna del tubo in acciaio. Serve per pre-sigillare guarnizioni con ampio gioco o per aumentare e mantenere direttamente la pressione in base alla pressione di prova.

Il dispositivo di scarico acqua è composto da un dispositivo di soffiaggio aria, un dispositivo di sollevamento e un dispositivo di ritenzione materiale. Dopo che la pressione è stata applicata, il dispositivo di sollevamento solleva il tubo in acciaio, consentendo all'acqua all'interno della parete del tubo di defluire. Durante questo processo, il dispositivo di ritenzione materiale trattiene il tubo in posizione per impedirne il rotolamento. Il dispositivo di soffiaggio aria rimuove acqua e altre impurità dalla parete del tubo.

Sistema idraulico:

Questo sistema è composto da una stazione idraulica indipendente. L'olio idraulico deve essere cambiato ogni sei mesi e il serbatoio deve essere pulito da detriti e riempito con olio pulito.

Caratteristiche prestazionali del sistema idraulico:

La pressione del sistema è configurata in base ai requisiti di area e utilizzo ed è posizionata nelle vicinanze.

Il serbatoio della stazione idraulica dispone di un sistema di raffreddamento dell'olio idraulico esterno e di una vaschetta di raccolta dell'olio sulla superficie superiore del serbatoio.

La stazione idraulica utilizza connessioni a blocco e i componenti delle valvole sono di Beijing Huade Hydraulics.

La stazione idraulica è dotata di un sistema di allarme di livello dell'olio che suona automaticamente un allarme quando il livello dell'olio scende a un certo livello, garantendo il mantenimento del livello dell'olio nel serbatoio. Le tubazioni sono disposte in modo ordinato, sicure e conformi ai requisiti, rendendo facile lo smontaggio dell'unità e la manutenzione delle tubazioni.
