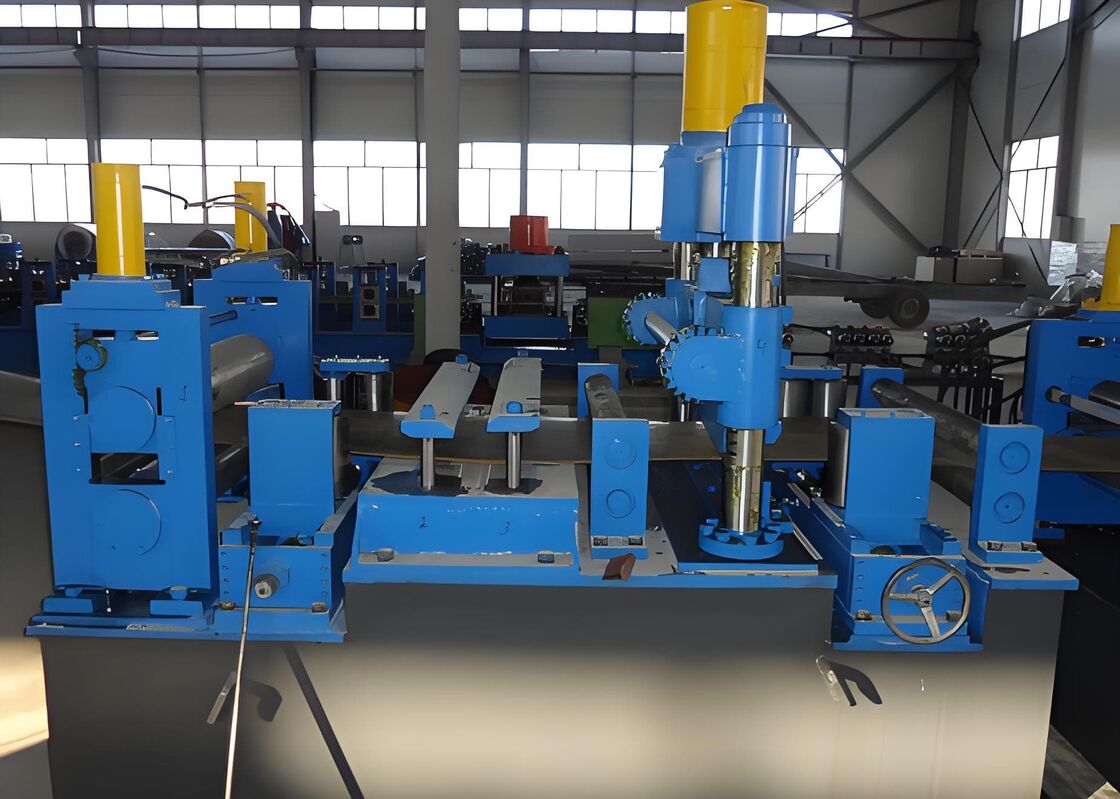

Macchina per la formatura di rulli saldata a cucitura dritta per tubi tondi, peso di raffreddamento ≤10 tonnellate

Macchina per la formatura a rulli con saldatura a cucitura dritta per tubi tondi, peso di raffreddamento ≤10 tonnellate

Intervallo di lavorazione:

Intervallo di produzione tubi tondi: φ60-φ165mm
Intervallo di produzione tubi quadrati: 50×50-125×125mm
Intervallo di produzione tubi rettangolari: 40×60-150×100mm
Spessore parete: 2,0-6,0 mm (tubo tondo), 2,0-5,5 mm (tubo quadrato)

Panoramica del prodotto:

Questa linea è progettata principalmente per la produzione di tubi in acciaio saldati elettricamente con diametri da 60 a 165 mm e spessori di parete da 2,0 a 6,0 mm. Può anche produrre tubi quadrati, rettangolari e di forma speciale nell'intervallo dei tubi tondi. Aggiungendo le attrezzature necessarie, può successivamente produrre tubi API 5L. Questa linea di produzione è stata progettata e prodotta integrando attrezzature simili da fonti nazionali e internazionali, tenendo conto delle condizioni nazionali del mio paese e attraverso audaci innovazioni e ampie consultazioni con gli utenti. Vanta un funzionamento economico, affidabile e stabile.

Intervallo di produzione tubi in acciaio

Processo di produzione:

Svolgimento → Raddrizzatura, Bloccaggio e Livellamento → Taglio e Saldatura di testa → Loop → Formatura, Saldatura ad alta frequenza, Rimozione bave esterne, Riempimento di zinco in linea, Raffreddamento, Calibratura, Raddrizzatura grezza → Regolazione lunghezza sega volante → Ispezione e Raccolta → Imballaggio → Pesatura → Etichettatura → Stoccaggio

Composizione delle attrezzature e parametri principali di ogni unità

1. Macchina per la determinazione del diametro di formatura:

La macchina formatrice è l'attrezzatura principale in una linea di produzione di tubi saldati. Essa arrotola continuamente una striscia d'acciaio lunga di una specifica specificata in tubi e li salda per formare tubi. Può produrre sia tubi tondi che sagomati. Utilizzando il principio della formatura a rulli, questa macchina può produrre tubi in acciaio di specifiche specificate. La saldatura a induzione viene utilizzata come metodo di riscaldamento. Una striscia d'acciaio specificata viene alimentata nella macchina, dove viene arrotolata in un semilavorato tubolare dai rulli di formatura. La corrente ad alta frequenza utilizza quindi gli effetti pelle e di prossimità per concentrare fortemente la corrente sulla superficie di saldatura del bordo del tubo, riscaldando rapidamente il bordo. Dopo il raffreddamento, la calibratura e la raddrizzatura grezza, il tubo viene formato secondo le specifiche desiderate. Questa macchina utilizza il metodo orizzontale a linea inferiore, con rulli dotati di un passaggio a doppio raggio. L'unità è composta da una macchina formatrice, una saldatrice, un'unità di raffreddamento, un laminatoio di calibratura, un'unità di raddrizzatura grezza e una scatola di trasmissione.

a) Sistema motore e di azionamento principale: I motori sono motori DC serie Z4, modello Z4-250-42, 160 kW, 1000 giri/min. Sono inclusi anche due riduttori principali ZLY.

b) Riduttore:
Il riduttore utilizza ingranaggi conici a spirale, realizzati in 20CrMnTi, cementati, con un modulo di 14. Il riduttore presenta una struttura a telaio diviso per una facile manutenzione.

c) Stazione rulli orizzontali: (Cambio rullo a uscita laterale tipo portale)
1). Diametro albero rullo orizzontale: φ120 mm, realizzato in 42CrMo, temprato ad alta frequenza.
2). Diametro base rullo: 200 mm.
3). Gli alberi dei rulli orizzontali sono dotati di cuscinetti di sicurezza per fornire protezione da sovraccarico, proteggendo gli ingranaggi della trasmissione e del riduttore.
d) Stazione rulli verticali: Diametro albero rullo verticale: φ70 mm, realizzato in 40Cr, temprato ad alta frequenza.

e) Rulli di estrusione: Rulli di estrusione a cinque rulli.

f) Raschiatura e saldatura: Sollevamento e abbassamento manuale rapido, con facile regolazione antero-posteriore e su-giù.

g) Gli alberi di trasmissione Steyr sono utilizzati per la formatura e la calibratura.

h) Disposizione di formatura: Verticale, alimentazione a cinque rulli con dispositivo anti-salto, verticale, orizzontale, verticale...
Disposizione di saldatura: Guida, estrusione a cinque rulli, raschiatore, lucidatura, raffreddamento.
Disposizione di calibratura: Verticale, orizzontale, verticale, orizzontale... 2 rulli di misurazione della velocità con teste turche.

i) Velocità di saldatura: 15-45 m/min.

2. Sega volante:

La sega volante computerizzata FJZ(Y) è un'attrezzatura chiave nella linea di produzione di tubi saldati. Taglia automaticamente tubi di varie forme a lunghezze precise ad alta velocità. Utilizzando un sistema di controllo STD veloce e ad alta precisione e un sistema meccanico, la sega offre eccellenti prestazioni di dimensionamento e sincronizzazione e una trasmissione meccanica affidabile, con conseguente alta velocità e precisione.
Questa macchina è composta da nove componenti: un letto, un riduttore, una slitta della sega, un fissaggio, un sistema di misurazione della velocità, un sistema ad aria, un sistema di azionamento, un sistema elettrico e un telaio a rulli.

3. Gruppo di azionamento ad alta frequenza e console di controllo centrale:

Armadio di controllo della velocità DC e ad alta frequenza da 500KW (incluso campo debole) I motori DC sono tutti motori DC serie Z4 (tensione di eccitazione è 440V)
