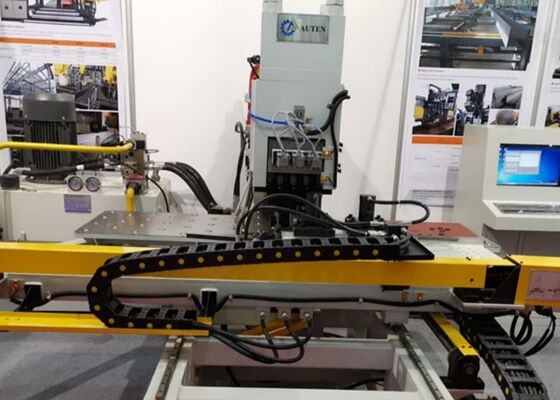

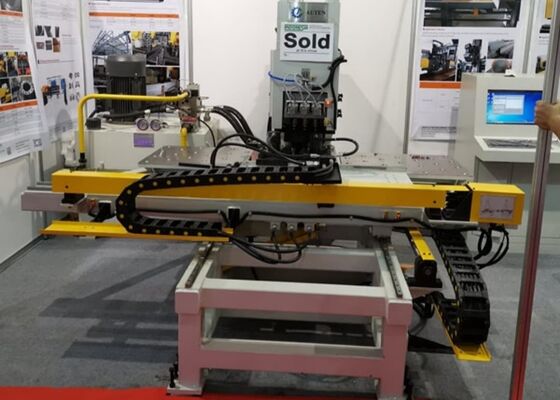

BT50 Macchina per perforare la lamiera di acciaio per formare buchi con spessore di perforazione di 40 mm

1. Il telaio della macchina è realizzato con saldatura di piastre tipo C, con buona rigidità e ampio spazio di movimentazione. La macchina dispone di tre stazioni di stampo (tra cui una stazione di stampo per la marcatura), con cambio automatico delle stazioni di stampo. Il sistema di bloccaggio può adattarsi a diversi pezzi, con un riferimento zero come marcatura di riferimento e il pezzo supportato da un piano di lavoro con sfere rotanti. L'azione degli assi X e Y è controllata da servomotore e vite a ricircolo di sfere, e il sistema CNC a doppio asse controlla la posizione di punzonatura, in modo da rendere automatico l'intero processo di lavorazione; l'operatore può inserire le dimensioni del pezzo nel computer per richiamare programmi ripetutamente in futuro.
2. Adozione della tecnologia CNC, avanzamento con servomotore, con alta efficienza e precisione stabile del pezzo.

3. I componenti funzionali importanti adottano un assemblaggio modulare, facile da riparare.
4. Esecuzione di punzonatura, marcatura e foratura sulla stessa lamiera.
5. L'unità di foratura ha funzioni tra cui discesa rapida, avanzamento lento e rientro rapido per migliorare l'efficienza di lavoro.

6. Programmazione semplice, è possibile inserire il diametro e la posizione dei fori nel computer, ed è anche possibile utilizzare il programma generato da software di lofting, o adottare la conversione diretta CAD/CAM.

7. La stazione idraulica adotta doppio pompa, singolo motore, sistema di raffreddamento ad acqua, giunto a manicotto per tutte le tubazioni. La colla dei tubi e dei giunti è di importazione.

8. Gli assi X e Y sono azionati da servomotore, vite a ricircolo di sfere e guida lineare, che garantiscono alta precisione.

9. Con funzione di autodiagnosi dei guasti.
10. Riduzione della fatica lavorativa degli operatori.
Dettagli della macchina:
