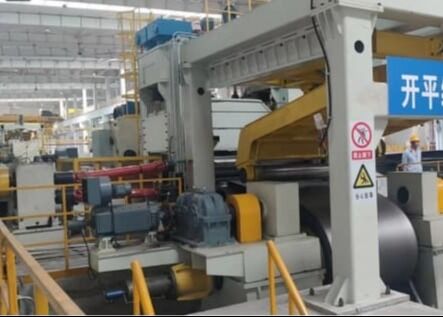

Modello RFHJ2-30x2500 Linea di livellamento e taglio della piastra per lo sguidamento della piastra Spessore della piastra 12 30 mm

Modello RFHJ2-30x2500 Linea di livellamento e taglio della piastra per lo sguidamento della piastra Spessore della piastra 12 30 mm

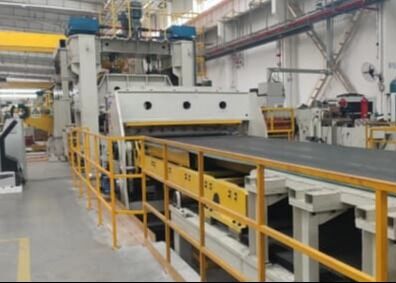

Visualizzazione del prodotto:

Nome della linea di produzione: linea di produzione per lo svincolo, il livellamento e lo sciarramento
Modello di linea di produzione: RFHJ12 ̇30×2500
Questa linea di produzione è utilizzata per lo svincolo, il livellamento, lo sciacquaggio e l'impilazione di bobine di acciaio con uno spessore di 12-30 mm e una larghezza di 800-2500 mm.

Configurazione del prodotto

Il flusso di processo è il seguente:

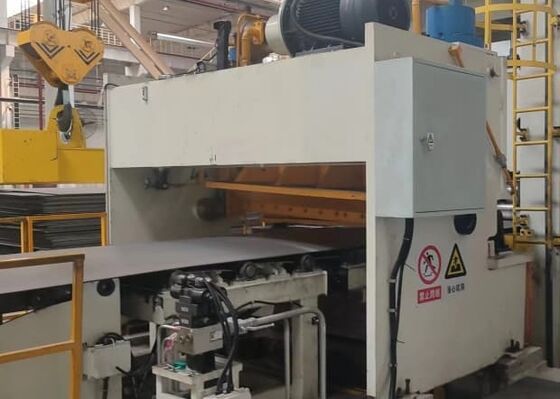

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table .

Configurazione e funzione dell'unità

Sella a bobina di acciaio

Visualizzazione: la sella a bobina in acciaio è composta da due parti simmetriche a forma di V e è installata su entrambi i lati della trincea sopra il carrello di carico.È utilizzato per conservare bobine di acciaio da trattare senza energiaIl carrello di carico può sollevare direttamente le bobine d'acciaio dalla sella della bobina d'acciaio per il carico.

Specifiche tecniche

2- Carro di carico.

a. Panoramica: con movimento elettrico e sollevamento idraulico. Il peso di carico è di 35 tonnellate.e i doppi rulli sulla parte superiore del carrello formano una struttura a forma di V. Esso è composto principalmente da un telaio, un cilindro idraulico, un telaio di supporto e due assi delle ruote.e poi viene sollevato dal cilindro idraulico per sollevare la bobina all'altezza richiesta, che è la posizione centrale del mandrello dello scaricatore. Dopo che la bobina è serrata, il cilindro viene abbassato e il carrello ritorna alla posizione originale. La potenza motoria del carrello è di 4KW;i cavi e le condotte idrauliche sono protetti da catene di supporto.

b. Specifiche tecniche
Forma: camminata elettrica, sollevamento idraulico
Quantità: 1 unità
Materiale delle parti principali:
Scala di supporto materiale, piastra di carico: saldatura di piastre d'acciaio
Acciaio della ruota: temperato 40Cr
Ruota: 45 trattamenti di spegnimento HRC4550
Lubrificazione: lubrificazione centralizzata manuale

Parametri tecnici:

3. Scattolatore

a. Panoramica: il decollatore è un dispositivo utilizzato per posizionare le bobine d'acciaio e scrollarle. Il decollatore ha una struttura simmetrica sinistra-destra composta da 2 serie di tamburi idraulici di espansione e contrazione,2 serie di movimenti idrauliciIl tamburo è costituito da uno spinello di supporto, da un sedile a forma di cuneo, da quattro piastre arcuate annidate nel sedile a forma di cuneo,con una capacità di accumulo di potenza superiore a 20 W,Il cilindro idraulico è fissato sul posteriore dell'albero di supporto e ruota insieme, e la sua barra di legame attraversa l'albero di supporto ed è collegata al sedile a forma di cuneo.La barra di trazione spinge e tira il sedile scorrevole a forma di cuneo per scivolare, e la piastra di arco si espande e si contrae il tamburo sotto l'azione del cuneo inclinato.Il sistema di espansione e contrazione ha un controllo idraulico di mantenimento della pressione unidirezionale per prevenire perdite interne della valvola e garantire efficacemente la forza di tensione del mandrelloIl fusibile è spinto a ruotare da un motore attraverso un riduttore e può ruotare avanti e indietro.
L'uncoiler fornisce la potenza principale per il conduttore della bobina in acciaio e genera una contra tensione durante il funzionamento automatico, rendendo la linea di produzione funzionante senza intoppi e in modo affidabile.

Composizione: (1) base della macchina (2) motore e riduttore (3) scaffale mobile (4) mandrello (espandibile) (5) sistema idraulico di espansione e contrazione (6) sistema idraulico di movimento

b. Specifiche tecniche
Forma: esposizione e contrazione idraulica a doppia testa (due passaggi Ф762mm, Ф950mm)
Quantità: 1 unità
Materiale delle parti principali:
tubi di supporto per l'espansione e la contrazione: parti di strutture in acciaio
Quadro, base: parti saldate in lamiera di acciaio
Spindle: temperato con 40Cr
Distanziatori: 40Cr temperati e spegniti
