Introduzione del prodotto

La linea di produzione automatica di foratura e punzonatura di bracciale solare può ottenere il singolo foglio originale di produzione ininterrotta e multi-processo, decollatura, livellamento, punzonatura, formazione,Sciacquatura in un'unica produzione continuaLa linea di produzione ha una velocità di produzione elevata, perforazione on-line e produzione di stampaggio continuo,facile da usare e meno manodopera.

Configurazione del prodotto

Nota: i disegni del tipo di targa sono soggetti ai disegni firmati e confermati dal compratore e dal venditore.

Processo di produzione

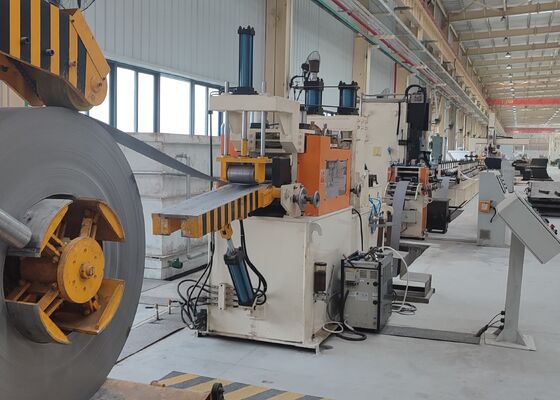

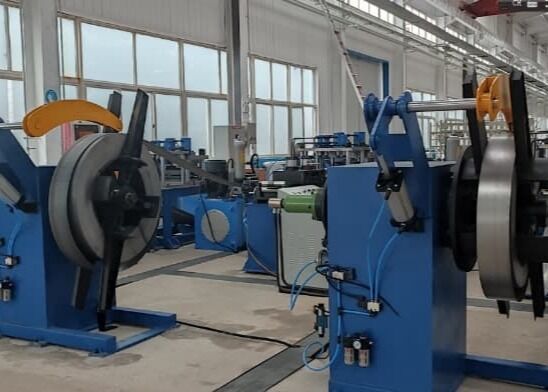

La linea di produzione è realizzata secondo il seguente processo tecnologico: Uncoiling→Nivelation Servo Feeding→Punching→Cold Forming→Hydraulic Shear→Discharging

Configurazione e funzione dell'unità

Macchine idrauliche per taglio di pelli 1 set

Scopo: tagliare le parti stampate fino a una certa lunghezza.
Struttura: i principali componenti sono il telaio di taglio, la matrice di taglio, il sistema idraulico e altri componenti.

Strumento di taglio: 3 serie in totale
Materiale del coltello: Cr12MoV (durezza dopo spegnimento è HRC58~62)

Sistema idraulico 1 set

Applicazione: Fornire energia per la macchina da foratura e per la macchina da taglio.
Struttura: viene adottata la struttura combinata di pompa e accumulatore e la velocità di punzonatura e taglio è rapida, il che migliora la velocità della linea di produzione.Il raffreddatore raffreddato ad aria viene utilizzato per dissipare il calore per soddisfare i requisiti di produzione sotto elevato carico e temperatura più elevataIl sistema idraulico è un sistema idraulico veloce, adatto per le linee di produzione di foratura a freddo ad alta velocità, per il rotolamento di fori e per la taglio.I principali componenti idraulici adottano prodotti Huade di Pechino.

I componenti principali sono: pompa dell'olio, motore, valvola idraulica, valvola solenoide, filtro e serbatoio idraulico dell'olio.
Il sistema idraulico adotta filtri e la pulizia dell'olio è garantita di grado 6-8.

Pressione del sistema idraulico: 22 Kpa
Potenza del sistema idraulico: 15 kW

Unità di controllo elettrica 1 set

L'intera linea adotta la modalità di controllo uomo-macchina che combina PLC e touch screen.Possono essere memorizzati contemporaneamente più set di istruzioni di funzionamentoIl grado di automazione è elevato, ha una funzione di allarme in caso di anomalie nella linea di produzione,e il funzionamento dell'intera linea di produzione può essere monitorato attraverso il sistema di controllo. Dopo l'interruzione o lo spegnimento in stato anormale, può continuare a lavorare secondo i parametri di lavoro previamente impostati.

Macchine per la trasformazione di rotoli 1 set

Applicazione: viene utilizzato per rendere la forma della piastra finita desiderata alla forma finale desiderata dell'interfaccia attraverso il processo di piegatura del rotolo.
Quando si sostituiscono prodotti con specifiche diverse, è necessario sostituire solo una parte dello spaziatore.

Struttura: l'unità di formazione adotta un rack indipendente (modalità in stile torii).Il materiale è realizzato in acciaio cr12 di alta qualità. La durezza dopo l'estinguimento è HRC58 ~ 62. La superficie del rullo viene lucidata dopo la finitura. Il rullo ha un'elevata precisione e una lunga durata.
L'albero inferiore è azionato e gli albero superiore e inferiore utilizzano ingranaggi sincroni per i passaggi necessari.
Il dado esterno dell'arco è a sinistra (albero inferiore) e a destra (albero superiore).
