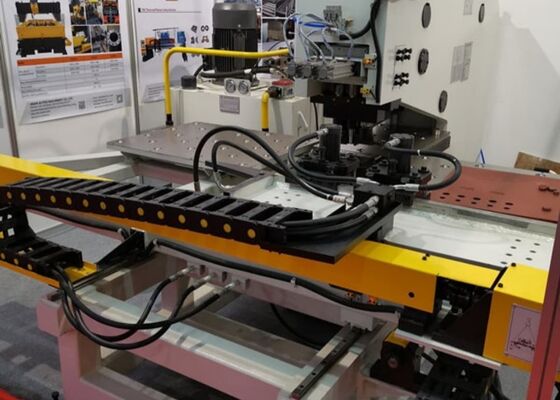

Modello BNHD120 Automatica CNC Hydraulic Steel Plate Punch Machine 1500*800mm Pezzo di lavoro
Introduzione del prodotto:
Questa macchina per perforare e perforare la piastra CNC è stata progettata per l'industria della produzione di torri in acciaio, offrendo una precisione eccezionale nella perforatura, nella marcatura,e operazioni di perforazione per componenti di lamiere di acciaioInoltre, presenta una notevole flessibilità, facilitando l'esecuzione di lavori di punzonatura, perforazione e marcatura su una vasta gamma di parti metalliche.supportando così una vasta gamma di applicazioni industriali.
Configurazione del prodotto:
| Modello |
BNHD120 |
| Dimensione massima del pezzo di lavoro (mm) |
1500*800 |
| Diametro massimo di foratura (mm) |
Φ26 |
| Diametro massimo di perforazione (mm) |
Φ50 |
| Taper del mandrino di perforazione |
BT1 commercio |
| Spessore della piastra (mm) |
Perforazione |
5️25 (Q235) |
| Perforazione |
40 |
| Forza di punzione (kN) |
1000/1200 |
| Forza di marcatura (kN) |
800/1200 |
| Distanza minima tra foro e bordo della piastra (mm) |
Perforazione |
25 |
| Perforazione |
Dipende dal diametro del foro |
| Dimensione del carattere (mm) |
14*10*19 |
| Quoti di carattere |
12 |
| Stazioni di stampaggio |
4 |
| Velocità di alimentazione della perforazione (mm/min) |
0 ~ 5000 |
| Strato del mandrino di perforazione (mm) |
350 |
| Velocità di rotazione dello spinello di perforazione ((r/min) |
30 ~ 3000 |
| Modalità di programmazione |
Programmazione di comandi, software di disegno o layout Auto CAD |
| Dimensioni totali L*W*H (m) |
3.3*3.2*3 |
Caratteristica del prodotto:
1La macchina per la punzonatura e la marcatura in acciaio a canale CNC è dotata di un robusto telaio saldato di tipo C, che garantisce un'integrità strutturale eccezionale e un ampio spazio operativo.È dotato di tre stazioni di stampaggio, uno dei quali è dedicato esclusivamente alla marcatura e supporta l'indicizzazione automatica tra le stazioni per migliorare l'efficienza del flusso di lavoro.con una lunghezza massima non superiore a 50 mm,I pezzi di lavoro sono posizionati in modo sicuro su un tavolo da lavoro con cuscinetto a sfere, facilitando una manipolazione agevole e senza sforzo.Il movimento lungo gli assi X e Y è guidato da servomotori, con viti a sfera di alta precisione che garantiscono una trasmissione precisa, mentre la precisione della posizione di foratura è controllata da un programmabile controller logico (PLC),che consentono la completa automazione del processo di lavorazioneIl sistema supporta anche la memorizzazione, il recupero e il riutilizzo dei programmi di pezzo di lavoro, garantendo cicli di produzione a serie senza soluzione di continuità.
2La macchina per la perforazione dell'acciaio CNC incorpora una tecnologia di controllo numerico computerizzato (CNC) all'avanguardia, abbinata a sistemi di alimentazione a servomotore,garantire un'eccezionale efficienza operativa e una precisione costante su un'ampia varietà di pezzi.
3I principali componenti funzionali della macchina sono progettati con una struttura modulare, migliorando la facilità di manutenzione e ottimizzando i processi di riparazione.
4. La macchina per la punzonatura e la marcatura delle lamiere metalliche CNC integra funzioni di punzonatura, marcatura e perforazione in un unico processo coeso,offrendo capacità versatili all'interno di un ciclo operativo unificato.
5Il modulo di perforazione è dotato di caratteristiche chiave tra cui alimentazione rapida verso il basso, accurata progressione di lavorazione e ritiro rapido,migliorare notevolmente l'efficienza operativa in ambienti di lavoro pratici.
6Con un avanzato sistema di autodiagnosi di rilevamento dei guasti, la macchina identifica rapidamente eventuali problemi operativi, consentendo una manutenzione tempestiva e garantendo l'affidabilità della produzione continua.
7Il processo di programmazione è stato progettato tenendo conto della facilità d'uso: gli operatori possono inserire direttamente nel sistema di controllo i diametri dei fori, le coordinate posizionali e le quantità di lotti.il sistema è pienamente compatibile con i programmi creati da software di lofting specializzati e supporta la conversione senza soluzione di continuità dei file CAD/CAM, garantendo un'esecuzione del programma fluida ed efficiente.

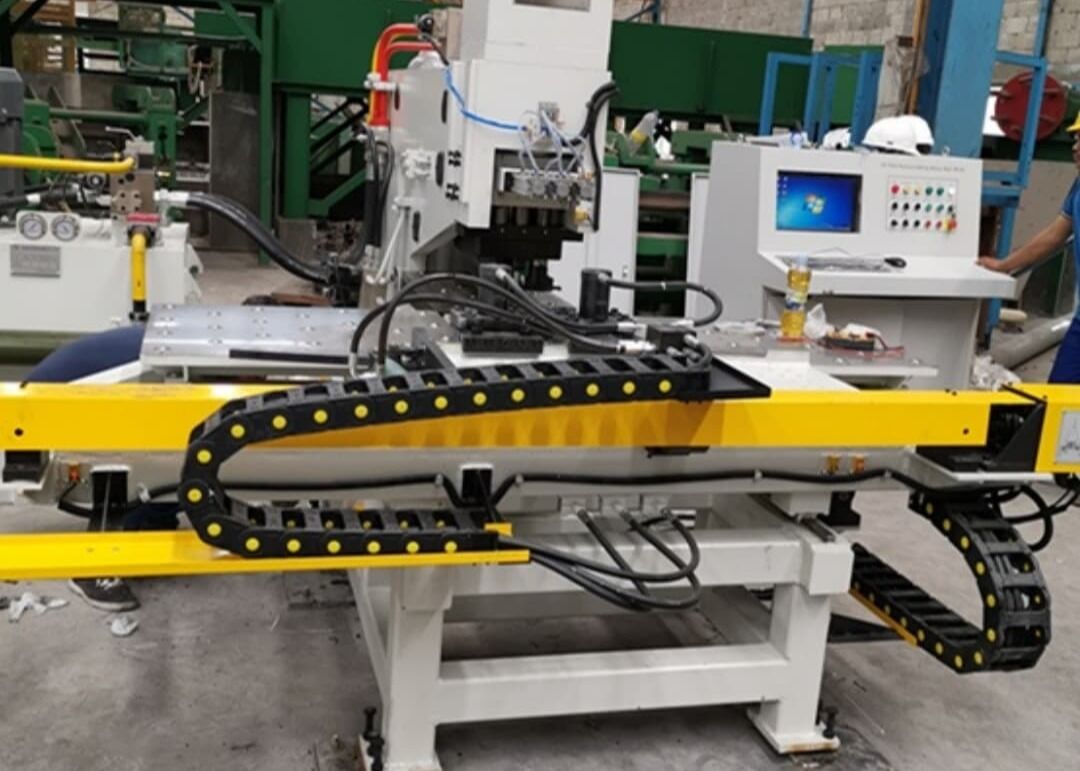

Dettagli della macchina:
Questo sistema specializzato di lavorazione dei metalli è stato attentamente progettato per eseguire operazioni di foratura, marcatura e perforazione su lastre d'acciaio nell'industria manifatturiera delle torri d'acciaio.Offre una precisione di lavorazione eccezionaleOltre alla sua funzione primaria nel settore delle torri in acciaio, questa versatile apparecchiatura esegue costantemente punzonature, perforazioni,e compiti di marcatura su lamiere metalliche per una vasta gamma di applicazioni industrialiEsso garantisce un'efficienza operativa superiore e una lavorazione precisa per vari pezzi di metallo, semplificando così i flussi di lavoro e migliorando la qualità dei prodotti in diversi settori industriali.
