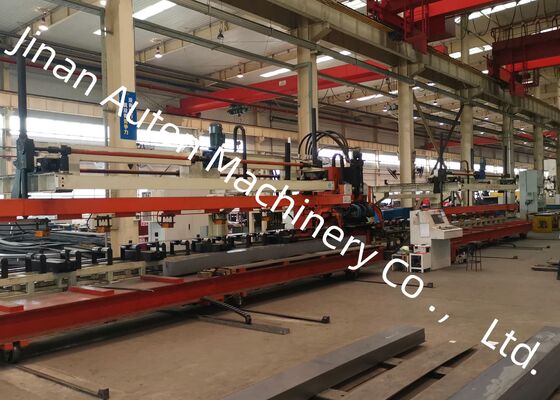

Macchina per punzonatura CNC per travi idrauliche per autocarri leggeri per la lavorazione di lamiere
Applicazione:
La nostra azienda ha progettato e sviluppato un sistema automatizzato all'avanguardia, ad alta efficienza e alta precisione per la lavorazione di lamiere, specificamente progettato per la punzonatura di longheroni automobilistici ad alta resistenza. Questa linea di produzione è perfettamente adatta per la lavorazione di longheroni ultra-larghi e ultra-spessi, tipicamente utilizzati in veicoli speciali, inclusi camion minerari e altre applicazioni per impieghi gravosi.
Parametri tecnici principali:
| N. |
Nome |
Valore |
| 1 |
Forza nominale |
1200KN |
| 2 |
Dimensioni e intervallo della piastra di lavorazione |
| 3 |
Lunghezza |
4000～8000mm |
| Larghezza |
200～550mm |
| Spessore |
3～6mm |
| Piegatura a falce del materiale in ingresso |
≤7mm/10m |
| Disomogeneità della lamiera asse X |
≤10mm/1000mm ,≤20mm/8000mm |
| Disomogeneità della lamiera asse Y |
5mm |
| Deformazione della lamiera |
≤50mm |
| Proprietà meccaniche del materiale della lamiera |
σb=510～850N/mm2 |
| 4 |
Diametro massimo di punzonatura |
φ60mm |
| 5 |
Numero di moduli |
25 |
| 6 |
Velocità massima |
| Asse X |
Max=50m/min |
| Asse Y |
Max=30m/min |
| 7 |
Precisione di lavorazione |
| Asse X |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Asse Y |
±0.2 mm / 600 mm |
| 8 |
Metodo di lavorazione |
Filtrazione |
| 9 |
Riferimento |
L'asse X è lungo la lunghezza della piastra e la coordinata X del foro si basa sull'estremità della piastra; l'asse Y è la larghezza della piastra e il riferimento è la linea centrale.
|
| 11 |
Modalità operativa |
Manuale, automatico |
Caratteristiche del prodotto
1. Il sistema di controllo è integrato con il sistema CNC 828D, abbinato a meccanismi di alimentazione azionati da servomotore. Questa configurazione garantisce un'efficienza operativa superiore garantendo al contempo una precisione costante durante la lavorazione dei pezzi.
2. Un dispositivo di allineamento centrale azionato da servomotore è montato sul rullo di supporto di alimentazione, consentendogli di lavorare in modo efficiente piastre con profili trasversali variabili e di accogliere variazioni di altezza da 0 a 200 mm.
3. Il sistema è progettato per supportare fino a 25 stampi di diametri variabili, caratterizzato da un processo di installazione stampi rapido e intuitivo.
4. Il carico, la punzonatura e lo scarico delle piastre sono completamente automatizzati, riducendo drasticamente le esigenze di manodopera e ottimizzando l'efficienza operativa.
5. I materiali di scarto vengono espulsi e raccolti automaticamente, garantendo un flusso di produzione fluido ed efficiente.
6. Il software di programmazione automatizzata consente l'importazione diretta di grafiche da file AUTOCAD o .DXF creati da altri software CAD. Dotato di un'interfaccia uomo-macchina intuitiva, consente la generazione automatica di programmi di lavorazione per macchine utensili, riducendo così il tempo impiegato e minimizzando il rischio di errori.
La mostra presenta una selezione accuratamente scelta di campioni completati di longheroni prodotti da questa linea di produzione, che comprendono una gamma di specifiche utilizzate in camion minerari e veicoli speciali. Questi campioni servono a dimostrare l'accuratezza del posizionamento dei fori, la levigatezza dei bordi punzonati e l'integrità strutturale complessiva, fornendo a clienti e ispettori una chiara rappresentazione visiva delle capacità di lavorazione dell'attrezzatura.
Questa macchina è uno strumento altamente specializzato progettato specificamente per operazioni di punzonatura su longheroni piatti nell'industria automobilistica. È principalmente progettata per la lavorazione dei longheroni principali di camion e veicoli speciali, garantendo la creazione di fori precisi per soddisfare le esigenze di assemblaggio strutturale di questi componenti portanti automobilistici personalizzati per impieghi gravosi.
