Linea di produzione automatica per la scatolatura cavi, punzonatura e piegatura a freddo con peso bobina singola in acciaio da 7000 kg
Introduzione al prodotto:
La linea di produzione automatica per la scatolatura cavi, punzonatura e piegatura a freddo può realizzare la produzione ininterrotta di un singolo foglio originale con più processi, impostando svolgimento, livellamento, punzonatura, formatura, taglio in un'unica produzione continua, in modo che l'aspetto del prodotto sia standard, l'installazione coerente della punzonatura sia facile. La linea di produzione ha un'elevata velocità di produzione, punzonatura in linea e produzione continua di stampaggio, facile da usare e richiede meno manodopera.
Configurazione del prodotto:
| Materia prima |
Lamiera laminata a freddo Q235 |
| Diametro esterno bobina in acciaio adatto |
Ф1200 mm |
| Diametro interno bobina in acciaio adatto |
Ф508mm |
| Larghezza materia prima |
＜1050mm |
| Spessore materia prima |
1~3mm |
| Peso bobina singola in acciaio |
≤7000 kg |
| Dimensione della scatolatura cavi |
larghezza 100~500；altezza:50~200 |
| Velocità di lavoro effettiva |
3~10m/min |
Processo di produzione:

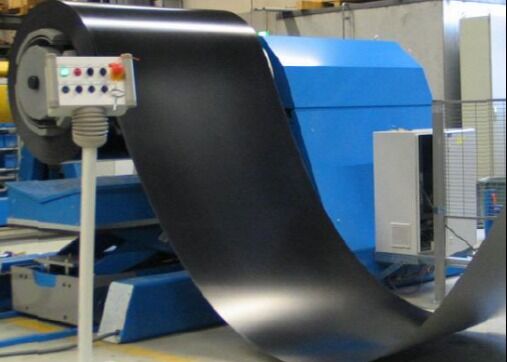

Svolgitore-livellatore-anello materiale—alimentatore servo—punzonatrice multistazione (taglio)--formatrice principale—uscita profilo finale
Componenti principali
Piattaforma di trasmissione di potenza 1 set
Applicazione: trasportare il foglio punzonato alla formatrice
Struttura: Adotta un trasportatore a nastro con dispositivo di guida, composto principalmente da telaio, dispositivo di alimentazione, nastro trasportatore, dispositivo di regolazione della larghezza, dispositivo di guida, ecc. La velocità di alimentazione è infinitamente regolabile, corrispondente alla velocità della macchina di stampaggio.
| Velocità massima di alimentazione |
15m/min |
| Larghezza massima di alimentazione consentita |
≤1050mm |
| Potenza motore |
7.5kw |
| Lunghezza di alimentazione |
16000mm |

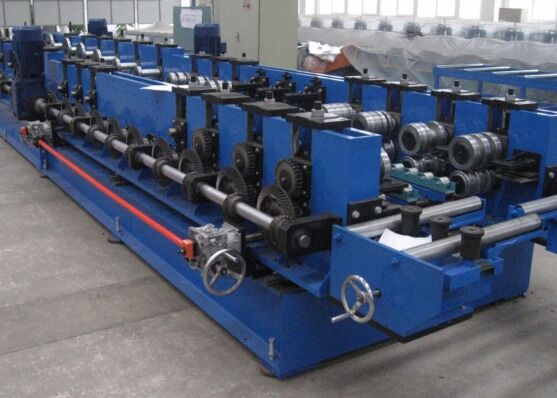

Formatrice regolabile a sbalzo -1 set
Applicazione: Utilizzata per arrotolare la forma della piastra finita richiesta nella forma finale richiesta della sezione trasversale attraverso il processo di piegatura a rulli.
Struttura: L'unità di formatura adotta la modalità formatrice a sbalzo. Azionata da motore, riduttore e ingranaggio conico a spirale.
Quando si producono prodotti con diverse larghezze inferiori e altezze della vita, è sufficiente impostare i parametri sul touch screen, il che è comodo, veloce e affidabile.
Il rullo di formatura è progettato da software professionale. Il materiale è realizzato in acciaio per stampi di alta qualità Cr12 e la durezza dopo la tempra è HRC58~62 (equivalente al materiale americano D2/D3). La superficie del rullo è lucidata dopo la finitura. Il rullo ha alta precisione e lunga durata.
La parte di formatura principale contiene due formatrici. La base della formatrice è dotata di un dispositivo di spostamento, che può muoversi longitudinalmente sulle guide preimpostate. Due formatrici e una per la produzione di profilati a C,
Parametri: Passaggi di formatura: 10+12 passaggi
| Diametro albero della formatrice |
φ100mm (soggetto al progetto finale) |
| Potenza totale del motore |
circa 30KW (soggetto al progetto finale) |
| Marca del motore |
Siemens Bader |
| Velocità lineare massima |
5~15m/min |
1 set di rastrelliera di supporto non alimentata (lunghezza totale di 12 metri)
La rastrelliera è in modalità non alimentata, con un totale di due sezioni e ogni sezione è lunga 6 metri. La rastrelliera del materiale è una struttura staccabile, che è comoda per il trasporto e l'uso in luoghi diversi.
Sistema idraulico 1 set
Applicazione: Fornire supporto di alimentazione per lo svolgimento e la punzonatura.
Struttura: Viene adottata la struttura combinata di pompa e accumulatore e l'azione di punzonatura e taglio è veloce e la velocità della linea di produzione è migliorata. Il refrigeratore raffreddato ad aria viene utilizzato per dissipare il calore per soddisfare i requisiti di lavoro e produzione sotto carico elevato e temperatura più elevata. Il sistema idraulico è un sistema idraulico veloce, adatto per punzonatura ad alta velocità, formatura a rulli e linee di produzione di piegatura a freddo. I principali componenti idraulici adottano i prodotti Beijing Huade.
I componenti principali sono: pompa dell'olio, motore, valvola idraulica, elettrovalvola, filtro e serbatoio dell'olio idraulico, ecc.
Unità di controllo elettrico -1 set
L'intera linea adotta la modalità di controllo uomo-macchina che combina PLC e touch screen. I parametri delle specifiche, la quantità e i parametri di sistema delle parti possono essere impostati tramite il touch screen e più set di istruzioni operative possono essere memorizzati contemporaneamente. Ha un alto grado di automazione. Ha una funzione di allarme in caso di anomalie nella linea di produzione. Il funzionamento dell'intera linea di produzione può essere monitorato tramite il sistema di controllo. Dopo un'interruzione di corrente o un arresto anomalo, l'elaborazione può essere continuata in base ai parametri di lavoro precedentemente impostati.
