Linea di formatura a rulli per lamiera ondulata con spessore del materiale grezzo di 5~7 mm per acciaio laminato a caldo
Introduzione al prodotto:
La linea di formatura a rulli per lamiera ondulata può realizzare la produzione ininterrotta del foglio singolo originale con più processi, impostando svolgimento, livellamento, punzonatura, formatura, taglio in un'unica produzione continua, in modo che l'aspetto del prodotto sia standard, la punzonatura coerente e l'installazione facile. La linea di produzione ha un'elevata velocità di produzione, punzonatura in linea e produzione di stampaggio continuo, facile da usare e richiede meno manodopera.
Configurazione del prodotto:
| Tipo di materia prima |
acciaio laminato a caldo |
| Resistenza allo snervamento della materia prima |
max 235 MPa |
| Resistenza alla trazione della materia prima |
max 550 MPa |
| Diametro esterno della bobina d'acciaio adatto |
≤Φ1500 mm |
| Diametro interno della bobina d'acciaio adatto |
Φ610 mm |
| Larghezza della materia prima |
≤1500 mm |
| Spessore della materia prima |
2,5~7 mm |
| Peso della singola bobina d'acciaio |
max 15000 kg |
Nota: quando l'ordine è confermato, entrambe le parti devono firmare il disegno del profilo, il disegno del foro di punzonatura e il disegno della parte ad arco.
Processo di produzione:

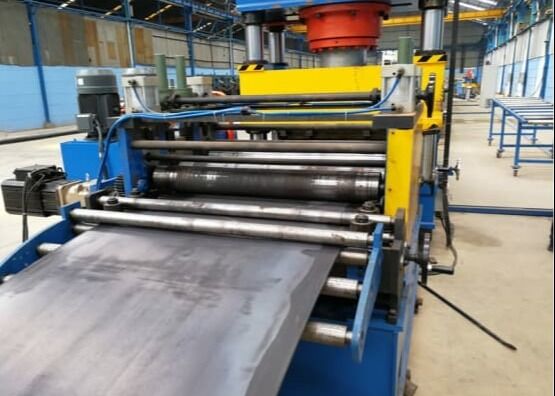

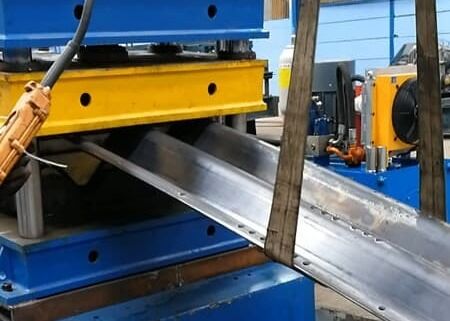

Svolgitore - livellatore - anello materiale — alimentatore servoassistito — punzonatrice — anello materiale -- formatrice a rulli principale — taglierina - pezzo all'esterno
Taglierina 1 set
I componenti principali della taglierina sono piastra di base, cilindro pneumatico, guida lineare, telaio della taglierina, matrice della taglierina e cilindro idraulico, ecc. Il cilindro idraulico fornisce l'alimentazione per la taglierina.
La lama della taglierina è di tipo a taglio a doppio bordo.
Materiale della matrice della taglierina: Cr12MoV (HRC58~62)
Tolleranza di lunghezza di taglio: ±1,5 mm
Sistema idraulico 3 set
Questi tre sistemi vengono utilizzati per fornire alimentazione al dispositivo idraulico. Il primo sistema fornisce alimentazione per svolgitore, carrello bobina, telaio ausiliario, guida e braccio di pressione, pre-taglio e parte di saldatura; il secondo sistema fornisce alimentazione per la punzonatrice; il terzo sistema fornisce alimentazione per la taglierina finale.
Ogni sistema utilizza una struttura composita di pompa e accumulatore, tutte le aree di svolgimento, l'area di livellamento e le parti di punzonatura e taglio hanno una velocità di lavoro molto elevata e stabile. Il sistema è migliore per migliorare la velocità di lavoro della linea di produzione. Il refrigeratore è abbinato al raffreddamento ad aria, elevati requisiti di produzione per soddisfare il carico di lavoro e le alte temperature. Il sistema idraulico, appositamente progettato per la punzonatrice ad alta velocità e la taglierina mobile, è molto professionale. I principali componenti idraulici sono di marca Atos.
I componenti principali del sistema idraulico includono motore, pompa dell'olio, filtro, serbatoio dell'olio, valvola idraulica, elettrovalvola e così via.
L'olio idraulico di questo tipo di sistema deve essere mantenuto sul grado 6~8.
Sistema di controllo elettrico 1 set
Questo sistema utilizza il PLC per controllare tutte le azioni di lavoro. La quantità di produzione e la lunghezza di ogni pezzo verranno misurate automaticamente; interfaccia uomo-macchina, il touch screen è l'input e l'annullamento dei dati di lavoro. È conveniente controllare la macchina formatrice a rulli.
Il pannello di controllo ha un'interfaccia operativa in inglese, è conveniente per l'operatore inserire e annullare i dati di lavoro.
