Macchina formatrice a rulli per lamiera ondulata con diametro bobina in acciaio da 610 mm, peso singolo bobina in acciaio 15T

610 mm diametro di bobina di acciaio Corrugation Plate Roller Forming Machine 15T singolo peso di bobina di acciaio

Introduzione al prodotto:

Linea di formazione di piastre ondulate può ottenere il singolo foglio originale di multi-processo, produzione ininterrotta, impostare lo svincolo, livellamento, foratura,Sciacquatura in un'unica produzione continuaLa linea di produzione ha una velocità di produzione elevata, perforazione on-line e produzione di stampaggio continuo,facile da usare e meno manodopera.

Configurazione del prodotto:

Nota: quando l'ordine è confermato, entrambe le parti devono firmare il disegno del profilo, il disegno del buco di foratura e il disegno della parte di arco insieme.

Processo di produzione:

Decoiler- livellatore - circuito del materiale servofeeder puncher circuito del materiale vorso del rullo principale cutter - pezzo esterno

Ciclo di materiale 2 serie

Funzione: la prima serie è utilizzata per la corrispondenza e la correzione della velocità tra la macchina di livellamento della trazione tampone e il servo-alimentatore di livellamento,e la seconda serie è utilizzata per la correzione e la correzione della velocità tra la macchina per perforare il tampone e la macchina per formareFai in modo che tutta la linea funzioni senza intoppi.

Struttura: il dispositivo di stoccaggio è composto da due parti: il rullo a forma di arco e il dispositivo di supporto.che sono collocati su entrambi i lati dei due contenitori di stoccaggioSono costituiti da un telaio ad arco e da una serie di rulli flessibili. La superficie del rulli è rivestita di cromo duro.Un interruttore fotoelettrico è installato nel pozzo del contenitore di scarico per controllare la posizione del rotolo di materiale che entra nel pozzo, in modo che la velocità di ciascuna parte di lavoro possa essere perfettamente abbinata.

Servo livellatore e dispositivo di alimentazione 1 set
Questo dispositivo è installato nella parte anteriore del foratore multi-stazione. È fissato sulla piastra base del foratore. Il livellatore è modello a 5 rotoli, il livello superiore ha 2 rotoli e il livello inferiore ha 3 rotoli.I rotoli a strato superiore possono essere premuti verso il basso con potenza idraulicaQuesti rulli saranno realizzati come servo rulli per alimentare la materia prima alla parte perforante.
Questo dispositivo di alimentazione servo è guidato da un servomotore, l'operatore può impostare pochi gruppi di dati di lavoro sul sistema di controllo, e quindi il dispositivo di alimentazione servo alimenterà il foglio di materie prime una volta per una volta.

Perforazione multi-stazione 1 set
Funzione: completare la perforazione di 15-φ25 fori sul profilo in una sola volta.

Struttura: adottare la modalità di stampa a quattro colonne liquide, economica e applicabile; velocità elevata ed efficienza elevata.Il sistema idraulico di questa macchina a foratura è appositamente sviluppato per la macchina a foratura multi-stazione. La macchina idraulica adotta la modalità di controllo della pompa e dell'accumulatore e adotta un modulo di controllo idraulico speciale.e è dotato di raffreddamento La dissipazione del calore del dispositivo deve soddisfare le esigenze di produzione continua. (Questo sistema idraulico è stato utilizzato con successo in molteplici linee di produzione)
Pressione del foratore: 500 tonnellate

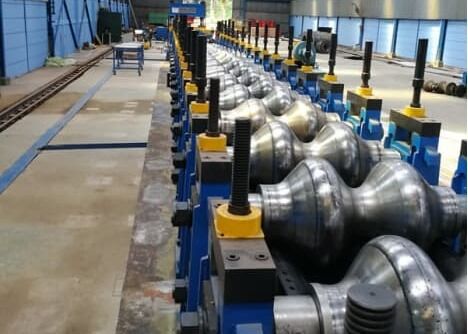

Primo rullo principale 1 set
Struttura: l'unità di formazione adotta un telaio indipendente (modalità alloggiamento), azionato da un motore e da un riduttore, e è azionato da una scatola di riduzione e da un accoppiamento,che sono installati rispettivamente sulla base di formazione e sulla base di trasmissione.
L'albero inferiore è azionato, e gli albero superiore e inferiore utilizzano ingranaggi sincroni quando necessario.

Lo stampo di formazione è progettato da un software professionale, e il materiale è realizzato in acciaio da stampo di alta qualità Cr12, soffocato
La durezza del retro è HRC58 ~ 62, e alcuni dei rulli di formazione sono realizzati in materiale Cr12MoV, che migliora le prestazioni meccaniche e la vita.con elevata precisione e lunga durata.
Ci sono due tipi di dadi all'esterno dell'arco: a sinistra (albero inferiore) e a destra (albero superiore).
