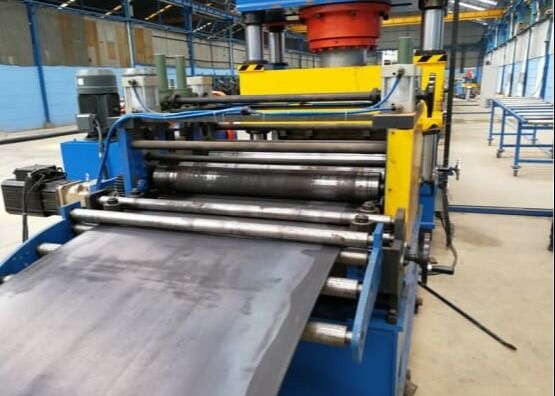

Modello DFCP150 Linea di formazione a rulli di piastre corrugative con funzione di foratura

Modello DFCP150 Linea di formazione a rulli di piastre corrugative con funzione di foratura

Introduzione al prodotto:

Linea di formazione di piastre ondulate può ottenere il singolo foglio originale di multi-processo, produzione ininterrotta, impostare lo svincolo, livellamento, foratura,Sciacquatura in un'unica produzione continuaLa linea di produzione ha una velocità di produzione elevata, perforazione on-line e produzione di stampaggio continuo,facile da usare e meno manodopera.

Configurazione del prodotto:

Nota: quando l'ordine è confermato, entrambe le parti devono firmare il disegno del profilo, il disegno del buco di foratura e il disegno della parte di arco insieme.

Processo di produzione:

Decoiler- livellatore - circuito del materiale servofeeder puncher circuito del materiale vorso del rullo principale cutter - pezzo esterno

Componenti principali della linea di formazione del rotolo:

Decoiler 1 set (comprese le bobine e il supporto assistente)

Questo deociler è un modello a testa singola, il motore guida l'albero del decoller per aprire la bobina d'acciaio e la potenza idraulica rende l'albero del decoller un dispositivo di espansione per rendere la bobina d'acciaio da fissare bene sull'albero del decoller.La struttura della parte di spesa è il modello di "cucina". Quando la linea completa è in condizione di lavoro normale, il decollatore funziona automaticamente.

Proteggerà l'operatore durante il processo di lavoro.
Il decollatore include anche 4 pezzi di piastra di blocco di materia prima, al fine di mantenere la bobina di acciaio ben fissata sul filo del decollatore quando il decollatore è in condizioni di funzionamento.La piastra di blocco può essere installata e rimossa in base ai requisiti di lavoro effettivi.

Carro a bobina:
La macchina può muoversi avanti e indietro, il motore guida la macchina per muoversi; la tavola di supporto della macchina può sollevare e abbassare,cilindro idraulico fornisce energia per questo dispositivo.
Potenza del motore del carrello a bobina: ≈3Kw (soggetto al progetto finale)

Assistenza:
Al fine di rendere l'albero di decollatura per essere la sicurezza quando la bobina di acciaio viene caricato su di esso, ha un telaio di assistenza per supportarlo. il telaio di assistenza è modello di potenza idraulica, può muoversi su e giù.Quando il quadro assistente è funzionante, la parte di giunzione sarà bloccata automaticamente, può mantenere il telaio assistente per essere di supporto stabile del portafoglio del decollatore.
Peso del supporto: 15000 kg

Macchina di livellamento 1 set

Questo livellatore utilizza un modello a 5 rulli. Il livello superiore ha 2 rulli e il livello inferiore ha 3 rulli.
Un paio di rulli guida sono installati nella parte anteriore del rullo livellatore, il rullo di alimentazione è pizzicato bene da cilindro pneumatico.L'operatore può controllarlo in base alle esigenze di lavoro effettive.
Nella parte anteriore del livellatore principale, una speciale testa di pala telescopica è installata sulla piastra di base del livellatore.questa pala si muoverà e guidare la materia prima per entrare nel dispositivo livellatore senza intoppi.

Controllo di conversione di frequenza

Per far sì che la bobina di acciaio di materia prima entri nella parte livellatrice facilmente e senza intoppi, una guida di materiale e un braccio di stampa sono installati tra il decollatore e il livellatore.Questo dispositivo comprende principalmente il braccio della stampa, tavola di supporto, testa di pala e ecc. Il braccio di stampa, il tavolo di supporto e la testa di pala sono azionati da un cilindro idraulico, il braccio di stampa ha un rullo di alimentazione, viene utilizzato per assistere l'alimentazione.Il rullo è azionato da un motore da 3 kWQuesta parte può aiutare l'operatore a alimentare il foglio di materie prime per entrare nella parte più livellata, risparmierà tempo all'operatore.

Dispositivo di saldatura per spine da taglio 1 set

Funzione: tagliare la testa e la coda del foglio per completare la saldatura del foglio.
Struttura: è composto da una macchina da taglio, da un dispositivo di pressatura della testa e della coda del materiale, da un dispositivo guida, da una piattaforma di saldatura, da un dispositivo di alimentazione per pizzico, da un sistema di azionamento, da una base, ecc.con rulli laterali regolabili anteriori e posteriori. Il telaio è una struttura di saldatura a profila + piastra d'acciaio, taglio idraulico, pressatura idraulica e piattaforma di pressatura. Piattaforma di supporto in rame. Saldatura manuale con arco argon, macinatura manuale.L'utilizzatore della saldatrice deve prepararla da solo..
