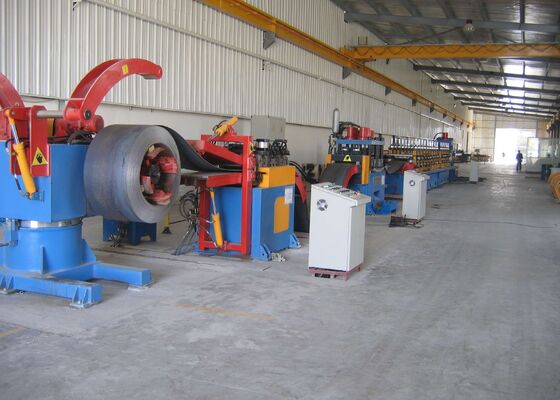

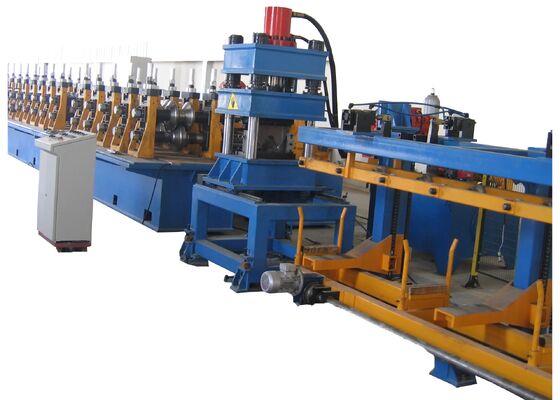

Macchina automatica per la formatura di rotoli di guardrail autostradali, tavola di trave Ф508mm Diametro interno bobina

Macchina per la produzione di lamiere per guardrail autostradali automatici Ф508mm Diametro interno bobina

Introduzione al prodotto:

Linea di formatura per guardrail autostradali, linea di produzione per la protezione autostradale, linea di formatura per guardrail. Può realizzare la produzione ininterrotta, multi-processo, da un singolo foglio originale, impostando svolgimento, livellamento, punzonatura, formatura, taglio in un'unica produzione continua, in modo che l'aspetto del prodotto sia standard, l'installazione coerente della punzonatura sia facile. La linea di produzione ha un'elevata velocità di produzione, punzonatura in linea e produzione di stampaggio continuo, facile da usare e richiede meno manodopera.

Configurazione del prodotto:

Nota: il disegno del tipo di lamiera è soggetto al disegno finale firmato e confermato dall'acquirente e dal venditore.

Processo di produzione:

La linea di produzione è gestita secondo il seguente flusso di processo: Svolgimento → Anello (stoccaggio) → Alimentazione servo-livellante → Punzonatura (taglio) 315T + pressa di punzonatura e rinforzo → piegatura a freddo → scarico

Formatrice a rulli - 1 set

Scopo: Utilizzata per ottenere la forma dell'interfaccia richiesta attraverso il processo di piegatura a rulli.

Struttura: L'unità di formatura adotta un telaio indipendente (stile ad arco a cambio rapido). Azionata da motore e riduttore e azionata da una scatola di riduzione. Il rullo di formatura è progettato da software professionale. Il materiale è realizzato in acciaio per stampi di alta qualità Cr12, con una durezza di HRC58~62 dopo la tempra (le caratteristiche fisiche sono equivalenti al materiale americano D2). La superficie del rullo è lucidata dopo la lavorazione di precisione. Il rullo ha alta precisione e lunga durata.
L'albero inferiore è azionato e gli alberi superiore e inferiore utilizzano ingranaggi sincroni se necessario. L'azionamento principale è azionato da una scatola di riduzione. Il materiale dell'oggetto della scatola di riduzione è ZG45 o saldatura di piastre d'acciaio.
Il dado esterno dell'arco è sinistrorso (albero inferiore) e destrorso (albero superiore).

Sistema idraulico -2 set

Scopo: 1 set fornisce alimentazione per lo svolgitore, il carrello di carico e la punzonatrice; l'altro set fornisce supporto di alimentazione per il taglio idraulico.

Struttura: Viene adottata la struttura combinata pompa e accumulatore e la velocità di punzonatura e taglio è elevata, il che migliora la velocità della linea di produzione. Il refrigeratore raffreddato ad aria viene utilizzato per la dissipazione del calore per soddisfare i requisiti di produzione di carico elevato e alta temperatura. Questo sistema idraulico è un sistema idraulico veloce, adatto per punzonatura ad alta velocità, rulli forati e linee di produzione di piegatura a freddo. I principali componenti idraulici sono prodotti Beijing Huade.
I componenti principali sono: pompa dell'olio, motore, valvola idraulica, elettrovalvola, filtro e serbatoio dell'olio idraulico, ecc.
Il sistema idraulico utilizza un filtro e la pulizia dell'olio è garantita a livelli 6-8.

Unità di controllo elettrico -1 set

L'intera linea adotta una modalità di controllo uomo-macchina che combina PLC e touch screen. Le specifiche, la quantità e i parametri di sistema delle parti possono essere impostati tramite il touch screen. È possibile memorizzare più set di istruzioni operative contemporaneamente. Ha un alto grado di automazione e ha una funzione di allarme in caso di anomalia nella linea di produzione. Il funzionamento dell'intera linea di produzione può essere monitorato tramite il sistema di controllo. Dopo un'interruzione di corrente o un arresto in uno stato anomalo, l'elaborazione può continuare in base ai parametri di lavoro precedentemente impostati.

Descrizione dei principali componenti elettrici:
