Linea di produzione automatica per formatura a freddo a due onde per guardrail, modello RF300, per autostrade

Modello RF300 Autostrada due onde di piegatura a freddo per la formazione di linea di produzione automatica per l'uso di guardrail

Introduzione al prodotto:

La linea di produzione di linee di protezione per autostrade può raggiungere il singolo foglio originale di produzione multi-processo, ininterrotta, uncoiling impostato,livellamentoLa linea di produzione ha una velocità di produzione elevata,produzione in linea di punzonatura e stampaggio continuo, facile da usare e meno manodopera.

Configurazione del prodotto:

Nota: il disegno del tipo di cartone è soggetto al disegno firmato e confermato definitivamente dall'acquirente e dal venditore.

Processo di produzione:

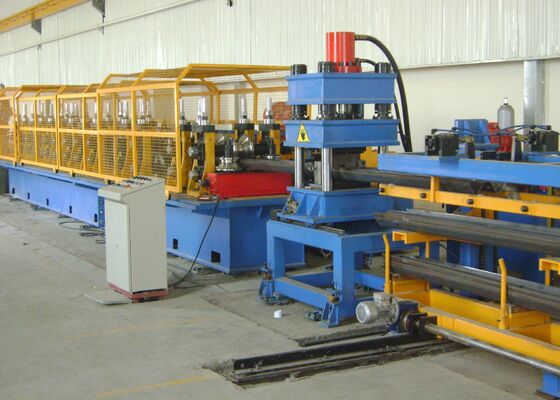

La linea di produzione è gestita secondo il seguente flusso di processo:Sgomberamento → Loop (storage) → Servo-leveling feeding → 315T punzionamento (taglio) + punzionamento e rinforzo della pressa → piegatura a freddo → scarico

Configurazione e finalità dell'unità

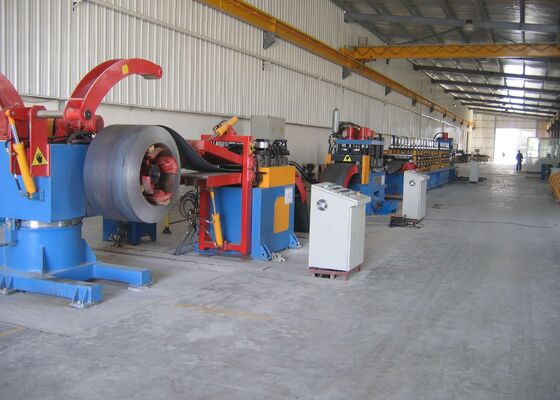

Uncoiler - 1 set

Sgomberamento: la macchina è in modalità a supporto singolo.e la potenza idraulica spinge il dispositivo di tensione dell'albero di decollatura per fissare la bobina sull'albero di decollaturaLa struttura di tensione è di tipo cuneo e lo stato di funzionamento è stabile e affidabile.

Quando la bobina è installata sull'albero di decollo, l'albero di decollo ruota attivamente durante il funzionamento effettivo di tutta la linea,e la sua potenza di trazione proviene dal motore di svincolo. La bobina può rilasciare automaticamente la bobina in base alla velocità di funzionamento dell'intera linea.il decollatore è dotato di un dispositivo di frenatura pneumatico.
Il decollatore contiene inoltre 4 deflettori e un braccio di pressione per evitare che la bobina si allenta durante il processo di decollatura e garantire la sicurezza dell'operatore.

Dispositivo di stoccaggio (silo) - 2 set

Scopo: utilizzato per tamponare la disparità di velocità tra la macchina di livellamento e perforazione e la macchina di perforazione e la macchina di formazione a piegatura di rotoli e per correggere la deviazione.Fa funzionare tutta la linea senza intoppi e completamente.

Struttura: il dispositivo di stoccaggio è composto da due parti: i rulli ad arco e il dispositivo di supporto.Sono costituiti da cornici ad arco e da un gruppo di rulli flessibiliLa superficie dei rulli è cromata, nel vano di scarico è installato un interruttore fotoelettrico per controllare la posizione del rullo di materiale che entra nel vano.in modo che la velocità di ciascuna parte di lavoro possa essere perfettamente abbinata.

Servo-nivelare alimentatore - 1 set

Scopo: alimentare il materiale della lamiera in base alla lunghezza effettiva del passo richiesta per la foratura.La precisione di alimentazione è accurata senza tolleranza cumulativa.

Adotta 5 rulli di livellamento (2 rulli sullo strato superiore, 3 rulli sullo strato inferiore, regolazione a vite), 1 coppia di rulli guida, fissaggio pneumatico dei rulli di alimentazione,regolazione della velocità di conversione di frequenza, e controllo dell'interruttore elettrico.La parte anteriore della macchina di livellamento è inoltre dotata di una testa di pala telescopica e di un dispositivo di spremitura per garantire che il rotolo della materia prima entri nella macchina di livellamento in modo regolare e sicuro.
Struttura: è costituito da un telaio, un sistema di fissaggio e un sistema di servo propulsione.
