Spessore 6 mm Macchina per perforare le tracce con carrello CNC Velocità massima 50 m/min Per la lavorazione flessibile delle tracce
Scopo e caratteristiche del prodotto
Progettato come una linea di produzione integrata, specifica per l'applicazione, questo sistema è progettato su misura per la procedura di foratura di travi longitudinali piane utilizzate nelle operazioni di produzione automobilistica.Sfruttare le architetture tecniche di controparti nazionali e internazionali di alto livello,essa integra i principali vantaggi competitivi di una serie di prodotti correlati, rispettando rigorosamente le specifiche di foratura che disciplinano i diversi modelli globali di telaio automobilisticoIl sistema soddisfa pienamente le esigenze di elaborazione flessibile delle travi longitudinali in varie configurazioni di telaio automobilistico,e si distingue per una stabilità operativa superiore ed un'eccellente efficienza di produzione.
Principali parametri tecnici:
| - No, no, no, no. |
Nome |
Valore |
| 1 |
Forza nominale |
1200KN |
| 2 |
Dimensioni e gamma delle piastre di lavorazione |
| 3 |
Distanze |
4 000 ‰ 8 000 mm |
| Larghezza |
200 ‰ 550 mm |
| Spessore |
3 ̊6 mm |
| Fabbricazione di fogli di legno |
≤ 7 mm/10 m |
| Diseguaglianza della lamiera sull'asse X |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Diseguaglianza della lamiera sull'asse Y |
5 mm |
| Fabbricazione di fogli |
≤ 50 mm |
| Proprietà meccaniche del foglio |
σb=510850N/mm2 |
| 4 |
Massimo diametro di foratura |
φ60 mm |
| 5 |
Numero di moduli |
25? |
| 6 |
Velocità massima |
| Asse X |
Max = 50 m/min |
| Asse Y |
Max = 30 m/min |
| 7 |
Precisione del trattamento |
| Asse X |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| Asse Y |
±0,2 mm / 600 mm |
1. Tavolo a rullo di supporto longitudinale
Costruito con una base resistente e rulli di supporto lavorati con precisione, questo componente è progettato su misura per fornire un supporto costante e stabile per i pezzi di lamiera.I gruppi di cuscinetti ad alte prestazioni sono montati su entrambe le estremità di ciascun rullo, garantendo un funzionamento affidabile e regolare. Grazie alla rigidità strutturale eccezionale e alla forte resistenza agli urti, i rulli consentono un funzionamento uniforme,trasporto a bassa attrito di materie plastiche attraverso la loro superficie.
2. Dispositivo di centralizzazione
Questo apparecchio è dotato di cinque serie di meccanismi di centralizzazione e posizionamento, in cui i due blocchi di centralizzazione sono azionati e guidati in modo sincrono da rotaie di guida di alta precisione.Nel corso dei cicli operativi, il cilindro d'aria spinge le due coppie di blocchi di centrificazione a muoversi in direzioni opposte l'una verso l'altra, realizzando un preciso centrificazione e una ferma fissatura del materiale della lamiera.La sua capacità di posizionamento lineare assicura che le deviazioni di larghezza siano uniformemente distribuite su entrambi i lati del foglio, mantenendo una precisione di lavorazione costante durante l'intero processo di produzione.
3. Dispositivo di alimentazione della pinza principale dell'asse X: 2 set
Questa linea di produzione di punzonatura del fascio è composta da servomotori, riduttori di precisione, pinze idrauliche galleggianti, rotaie lineari di precisione, scaffali di precisione e strutture di supporto.Il servomotore trasmette potenza per guidare l'ingranaggio elicoidale a ruotare tramite riduttore di precisione, e converte ulteriormente il movimento di rotazione in movimento lineare attraverso il meccanismo di rack-and-pinion.i componenti di alimentazione eseguono operazioni di alimentazione ad alta precisioneLe pinze di alimentazione adottano una struttura galleggiante, che le rende altamente adattabili ai materiali di lamiera leggermente deformati.Questo dispositivo è caratterizzato da una forza di serraggio sostanziale, prestazioni di fissaggio affidabili e stabilità operativa costante.

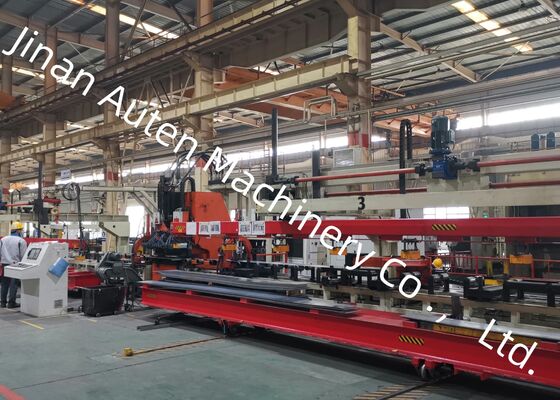

La linea di perforazione CNC dedicata alle piastre piatte di travi longitudinali automobilistiche adotta una configurazione di fissaggio push-pull.Il meccanismo di fissaggio fissa le sezioni centrali alle due estremità della trave longitudinaleQuesto metodo di fissaggio garantisce l'immobilizzazione affidabile delle piastre piatte con deviazioni di altezza dei bordi.

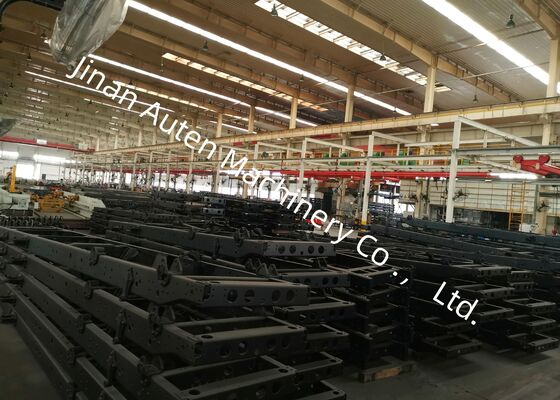

In loco, all'interno della mostra, è esposta una serie accuratamente selezionata di campioni di fasce longitudinali finite, prodotti esclusivamente da questa linea di produzione.Questi campioni coprono un'ampia gamma di specifiche su misura per camion minerari e veicoli speciali., servendo come testimonianza convincente dei principali attributi di prestazione dell'apparecchiatura, tra cui il posizionamento preciso dei fori, bordi perforati lisci,e la stabilità strutturale complessiva dei pezzi finiti.
Questa linea di produzione di punzonatura a trave piatta per camion leggeri è una soluzione sviluppata su misura, specificamente progettata per il processo di punzonatura di trave piatte longitudinali automobilistiche.di cilindrata superiore a 50 cm3, offre una fabbricazione di fori ad alta precisione per soddisfare i requisiti di assemblaggio strutturale di questi componenti portanti per autoveicoli pesanti e fabbricati su misura.
